Замена звукового сигнала Philips Respironics V60
Звуковые сигналы используются для оповещения в случае возникновения проблемы или чрезвычайной ситуации у пациента, использующего вентилятор, либо при неисправности самого вентилятора.
ПРИМЕЧАНИЕ: Это руководство по ремонту разработано командой iFixit на основе сервисного мануала Philips. Ни iFixit, ни данное руководство по ремонту не одобрены и не связаны с Philips.
Замена звукового сигнала описана в:
- главе 7.14 «Снятие/установка компонентов — Динамики» сервисного мануала
- главе 7.10 «Снятие/установка компонентов — Передняя панель» сервисного мануала
- главе 7.9 «Снятие/установка компонентов — Разделение интерфейса пользователя от основания» сервисного мануала
- главе 7.8 «Снятие/установка компонентов — Плата управления мотором (MC)» сервисного мануала
- главе 7.4 «Снятие/установка компонентов — Верхняя крышка» сервисного мануала
Шаг 1

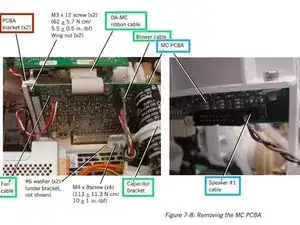

step 1 Снять плату MC
Снимите верхнюю крышку (руководство по верхней крышке здесь)
Удалите винты и барашковые гайки, которыми плата MC крепится к монтажным скобам плат.
Ослабьте корончатые винты, которыми кронштейн конденсатора крепится к основанию.
Отключите кабели: • кабель нагнетателя • кабель вентилятора • ленточный кабель DA‑MC
Осторожно оттяните плату MC вверх от её разъёма на плате CPU, затем отключите кабель динамика №1.
Снимите монтажные скобы плат. Для повторной установки выполните перечисленные выше шаги в обратном порядке
Шаг 2

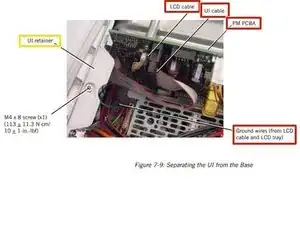

step 2 Отделить интерфейс пользователя от основания
Снять плату MC (step 1)
Отключите кабели: • кабель ЖК‑экрана от платы управления питанием (PM PCBA). • проводники заземления кабеля ЖК‑экрана от клеммы заземления. • проводники заземления лотка ЖК‑экрана от клеммы заземления. • кабель интерфейса (ленточный кабель) от платы PM.
Ослабьте корончатый винт, который крепит фиксатор интерфейса к самому интерфейсу.
Сдвиньте фиксатор вверх, затем снимите интерфейс с основания.
Шаг 3

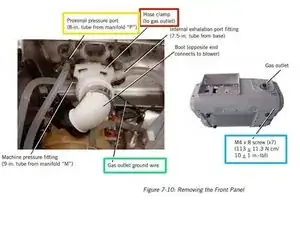

step 3 Снять переднюю панель
Отделить интерфейс от основания (step 2)
Снимите хомут и манжету, соединяющие нагнетатель с выходом газа.
Снимите трубки с накидных штуцеров внутри передней панели.
Отключите проводники заземления выхода газа и проксимального порта от основания.
Удалите винты, которыми передняя панель крепится к основанию и боковым стенкам.
ПРИМЕЧАНИЕ: При повторной установке трубок убедитесь, что: • Более длинная (9‑дюймовая) трубка подключена между штуцером коллектора «M» (машина) и накидным штуцером выхода газа. • Более короткая (8‑дюймовая) трубка подключена между штуцером коллектора «P» (проксимальный) и накидным штуцером проксимального порта давления.
Шаг 4
step 4 Снять звуковые сигналы
Снять переднюю панель (step 3)
Отключите динамик №2 от платы управления питанием (PM PCBA). (Динамик №1 был отключён при снятии платы MC.)
Удалите винт и шайбу, которыми каждый динамик крепится к основанию.
Установите новый динамик на место старого.
Для установки динамика выполните действия step 4 в обратном порядке.
Шаг 5
step 5 Сборка
Выполните step 3 в обратном порядке, чтобы установить переднюю панель.
Выполните step 2 в обратном порядке, чтобы установить интерфейс на основание.
Выполните step 1 в обратном порядке, чтобы установить плату MC.
Выполните руководство по Верхней крышке в обратном порядке для окончательной установки.
Заключение
Для сборки устройства выполните эти инструкции в обратном порядке.
Перевод руководства с ifixit.com
