Замена выдохного фильтра Puritan Bennett 840
В этом руководстве описано, как заменить выдохный бактериальный фильтр Puritan Bennett 840 Re/X800.
Выдохный фильтр отвечает за фильтрацию примесей и частиц из газа или потока воздуха внутри аппарата ИВЛ и перенаправляет эти примеси в коллекционный флакон.
Перед выполнением замены важно ознакомиться с системой выдохного фильтра и коллекционного флакона. Пожалуйста, убедитесь, что соблюдены все меры безопасности для успешной замены фильтра.
Существуют два типа выдохных фильтров — многоразовые фильтры и одноразовые фильтры. Одноразовые фильтры следует утилизировать каждый раз при необходимости опорожнить коллекционный флакон. Многоразовые фильтры должны стерилизоваться в паровом автоклаве. Эти инструкции применимы к обоим типам фильтров при условии, что пользователь понимает порядок работы с автоклавами.
Для получения дополнительной информации о замене выдохного фильтра обратитесь к странице 8-76 (раздел 8.15.9.1) в сервисном руководстве.
Шаг 1

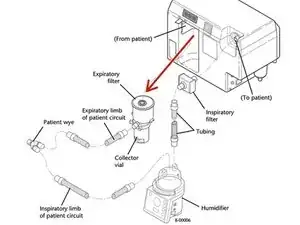

Найдите систему выдохного фильтра внутри контура пациента. Это цилиндрический элемент, расположенный в корпусе, как показано.
Сам выдохный фильтр — это больший цилиндр, стоящий сверху коллекционного флакона, но оба элемента извлекаются из контура пациента как единое целое.
Шаг 2

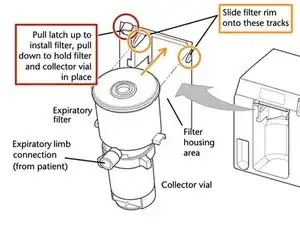

После того как вы нашли выдохный фильтр, найдите защёлку, расположенную на внешнем крае корпуса (см. изображение).
Осторожно поднимите эту защёлку вверх и выдвиньте фильтр из корпуса.
На изображении показан процесс установки — аналогично защёлку можно поднять, чтобы снять фильтр для замены.
Шаг 3

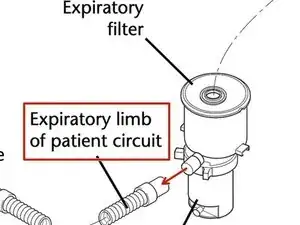

После того как выдохный фильтр вынут из корпуса, отсоедините систему выдохного фильтра от выдохной трубки контура пациента.
Шаг 4

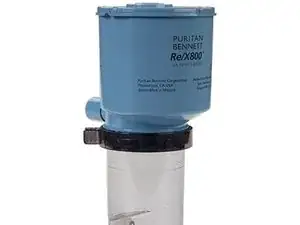

Приготовьте новый выдохный фильтр для замены.
Это может быть либо новый одноразовый выдохный фильтр, либо многоразовый фильтр, прошедший стерилизацию в автоклаве.
На изображении показана модель Re/X800 для Puritan Bennett 840; ссылка для их приобретения приведена в разделе с деталями руководства.
Шаг 5

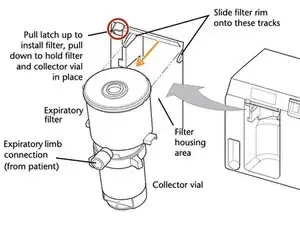

Найдите ту же защёлку, использованную в Шаге 1, и аккуратно поднимите её.
Вставьте новую систему выдохного фильтра в корпус таким образом, чтобы кромки опирались на выступы внутри корпуса.
Убедитесь, что соединение для выдохной трубки обращено в вашу сторону перед вставкой.
Шаг 6
После установки системы выдохного фильтра в корпус опустите защёлку вниз и убедитесь, что фильтр зафиксирован на месте.
Найдите выдохную трубку в контуре пациента и подсоедините её к соединителю на внешней стороне выдохного фильтра.
Шаг 7
Проверьте, использует ли ваш аппарат дренажный мешок.
Если аппарат использует дренажный мешок, присоедините его к коллекционному флакону, как показано; флакон размещён под системой выдохного фильтра.
Если дренажный мешок не используется, убедитесь, что нижний выход коллекционного флакона закрыт заглушкой.
Этот шаг важен, так как он позволяет выполнить тест выдохного фильтра, описанный в заключении. Убедитесь, что дренажный мешок, если он применяется, подключён полностью.
Заключение
После выполнения всех шагов и замены фильтра проведите SST-тест на утечку контура, чтобы убедиться, что выдохная трубка, трубка дренажного мешка или любые другие компоненты плотно герметизированы. Тест на утечку контура должен выполняться при каждой замене фильтра.
