Замена батареи Puritan Bennett 540
Если вам необходимо заменить батарею Puritan Bennett 540, используйте данное руководство, чтобы получить доступ к батарее с задней части устройства. Вам понадобится отвертка Torx T10 для снятия крышки батареи, и нужно подготовить литий-ионную батарею на 25,5 В для замены. Процесс несложный, но будьте осторожны при откручивании крышки и следите за всеми винтами, так как они понадобятся для сборки устройства.
Внимание:
- Вентилятор должен быть отключен от всех внешних источников питания и выключен во время этой операции.
- Батареи следует утилизировать в соответствии с экологическим законодательством вашей страны и региона.
- Никогда не подвергайте батареи открытым огню.
- Никогда не касайтесь внутренних компонентов вентиляторов, включая батарею, и пациента одновременно.
Для получения дополнительной информации о замене батареи обратитесь к странице 6-6 (рисунок 6-1) в сервисном руководстве.
Шаг 1

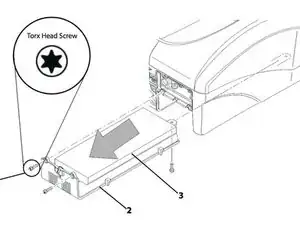

Поставьте вентилятор на рабочий стол.
Шаг 2

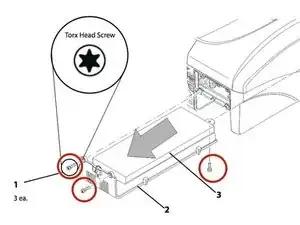

Удалите три винта (позиция один), удерживающих крышку батареи, с помощью отвертки Torx T10. Эти винты состоят из двух винтов с головкой Torx на задней панели и одного винта с головкой Torx на дне вентилятора, как показано (в зависимости от версии устройства).
Шаг 3

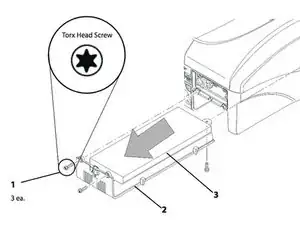

Сдвиньте крышку батареи (позиция 2) назад, потянув ее к задней части вентилятора.
Шаг 4
Удалите старую батарею (позиция 3) из крышки батареи.
Шаг 5
Уберите новую батарею из упаковки и установите ее в крышку батареи. Убедитесь, что вы удалили язычки (если они есть) с контактов батареи.
Шаг 6
Установите крышку батареи с установленной новой батареей обратно на направляющие внутри вентилятора.
Примечание: Нажимайте на крышку батареи сзади вперед при затягивании винтов, чтобы ничего не сломалось.
Заключение
Чтобы собрать устройство обратно, следуйте этим инструкциям в обратном порядке
Перевод руководства с ifixit.com
