Замена блока выдоха Puritan Bennett 560
В этом руководстве объясняется, как снять и заменить блок выдоха в аппарате искусственной вентиляции легких Puritan Bennett 560. Если вы решите очистить блок выдоха для использования на том же пациенте, следуйте приведённым ниже правилам правильного использования.
Правильное использование:
- Блок выдоха предназначен для использования только у одного пациента и должен заменяться при каждом новом пациенте.
- Его можно снять с аппарата и промыть для повторного использования на том же пациенте, промывая мылом и водой.
- Если вы очищаете блок выдоха, убедитесь, что он полностью высох, прежде чем вставлять его обратно в аппарат. Это предотвращает повреждение электронной части вентилятора.
- Блок выдоха можно высушить естественным путём или продуть сжатым воздухом.
Информация по ремонту также доступна на страницах 144–145 (Раздел 5, страницы 14–15) Сервисного руководства, ссылка на которое приведена в разделе документов.
Шаг 1

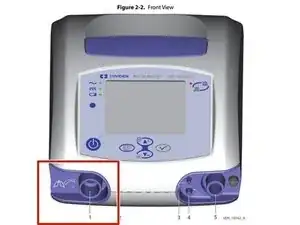

Найдите блок выдоха на передней панели вентилятора.
Шаг 2

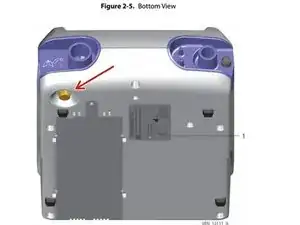

Наклоните аппарат вверх и открутите ручку, удерживающую блок выдоха на месте.
Эту ручку можно открутить вручную, инструменты не требуются.
Шаг 3

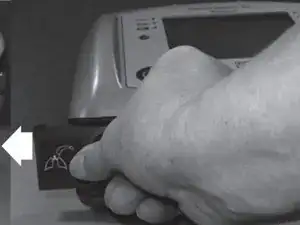

Сожмите штуцер «От пациента» и сдвиньте блок выдоха от вентилятора.
Шаг 4

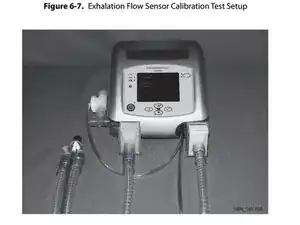

После замены или очистки блока выполните калибровку датчика потока выдоха.
Инструкции по калибровке см. в разделе 6.7.3.3 Сервисного руководства.
Заключение
Для сборки устройства выполните указанные шаги в обратном порядке.
Перевод руководства с ifixit.com
