Замена аккумулятора BPS блока Puritan Bennett 840
Важно, чтобы резервный источник питания (BPS) вентилятора Puritan Bennett 840 был полностью работоспособен на случай отключения питания вентилятора при обслуживании пациента.
Батарейный блок BPS может находиться в одном из двух мест. Если вентилятор установлен на стойке с четырьмя колесами, у него нет компрессора, и батарея расположена непосредственно над колесами. Если вентилятор не установлен на одной стойке, батарея находится в тележке крепления компрессора. Это руководство охватывает замену батареи BPS в вентиляторах с компрессорами.
Для получения дополнительной информации о замене батареи BPS см. страницу 8-114 (раздел 8.18.3) в руководстве по обслуживанию.
Шаг 1
Перед началом убедитесь, что батарея разряжена и вентилятор не подключён к источнику питания.

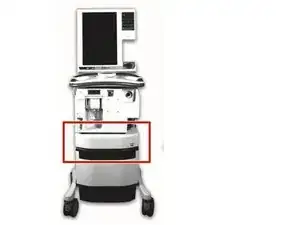

Найдите полку узла подачи дыхания (BDU) на вентиляторе.

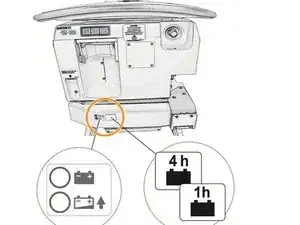

Найдите маркировку индикатора батареи на полке, чтобы определить, удерживает ли батарея BPS заряд в течение одного часа или четырёх часов — в этом руководстве по умолчанию используется четырёхчасовая батарея.
Шаг 2
Схватите по бокам переднюю панель BPU и осторожно раздвиньте её от вентилятора.
Выньте панель наружу, чтобы снять её с тележки.
Используйте крестовую отвёртку, чтобы выкрутить два винта, соединяющие BPS с полкой BDU на задней части тележки.
Шаг 3

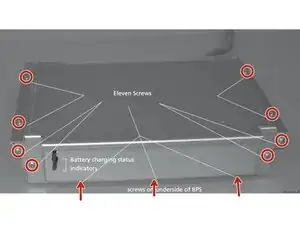

Крестовой отвёрткой открутите одиннадцать винтов, фиксирующих верхнюю и переднюю металлические крышки BPS.
Если в BPS установлена часовя батарея, необходимо снять только четыре винта, удерживающие экран для одночасовой батареи (четыре на верхней крышке).
Оттяните крышки от BPS.
Шаг 4
Найдите кронштейн индикатора батареи.

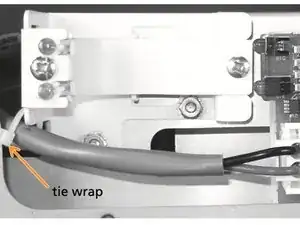

Перережьте стяжку, соединяющую жгут батареи (пучок проводов, идущих от батареи) с кронштейном индикатора батареи.
Если в вентиляторе установлена одночасовая батарея, просто отключите жгут батареи от кабеля батареи и поднимите батарею из BPS.
Шаг 5
Используйте крестовую отвёртку, чтобы выкрутить два винта, фиксирующие кронштейн удержания батареи на задней части BPS.
Шаг 6

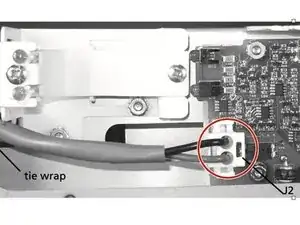

Отключите разъём батареи от J2 на плате рядом с кронштейном индикатора батареи.
Шаг 7

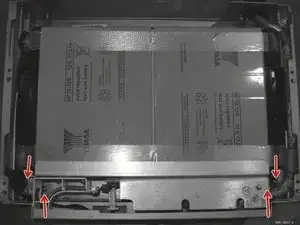

Крестовой отвёрткой ослабьте два боковых винта и два винта основания, удерживающие передний кронштейн BPS.
Осторожно поднимите батарею из BPS.
Заключение
Для повторной сборки устройства выполните эти инструкции в обратном порядке.
Перевод руководства с ifixit.com
