Замена узла насоса Newport HT70
Если насосная система устройства не была откалибрована, сначала ознакомьтесь с разделом «Калибровка утечки насоса» на странице устранения неисправностей устройства. Пользуйтесь данным руководством для устранения неисправностей, связанных с калибровкой насоса, и проверки перед использованием.
Для получения дополнительной информации о замене узла насоса, пожалуйста, обратитесь к странице 5-20 в сервисном руководстве.
Шаг 1
Установите узел основания так, чтобы получить к нему доступ.

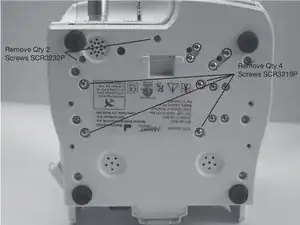

Используя крестовую отвертку #1, открутите четыре винта (SCR3219P на фото) и два винта (SCR3232P), закрепляющие пластину основания.
Шаг 2

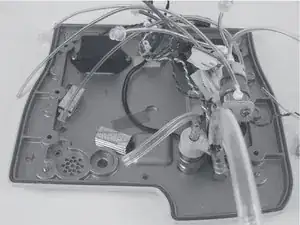

Затем пластина основания отделится от остальной части устройства с прикреплённым к ней узлом насоса, как показано на следующем фото.
Проверьте узел насоса на наличие повреждений или ослаблений.
Шаг 3
Если обнаружены повреждения, замените узел насоса, удаляя каждую трубку по отдельности и заменяя их по мере необходимости.
Вам не обязательно заменять весь узел, если его части всё еще целы.
Заключение
Чтобы собрать устройство, следуйте этим инструкциям в обратном порядке.
Перевод руководства с ifixit.com
