Замена верхнего правого вентилятора iMac G5 17" Модель A1058

Положите iMac экраном вниз на ровную поверхность.

Ослабьте три винта с крестообразным шлицем (Phillips), крепящие заднюю панель к iMac.

Эти винты установлены с ограничением хода в iMac. Центральный винт перестанет проворачиваться примерно через 3,5 оборота, внешние винты — примерно через 5,5 оборота. Не пытайтесь извлечь эти винты из iMac.

Поднимите заднюю панель слегка с нижнего края iMac.

Потяните заднюю панель на себя и снимите её с iMac.

Снимите два винта с крестообразным шлицем, фиксирующие крышку вентилятора к средней плате (midplane).

Винт с ограничителем (shouldered screw) должен находиться в нижнем левом углу крышки вентилятора.

Поднимите крышку вентилятора с средней платы.

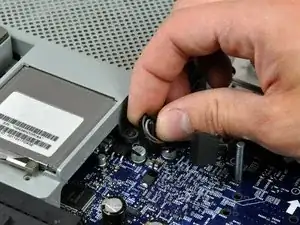

Отключите разъём кабеля данных жёсткого диска от платы логики, потянув разъём прямо вверх.

Отключите разъём кабеля верхнего левого вентилятора от платы логики, потянув разъём прямо вверх.

Освободите кабель вентилятора, пропустив его по краю платы логики по мере необходимости.

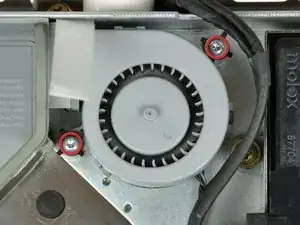

Удалите два винта T8 Torx, фиксирующие верхний левый вентилятор к шасси.

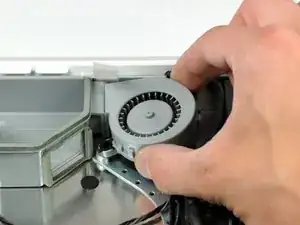

Поднимите верхний левый вентилятор и выньте его из шасси.

Отключите разъём кабеля верхнего правого вентилятора от платы логики, потянув разъём прямо вверх.

Снимите два винта T8 Torx с ограничителем хода со верхнего правого вентилятора.

Поднимите вентилятор и выньте его из шасси, освобождая кабель по мере необходимости.
