Замена дисплея iMac G5 20" модель A1076

Положите iMac дисплеем вниз на ровную поверхность (под экран подложите ткань, чтобы защитить его от ударов).

Ослабьте три винта с крестообразным шлицем, которые крепят заднюю панель к iMac.

Эти винты зафиксированы в iMac. Центральный винт перестанет вращаться примерно через 3,5 оборота, а внешние винты — примерно через 5,5 оборота. Не пытайтесь удалить эти винты из iMac.

Небольшим усилием приподнимите заднюю панель в нижней части iMac.

Потяните заднюю панель на себя и снимите её с iMac.

Отведите каждую из двух фиксирующих защёлок памяти в сторону от модуля RAM.

Модуль частично выдвинется одновременно с отведением защёлок в стороны.

Выньте модуль RAM, потянув его прямо от разъёма.

Повторите эту процедуру для второго модуля RAM.

Убедитесь, что защёлки памяти полностью отведены наружу перед установкой новых модулей.

Снимите следующие три винта, крепящие инвертор к шасси:

Два винта Phillips 7,9 мм.

Один винт Phillips 26 мм.

При повторной установке инвертора аккуратно пропустите фиолетовый и черный кабели вокруг места крепления винта. Очень легко защемить кабель и повредить изоляцию.

Сдвиньте инвертор в сторону к краю средней плиты, затем поднимите его и выньте из iMac.

Будьте осторожны, чтобы не поддеть кронштейны памяти.

При повторной установке инвертора прижмите синие и белые кабели в край средней плиты перед опусканием инвертора в среднюю плиту. Черный кабель можно проложить рядом с кабелем термодатчика жёсткого диска.

Отсоедините крупный разъём кабеля инвертора от инвертора, потянув его прямо от разъёма.

Отсоедините малый разъём кабеля инвертора, потянув его прямо от разъёма.

Отсоедините кабель термодатчика жёсткого диска от платы термодатчика на кронштейне жёсткого диска, потянув кабель от радиатора.

Осторожно потяните черный кабель инвертора, чтобы отсоединить его от логической платы.

Если при повторной установке у Вас возникнут сложности с подключением этого кабеля, снимите воздушный канал вентилятора, чтобы получить больше места для работы.

Откиньте крышку кабеля инвертора от её левого края и выньте её из шасси.

Снимите провода инвертора с крючка крышки кабеля инвертора.

Снимите кабели инвертора с крышки кабеля инвертора и отсоедините оба разъёма.

Если Вы хотите заменить только плату инвертора, используйте лопатку, чтобы поддеть и снять её пластиковую крышку.

Снимите четыре винта Phillips 7 мм, крепящие оптический привод к средней плите.

Поднимите оптический привод за его белую ручку и отсоедините его от логической платы.

Поднимайте свободный край оптического привода только настолько, чтобы он прошёл над крышкой вентилятора. Слишком сильное поднятие свободного края может сломать пластиковые направляющие штифты передней рамки.

Слегка приподнимите свободный конец оптического привода, затем отведите его от края задней крышки, чтобы освободить два пластиковых направляющих штифта.

Выньте оптический привод из iMac.

При повторной установке оптического привода может потребоваться установить лицевую рамку, прикреплённую к открытоему концу привода, на пластиковые направляющие штифты, сформованные во фронтальной рамке iMac, и потянуть сторону разъёма привода к краю задней крышки, слегка отогнув её наружу, чтобы правильно сесть разъёму.

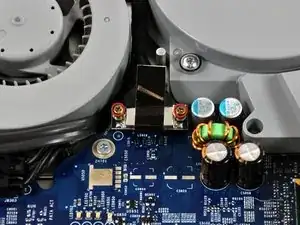

Снимите два винта с выступом Phillips 7,3 мм, которыми крепится разъём кабеля дисплея к логической плате.

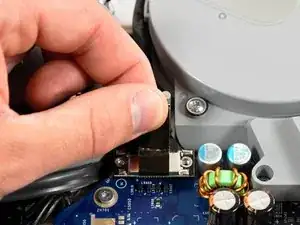

Поднимите кабель данных дисплея с логической платы за его чёрную язычок.

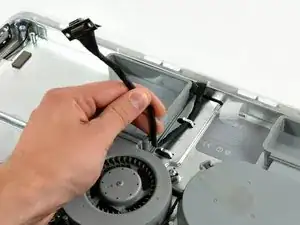

Протяните кабель дисплея через два алюминиевых захвата в средней плите.

Ослабьте центральный винт с крестообразным шлицем, который крепит блок питания к передней части корпуса.

Этот винт останется зафиксирован в блоке питания.

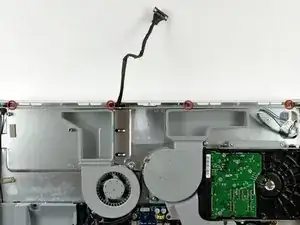

Снимите четыре крупнозернистых винта Phillips 7,8 мм вдоль верхнего края iMac.

Уберите следующие два винта:

Один крестообразный винт Phillips 7 мм.

Один крестообразный винт Phillips 26 мм.

Поднимите узел средней панели из передней крышки.

Будьте внимательны к инверторным кабелям на стороне жёсткого диска средней панели — они могут зацепиться при извлечении панели.

При обратной сборке вставьте головки винтов, выступающие от динамиков вдоль нижнего края средней панели, в отверстия передней рамки и проденьте инверторные кабели через вырезы в средней панели перед тем, как опустить верхний край в переднюю рамку.

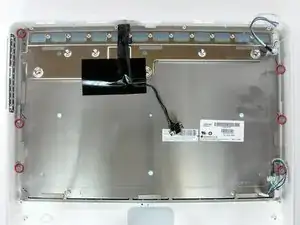

Удалите шесть грубых винтов T10 Torx длиной 7,2 мм, крепящих дисплей к передней крышке.

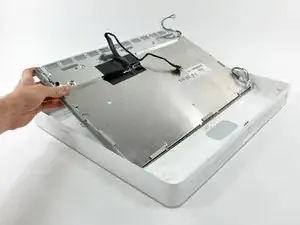

Поднимите дисплей из передней крышки.
