Замена трекпада MacBook Pro 13" с Retina Display, начало 2013 года

Удалите следующие десять винтов, фиксирующих нижнюю крышку к верхней части корпуса:

Два винта P5 Pentalobe, 2,3 мм

Восемь винтов P5 Pentalobe, 3,0 мм

В ходе ремонта храните каждый винт отдельно и убедитесь, что он возвращается именно на своё место, чтобы избежать повреждения устройства.

Вставьте пальцы между верхней и нижней частью корпуса.

Аккуратно оттяните нижнюю крышку от верхней части корпуса.

Снимите нижнюю крышку и отложите её в сторону.

При сборке аккуратно нажмите в центре нижней крышки, чтобы защёлкнуть две пластиковые защёлки.

Нижняя крышка соединена с верхней частью корпуса посередине двумя пластиковыми защёлками.

Снимите пластиковую крышку, приклеенную к плате контактов аккумулятора.

Удалите следующие винты, фиксирующие плату разъёма аккумулятора к плате логики:

Два винта T6 Torx, 2,8 мм

Один винт T6 Torx с ограничителем, 7,0 мм

С помощью пинцета снимите маленькую пластиковую крышку, расположенную возле нижнего правого угла платы разъёма аккумулятора.

Удалите широкоголовый винт T6 Torx, 6,4 мм, фиксирующий разъём аккумулятора к сборке платы логики.

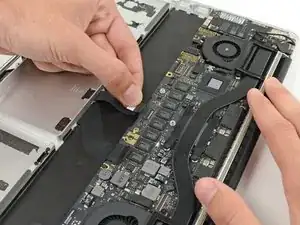

Осторожно поднимите плату разъёма аккумулятора с платы логики.

Рекомендуется слегка согнуть кабели аккумулятора, чтобы плата оставалась приподнятой над платой логики и не мешала.

Не загибайте плату полностью и не мните кабели, это может повредить аккумулятор.

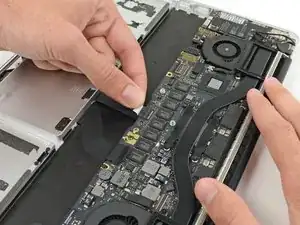

Возьмите интерпозер пинцетом.

Интерпозер — интерфейс, связывающий одно электрическое соединение с другим. В этой процедуре это плата, соединяющая аккумулятор с платой логики.

Поднимите интерпозер с платы логики и удалите его.

Снятие этой платы обеспечит разъединение аккумулятора на протяжении ремонта, предотвращая случайное включение компьютера. Также рекомендуется вынуть её, чтобы она не выпала неожиданно.

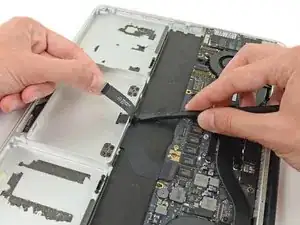

Используйте плоский край лопатки, чтобы приподнять правую сторону разъёма кабеля платы ввода-вывода от его гнезда на плате ввода-вывода.

При поддевании разъёма кабеля платы ввода-вывода убедитесь, что вы поддеваете сам разъём, а не гнездо. Поддевание гнезда может необратимо повредить плату ввода-вывода.

Подденьте плоским концом лопатки левую сторону разъёма кабеля платы ввода-вывода.

Аккуратно поверните лопатку, чтобы отсоединить разъём кабеля платы ввода-вывода от его гнезда на плате логики.

Поднимите и удалите кабель платы ввода-вывода из MacBook Pro.

Используйте плоский край лопатки, чтобы приподнять разъём кабеля SSD из его гнезда на плате логики.

Отведите разъём кабеля SSD в сторону.

Подденьте заострённым концом лопатки правый разъём кабеля динамика.

Осторожно приподнимите правый разъём кабеля динамика от его гнезда на плате логики.

Убедитесь, что вы приподнимаете именно разъём, а не само гнездо.

Используйте отвёртку T5 Torx, чтобы удалить следующие винты, фиксирующие правый динамик к верхней части корпуса:

Один чёрный винт, 6,8 мм

Один серебристый винт, 6,3 мм

Один чёрный винт, 4,9 мм

Серебристый винт (в углу) может быть покрыт пенным уплотнителем. В таком случае используйте пинцет, чтобы поддеть и снять его.

Поднимите и снимите правый динамик с верхней части корпуса.

При необходимости выведите кабель правого динамика из его канала в верхней части корпуса.

Используйте плоский конец лопатки, чтобы поддеть разъём кабеля разъёма для наушников и поднять его вертикально вверх со слота на логической плате.

Осторожно согните кабель разъёма для наушников на 90° вверх от логической платы.

Сгибание кабеля разъёма для наушников позволит вам отсоединить разъём кабеля левого динамика, не мешая кабелю разъёма для наушников.

Подденьте кончик лопатки под разъём кабеля левого динамика.

Осторожно подденьте разъём кабеля левого динамика и оторвите его от гнезда на логической плате.

Убедитесь, что вы поддёргиваете именно разъём, а не само гнездо.

Используйте викс-T5 (Torx T5) для удаления следующих винтов, крепящих левый динамик к верхней части корпуса:

Один чёрный винт 6.8 мм

Один серебристый винт 6.3 мм

Один чёрный винт 4.9 мм

Серебристый винт (в углу) может быть покрыт поролоновой прокладкой. В таком случае используйте пинцет, чтобы поддеть и снять её.

Поднимите и извлеките левый динамик из верхней части корпуса.

Используйте большой палец или палец, чтобы отогнуть пластиковую прижимную планку на лотке SSD, освободив два зажима на передней стороне устройства.

Держа прижимную планку зажатой, наклоните узел SSD вверх и выньте его из гнезда.

Удалите узел SSD из верхней части корпуса.

Снимите по три винта T5 Torx длиной 2.2 мм с каждой стороны аккумулятора (всего шесть винтов).

Жидкость для удаления клея из вашего набора может повредить антибликовое покрытие дисплея вашего MacBook Pro.

Чтобы защитить экран, поместите лист алюминиевой фольги между дисплеем и клавиатурой и оставьте его там на время работы.

Теперь, когда MacBook Pro полностью подготовлен, пора подготовиться и вам.

Растворитель для клея iFixit содержит ацетон, лёгкое раздражающее средство для кожи и глаз.

Носите защитные очки при работе и применении растворителя. (Защитные очки входят в комплект.)

Не пользуйтесь контактными линзами без защитных очков.

В комплект также входят защитные перчатки. Если вы беспокоитесь о раздражении кожи, наденьте перчатки сейчас.

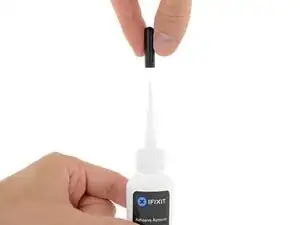

Снимите чёрную резиновую пробку с вашей бутылки с растворителем для клея.

Перед тем как отрезать аппликатор, поверните крышку, чтобы ослабить или снять её.

Это разгерметизирует бутылку и позволит выровнять давление перед отрезанием наконечника. Если пропустить этот шаг, растворитель может распылиться при отрезании наконечника.

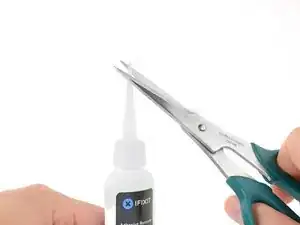

Используйте ножницы, чтобы отрезать запечатанный наконечник аппликатора.

Отрезание близко к узкому концу даст вам лучший контроль и позволит наносить растворитель небольшими порциями.

Поверните и плотно закройте крышку бутылки перед дальнейшими действиями.

Нанесите несколько капель растворителя для клея равномерно под край самой левой ячейки аккумулятора.

Не требуется много средства. Маленькой бутылки хватит более чем вдвое на удаление всех аккумуляторных ячеек.

Подождите 2–3 минуты, чтобы растворитель проник под ячейку аккумулятора, прежде чем переходить к следующему шагу.

Вставьте плоский край лопатки или пластиковой карты под самую левую ячейку аккумулятора.

Проведите инструментом по нижнему периметру ячейки и поднимите, чтобы начать отделение клея.

Вставьте лопатку вдоль левой стороны самой левой ячейки аккумулятора.

Проведите лопаткой вверх вдоль левой стороны самой левой ячейки аккумулятора.

Слегка подденьте самую левую ячейку аккумулятора, чтобы освободить её от клея.

Повторите описанные выше действия, чтобы отделить соседнюю ячейку аккумулятора от клея:

Нанесите несколько капель жидкого растворителя под ячейку аккумулятора.

Подождите 2–3 минуты, чтобы растворитель проник и размягчил клей.

Осторожно подденьте лопаткой или пластиковой картой внутрь, не повредив аккумулятор, и отделите ячейку от клея, фиксирующего её в корпусе MacBook Pro.

Вставьте плоский конец лопатки под большую левую ячейку аккумулятора.

Осторожно подденьте лопаткой внутрь, не повреждая аккумуляторные элементы.

Поднимите большую левую ячейку аккумулятора и оторвите её от верхней части корпуса.

Возьмите элементы батареи и аккуратно сдвиньте их (не извлекая) из посадочных мест в верхней части корпуса.

Оставьте элементы батареи лежащими сверху на верхней части корпуса, как показано на третьем изображении.

Переверните устройство и повторите описанную выше процедуру для двух элементов батареи с правой стороны MacBook Pro.

Не забудьте нанести небольшое количество средства для удаления клея под каждый элемент батареи и подождать 2–3 минуты, чтобы средство проникло, прежде чем поддевать элемент.

Будьте осторожны, чтобы не проколоть и не повредить элементы батареи.

Поднимите батарею целиком из верхней части корпуса и извлеките её.

Перед установкой новой батареи удалите весь старый клей с корпуса MacBook Pro.

Если повезёт, вы сможете аккуратно снять каждую полоску клея пальцами.

В противном случае пропитайте каждый участок клея небольшим количеством средства для удаления клея на 2–3 минуты, затем соскребите его медиатором для вскрытия или одним из других инструментов в наборе. Это может потребовать значительных усилий, так что запаситесь терпением.

Уберите оставшееся средство для удаления клея и дайте MacBook Pro несколько минут на проветривание.

Запасная батарея из вашего набора iFixit поставляется с заранее установленным клеевым слоем. Аккуратно проверьте подгонку и выравнивание батареи перед снятием защитной плёнки с клея, затем плотно прижмите каждую ячейку на место. Если имеются дополнительные плёнки/подложки, которых не было на вашей оригинальной батарее, снимите их сейчас.

Калибруйте только что установленную батарею: зарядите её до 100% и продолжайте зарядку ещё как минимум 2 часа. Отключите и используйте устройство в обычном режиме, чтобы разрядить батарею. Когда появится предупреждение о низком заряде, сохраните работу и держите ноутбук включённым, пока он не перейдёт в спящий режим из‑за низкого заряда. Подождите не менее 5 часов, затем зарядите ноутбук без прерываний до 100%.

Если после установки новой батареи вы заметите необычное поведение или проблемы, возможно, потребуется сбросить SMC вашего MacBook Pro.

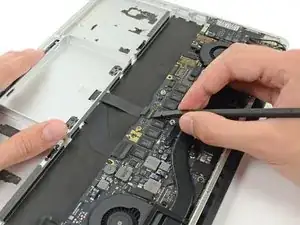

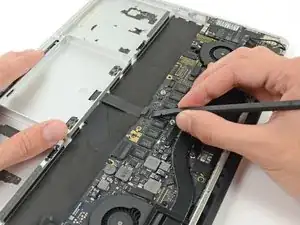

Используйте плоский конец лопатки, чтобы поднять фиксирующую защёлку на ZIF‑разъёме ленточного кабеля трекпада.

Убедитесь, что вы поддеваете именно шарнирную фиксирующую защёлку, а не сам разъём.

Возьмитесь за пластиковую язычок и вытащите ленточный кабель трекпада из его разъёма.

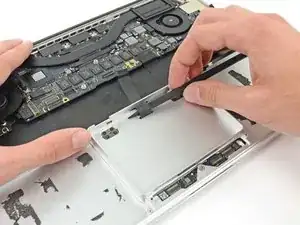

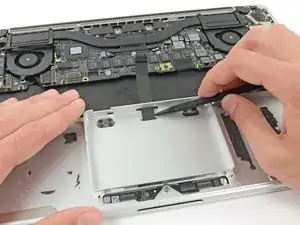

Подденьте лопаткой между ленточным кабелем трекпада и верхней частью корпуса.

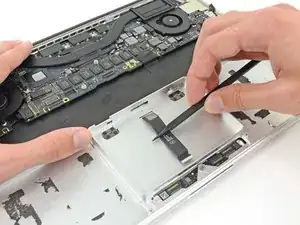

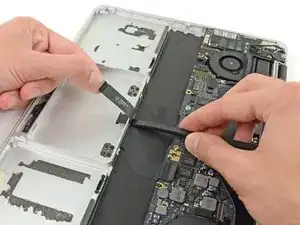

Проведите лопаткой понизу, чтобы освободить ленточный кабель трекпада от клея, крепящего его к верхней части корпуса.

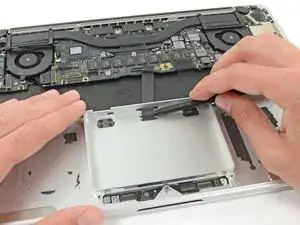

Вставьте наконечник лопатки между ленточным кабелем трекпада и верхней частью корпуса внутри отсека SSD, чтобы удалить оставшийся клей.

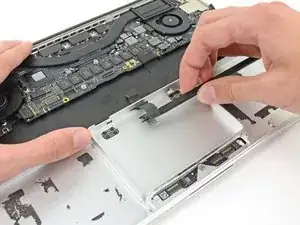

Используя наконечник лопатки, осторожно проведите ленточный кабель трекпада через вырез возле верхней части отсека SSD.

Удалите следующие винты, которые фиксируют кронштейны трекпада к трекпаду и верхней части корпуса:

Четыре винта Phillips #000 длиной 1,9 мм

Четыре винта Phillips #000 длиной 1,4 мм

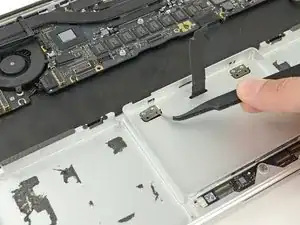

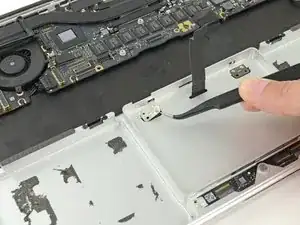

Используйте пинцет, чтобы снять два крепёжных кронштейна трекпада с верхней части корпуса.

Чтобы не поцарапать дисплей, откройте компьютер примерно на 90º и установите его вертикально.

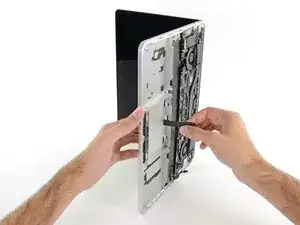

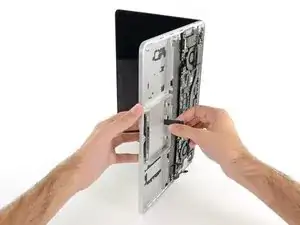

Протяните ленточный кабель трекпада через прорез в верхней части корпуса. Это поднимет трекпад из его посадочного места в верхней части корпуса. Направляйте трекпад другой рукой, чтобы он не упал.

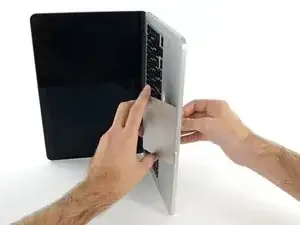

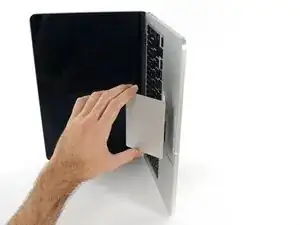

Осторожно вытащите трекпад из верхней части корпуса, следя за тем, чтобы не зацепить ленточный кабель.
