Замена корзины SSD в MacBook Pro 13" Retina Display Late 2012

Удалите следующие десять винтов, крепящих нижнюю крышку к верхней части корпуса:

Два винта P5 Pentalobe 2,3 мм

Восемь винтов P5 Pentalobe 3,0 мм

В ходе ремонта отслеживайте каждый винт и убедитесь, что он возвращается именно на своё место, чтобы не повредить устройство.

Просуньте пальцы между верхней и нижней крышками корпуса.

Аккуратно оттяните нижнюю крышку от верхней части корпуса.

Снимите нижнюю крышку и отложите в сторону.

При обратной сборке аккуратно надавите по центру нижней крышки, чтобы защёлкнуть два пластиковых фиксатора.

Нижняя крышка соединена с верхней частью корпуса по центру двумя пластиковыми фиксаторами.

Снимите пластиковую крышку, приклеенную к плате контактов батареи.

Удалите следующие винты, крепящие плату разъёма батареи к логической плате:

Два винта T6 Torx 2,8 мм

Один винт с опорной частью T6 Torx 7,0 мм

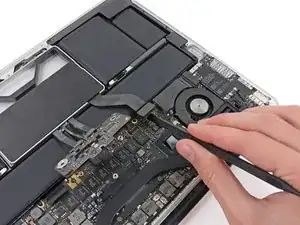

Используйте пинцет, чтобы снять небольшую пластиковую крышку, расположенную внизу справа от платы разъёма батареи.

Удалите винт широким шляпковым наконечником T6 Torx 6,4 мм, крепящий разъём батареи к узлу логической платы.

Осторожно поднимите плату разъёма батареи над логической платой.

Рекомендуется слегка согнуть кабели батареи, чтобы плата оставалась приподнятой над логической платой и не мешала.

Не сгибайте плату полностью и не мните кабели, это может повредить батарею.

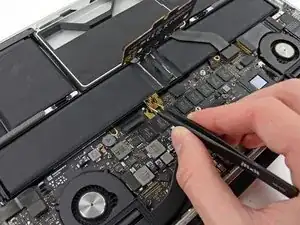

Возьмите интерпозер пинцетом.

Интерпозер — интерфейсное соединение, которое связывает одну электрическую цепь с другой. В этом ремонте это плата, соединяющая батарею с логической платой.

Поднимите интерпозер с логической платы и удалите его.

Удаление этой платы гарантирует, что батарея останется отключённой на протяжении ремонта, предотвращая случайное включение компьютера. Также полезно вынуть её, чтобы она не выпала неожиданно.

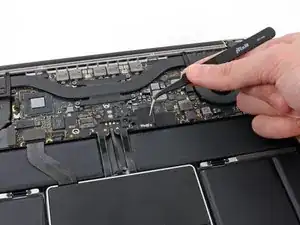

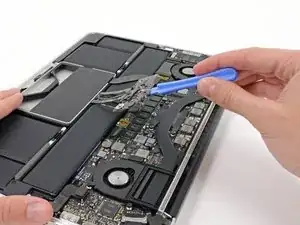

Используйте плоский конец лопатки, чтобы поддеть разъём кабеля SSD и приподнять его из гнезда на логической плате.

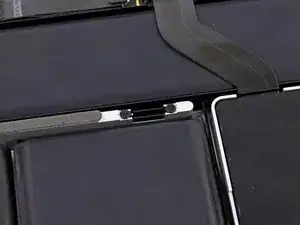

Согните пластину пружинного зажима на корзине SSD большим пальцем или пальцем, чтобы освободить две защёлки с передней стороны устройства.

Удерживая пружинную планку нажатой, наклоните сборку SSD вверх и выведите её из посадочного места.

Извлеките сборку SSD из верхней части корпуса.

Удалите один винт T5 Torx 2,9 мм, крепящий SSD к корзине SSD.

Вставьте край пластиковой отвертки между SSD и корзиной SSD, с противоположной стороны от разъёма корзины SSD.

Подденьте сторону SSD, противоположную разъёму корзины, чтобы приподнять её из корзины.

Поднимайте SSD только настолько, чтобы вы могли схватить его по бокам пальцами. Поднятие сильнее может повредить плату или разъём.

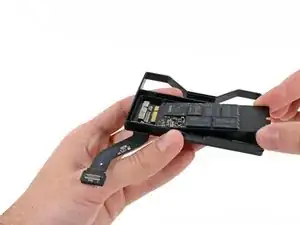

Осторожно вытяните SSD прямо из его гнезда в корзине SSD.

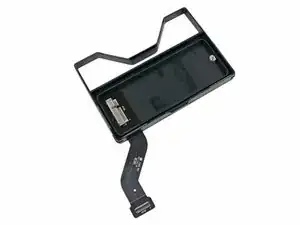

Остаётся только корзина SSD.
