Замена радиатора MacBook Pro 13" Retina Display Early 2013

Удалите следующие десять винтов, удерживающих нижнюю крышку к верхней части корпуса:

Два винта P5 Pentalobe 2,3 мм

Восемь винтов P5 Pentalobe 3,0 мм

В ходе ремонта отслеживайте каждый винт и убедитесь, что он возвращается точно на своё место, чтобы не повредить устройство.

Просуньте пальцы между верхней и нижней частями корпуса.

Осторожно оттяните нижнюю крышку от верхней части корпуса.

Снимите нижнюю крышку и отложите в сторону.

При сборке аккуратно нажмите по центру нижней крышки, чтобы защёлкнуть два пластиковых фиксатора.

Нижняя крышка соединена с верхней частью корпуса в центре двумя пластиковыми защёлками.

Снимите пластиковую крышку, приклеенную к плате контактов батареи.

Удалите следующие винты, крепящие плату разъёма батареи к логической плате:

Два винта T6 Torx 2,8 мм

Один втулочный винт T6 Torx 7,0 мм

С помощью пинцета снимите маленькую пластиковую крышку, расположенную в нижнем правом углу платы разъёма батареи.

Удалите широкий винт T6 Torx 6,4 мм, крепящий разъём батареи к сборке логической платы.

Осторожно приподнимите плату разъёма батареи от логической платы.

Рекомендуется слегка согнуть кабели батареи, чтобы плата оставалась приподнятой над логической платой и не мешала.

Не перегибайте плату полностью и не мните кабели, так как это может повредить батарею.

Возьмите интерпозер пинцетом.

Интерпозер — это интерфейсная плата, связывающая одно электрическое соединение с другим. В этом ремонте это плата, соединяющая батарею с логической платой.

Поднимите интерпозер с логической платы и удалите его.

Удаление этой платы обеспечит разъединение батареи на протяжении всего ремонта, предотвращая случайное включение компьютера. Также целесообразно вынуть её, чтобы она случайно не выпала.

Удалите следующие винты, крепящие радиатор к сборке логической платы:

Один винт Phillips #00 2,4 мм

Один винт T5 Torx 3,4 мм

Четыре винта T5 Torx 2,7 мм

Поднимите и снимите радиатор со сборки логической платы.

При повторной установке радиатора обязательно нанесите новый слой термопасты. Если вы никогда ранее не наносили термопасту, у нас есть руководство, которое поможет.

Осторожно снимите правый канал вентилятора с кромки радиатора.

Осторожно снимите левый канал вентилятора с кромки радиатора.

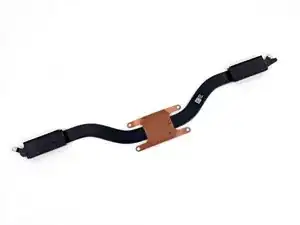

Радиатор снят.
