Замена платы ввода/вывода MacBook Air 13" середина 2012 г.

Используйте это руководство, чтобы заменить плату ввода/вывода вашего Air, на которой расположены разъём питания MagSafe, USB-порт и разъём для наушников.

Шаг 1

Перед началом выключите MacBook. Закройте дисплей и положите устройство лицевой стороной вниз на мягкую поверхность.

Используйте отвёртку P5 Pentalobe, чтобы выкрутить десять винтов, крепящих нижнюю крышку, следующих размеров:

Два винта 9 мм

Восемь винтов 2,6 мм

Шаг 2

Просуньте пальцы между дисплеем и нижней крышкой и потяните вверх, чтобы отщёлкнуть нижнюю крышку Air.

Снимите нижнюю крышку и отложите её в сторону.

Шаг 3

В качестве предосторожности от случайного разряда или удара отключите разъём батареи от логической платы.

Возьмите прозрачную пластиковую петлю, прикреплённую к разъёму батареи, и потяните её в направлении переднего края Air, чтобы отключить батарею от логической платы.

Обязательно тяните разъём горизонтально в сторону батареи, а не вверх от Air, иначе вы можете повредить гнездо на логической плате.

Шаг 4

Используйте плоский конец лопатки, чтобы поддеть разъём кабеля платы ввода/вывода вверх и вынуть его из гнезда на плате ввода/вывода.

Шаг 5

Осторожно отслойте кабель платы ввода/вывода от верхней стороны вентилятора.

Шаг 6

Следующий разъём имеет особенно глубокое гнездо. Будьте осторожны при его отключении.

Пока осторожно тянете кабель платы ввода/вывода вверх вблизи его соединения с логической платой, используйте наконечник лопатки, чтобы поочерёдно поддевать стороны разъёма и «вытягивать» его из гнезда.

Снимите кабель платы ввода/вывода.

Шаг 7

Используйте наконечник лопатки, чтобы аккуратно откинуть фиксирующую защёлку на ZIF-разъёме кабеля вентилятора.

Убедитесь, что вы поддевате именно подвижную фиксирующую защёлку, не само гнездо.

Шаг 8

Снимите резиновую прокладку с клея на верхней части вентилятора.

Шаг 9

Удалите следующие три винта, крепящие вентилятор к верхней панели:

Один винт T5 Torx 3,6 мм

Один винт T5 Torx 2,7 мм

Один винт T5 Torx 3,6 мм с короткой головкой

Шаг 10

Поднимите вентилятор из верхней панели и аккуратно вытяните ленточный кабель вентилятора из его гнезда при удалении из Air.

Шаг 11

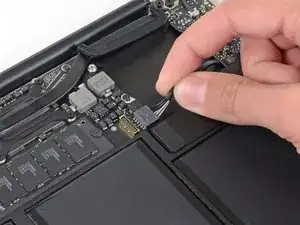

Отключите плату ввода/вывода, оттянув силовой кабель из его гнезда на логической плате.

Тяните кабель параллельно плоскости логической платы в сторону правого края Air.

Шаг 12

Потяните кабель камеры параллельно плоскости платы ввода/вывода в сторону петли Air, чтобы отключить его от гнезда, используя наконечник лопатки, чтобы помочь выдвинуть разъём из гнезда.

Не тяните этот кабель вверх при отключении, так как его гнездо может отломиться от логической платы.

Шаг 13

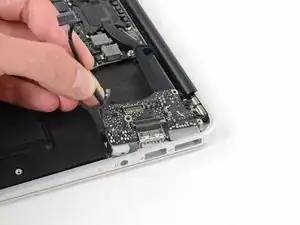

Используйте плоский конец лопатки, чтобы поддеть разъём кабеля левого динамика вверх и вынуть его из гнезда на плате ввода/вывода.

Подденьте снизу, под проводами.

Шаг 14

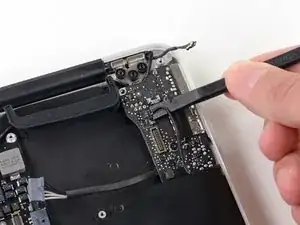

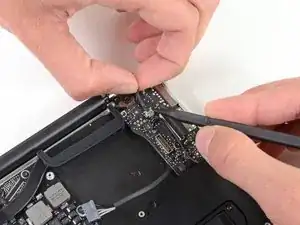

Используйте наконечник лопатки, чтобы откинуть фиксирующую защёлку, удерживающую ленточный кабель микрофона на плате ввода/вывода.

Используйте наконечник лопатки, чтобы извлечь ленточный кабель кнопки громкости из его ZIF-разъёма на плате ввода/вывода.

Шаг 15

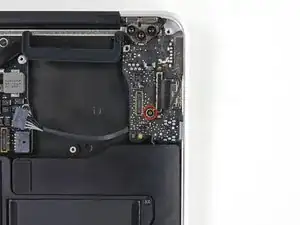

Удалите один винт T5 Torx 4,0 мм, который фиксирует плату ввода/вывода в верхней панели.

Шаг 16

Осторожно поднимите плату ввода/вывода за край, ближайший к логической плате, и извлеките её из верхней панели.

Заключение

Для сборки устройства выполните эти действия в обратном порядке.
