Замена клавиатуры MacBook Air 13" середины 2012 года

Перед началом рекомендуется внимательно прочитать всё руководство, чтобы получить полное представление о выполняемых операциях.

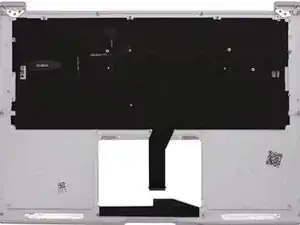

Мы начинаем на том этапе, когда верхняя панель со всеми компонентами уже снята, за исключением микрофона, подсветки и клавиатуры. Теперь можно приступать к их снятию, установке новой клавиатуры и, при необходимости, новой подсветки.

Снимать трекпад необязательно — я всегда оставлял его на месте и проблем не возникало.

Подсветку нужно снимать осторожно, чтобы не повредить её; если вы заменяете эту деталь, её можно просто оторвать.

Подсветка состоит из трёх слоёв: очень хрупкого рассеивающего слоя, прозрачного пластикового слоя и очень тонкого шаблона раскладки клавиатуры. Мы НЕ должны повредить эти слои, если планируем использовать их повторно, поэтому требуется предельная осторожность. Они склеены между собой, но при аккуратном подходе их можно разделить.

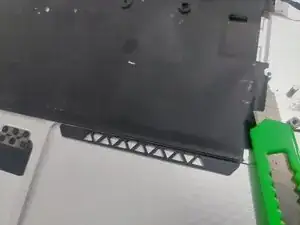

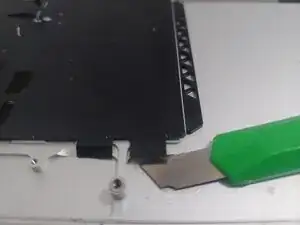

Острым маленьким канцелярским ножом или аналогичным инструментом очень аккуратно подденьте край подсветки, вводя лезвие под место склейки — нам не нужно рвать этот чрезвычайно хрупкий элемент.

Кто‑то может посоветовать использовать тепловую пушку, но высокая температура скорее всего деформирует подсветку, сделав её непригодной.

Когда получится приподнять достаточный участок, очень осторожно оттяните подсветку, не рвя её. Для помощи можно использовать жёсткость средней пластиковой пластины. После извлечения отложите её в сторону — она понадобится на следующем этапе.

Мягкой щёткой или тканью с небольшим количеством спирта можно аккуратно удалить загрязнения и пятна, чтобы подготовить деталь к повторной установке.

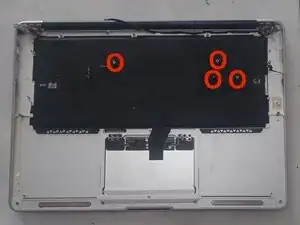

После снятия подсветки можно приступать к выкручиванию всех мелких винтов по периметру клавиатуры.

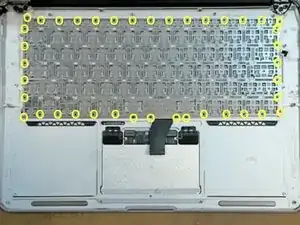

Используя маленькую отвёртку, открутите и удалите ВСЕ мелкие винты по краям клавиатуры. Всего их примерно 40 штук.

Крайне важно проверить, что ВСЕ винты удалены, иначе клавиатура не выйдет из корпуса.

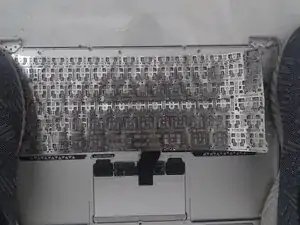

Когда все винты выкручены, мы почти готовы вынуть клавиатуру. Мы НЕ должны деформировать верхнюю панель ни в коем случае, поэтому нужно ПЛОТНО ВСТАТЬ на края, чтобы она не поднималась и не сдвигалась — это может привести к её изгибу или деформации, чего следует избегать.

Рекомендуется надеть плотные защитные перчатки, чтобы сначала приподнять край клавиатуры и аккуратно отогнуть его достаточно, чтобы уверенно за неё схватиться. Края клавиатуры ОЧЕНЬ ОСТРЫЕ и легко режут тонкие материалы и кожу, поэтому требуется ПОВЫШЕННАЯ ОСТОРОЖНОСТЬ.

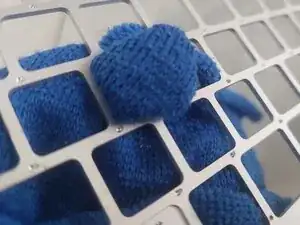

Вместо перчаток можно использовать старую тряпку или плотную ткань для защиты пальцев и суставов от возможных серьёзных порезов при снятии клавиатуры.

Рекомендуется предварительно снять как можно больше колпачков клавиш и их креплений — это полезно иметь запасные детали, особенно если вы часто ремонтируете ноутбуки Apple или на случай повреждения новой клавиатуры, так как при снятии клавиш и заклёпок они могут разлететься повсюду.

Также можно подложить под ноутбук лист бумаги или пластика, чтобы избежать царапин корпуса при резком вынимании клавиатуры; тряпка позволит корпусу немного прогнуться и снизит риск деформации.

Можно заклеить заднюю часть клавиатуры малярным скотчем — это поможет поймать кусочки заклёпок, которые оторвутся при вырывании клавиатуры.

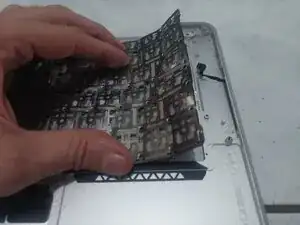

Когда всё готово, крепко схватите и считайте до трёх... 1-2-3 и ВЫРВИТЕ клавиатуру одним быстрым движением. Клавиши и заклёпки разлетятся, будьте готовы. Чем медленнее вы будете действовать, тем выше риск изгиба корпуса или получения травмы. Напоминаем, что край клавиатуры ОЧЕНЬ ОСТРЫЙ и может травмировать руки и пальцы.

Старайтесь не тянуть слишком вверх, лучше тянуть в плоскости клавиатуры — это уменьшит вертикальные нагрузки на корпус.

После того как клавиатура вырвана, необходимо удалить остатки заклёпок из корпуса. Это не так сложно, как кажется, и займёт всего несколько минут.

Положите пустую верхнюю панель на ткань, чтобы избежать царапин, и прижмите её к стене. Так корпус НЕ БУДЕТ сдвигаться, пока мы ПРОБИВАЕМ заклёпки. По возможности избегайте ставить корпус на керамическую плитку, так как при ударах она может треснуть.

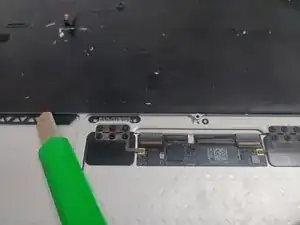

Используя плоский инструмент, например скребок, положите его максимально плоско, чтобы не врезаться в корпус, приложите к заклёпкам и выбейте их. Иногда с одного удара выходит по 2–3 заклёпки и больше.

Кто‑то предлагает сточить старые головки заклёпок шлифовальной машинкой, но это занимает слишком много времени и может помешать удалению оставшихся частей заклёпок, так как они могут стать слишком плоскими. Цель — выбить заклёпки, оставив отверстие, в которое будет вкручен винт.

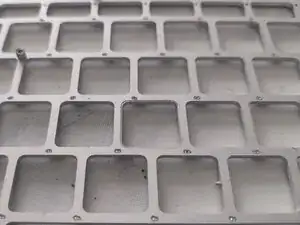

Вы заметите, что после выбивания заклёпок останутся отверстия подходящего размера для мелких винтов, которыми мы будем надёжно крепить клавиатуру к корпусу.

Проверьте, что ВСЕ заклёпки удалены. Хорошая идея — провести пальцем по местам, где были заклёпки, чтобы убедиться, что поверхность ровная и отверстия чистые и готовы для винтов, иначе новая клавиатура не ляжет плотно в корпус.

* В худшем случае, если какие‑то заклёпки остались или были срезаны и не вышли полностью, может потребоваться маленькое тонкое сверло, чтобы просверлить отверстие, но не глубже 1 мм — иначе вы рискуете просверлить насквозь корпус.

* Также сейчас хорошее время взять тряпку и хорошо очистить посадочные места для клавиш в корпусе — они склонны собирать грязь и мусор из‑за прежнего использования.

Рекомендуется поставить корпус на что‑то, что немного приподнимет его (я для этого использую динамики), чтобы клавиатура полностью опустилась в направляющие перед затяжкой винтов. Это обеспечит ровное и плотное прилегание клавиатуры к корпусу во время сборки.

Установите новую клавиатуру в корпус и начните с вкручивания винтов в четыре угла и по центру сторон, вставив несколько винтов.

Винты очень маленькие и могут легко застрять внутри клавиатуры, поэтому совет — слегка прикрыть тыльную сторону клавиатуры лентой или подобным материалом и аккуратно отодвигать её при необходимости, чтобы получить доступ к отверстию для следующего винта.

Важно периодически проверять, не заедают ли клавиши при нажатии. Если это происходит, нужно ослабить все винты, чтобы клавиатура могла сдвинуться на долю миллиметра и избежать трения о корпус. Это случается редко, так как клавиатуры имеют точную посадку. Рекомендуется проверить это до того, как будет ввернуто слишком много винтов.

Когда вы убедитесь, что всё установлено идеально, можно начинать закручивать винты в местах, где раньше были заклёпки, начиная от центра и двигаясь наружу. Всего нужно закрепить около 110 маленьких винтов, чтобы обеспечить совершенно плотную клавиатуру без прогиба при наборе текста.

Когда вы убедились в правильной посадке клавиатуры и отсутствии залипаний клавиш, особенно верхних рядов с малыми функциональными клавишами, которые чаще всего подвержены этому, можно подготовиться к установке старой или новой подсветки в корпус.

На этом этапе можно изменить цвет подсветки, вставив тонкий пластиковый слой между подсветкой и средней прозрачной панелью. Цветные пакеты для мусора подходят, так как достаточно тонкие и не сильно поглощают свет. Различные цвета можно найти в ближайшем магазине.

Осторожно пройдитесь лентой 3M по краям там, где была старая лента, оставляя как можно меньше зазоров — это поможет защитить от попадания грязи, пыли или в худшем случае пролива воды внутрь и на плату, а также минимизирует риски.

Новая подсветка обычно поставляется с предварительно нанесённой клейкой лентой, тогда использование 3M не требуется,

Также можно кастомизировать цвет подсветки, добавив тонкий слой прозрачного цветного пластика, заменив существующую прозрачную панель или наложив его сверху; это будет работать при условии, что материал достаточно тонкий и не будет сильно поглощать свет.

Можно также наклеить ленту, закрыв все винты вдоль центральных рядов, но не снимать защитную плёнку с липкой поверхности, иначе будет трудно правильно позиционировать подсветку. Это лишь поможет удержать любой винт, который может ослабнуть и застрять под клавишей.

Аккуратно выровняйте подсветку и разместите её на месте, убедившись, что она лежит ровно и равномерно, и что четыре направляющих фиксатора для платы не закрыты, затем аккуратно пройдитесь пальцем по краям подсветки, прижимая её к корпусу для плотного закрепления.

Когда вы убедитесь, что всё надёжно закреплено, можно переходить к сборке ноутбука. Работа завершена.
