MacBook Air 13" середины 2012 г.: ремонт ослабленной или дребезжащей трекпадной панели

Перед началом работы выключите MacBook. Закройте дисплей и положите устройство экраном вниз на мягкую поверхность.

Используйте отвёртку P5 Pentalobe, чтобы выкрутить десять винтов, фиксирующих нижнюю крышку, следующих длин:

Два винта по 9 мм

Восемь винтов по 2,6 мм

Просуньте пальцы между дисплеем и нижней крышкой и потяните вверх, чтобы отщёлкнуть нижнюю крышку от Air.

Снимите нижнюю крышку и отложите её в сторону.

Возьмите прозрачную пластиковую тянущую бирку, прикреплённую к разъёму батареи, и потяните её в направлении переднего края Air, чтобы отключить батарею от платы логики.

Не тяните разъём вверх при отключении.

При установке новой батареи может быть полезно временно подключить батарею перед её посадкой в рамку. Убедитесь, что разъём лежит плотно на плате.

Удалите следующие пять винтов, фиксирующих батарею в верхней части корпуса:

Три винта T5 Torx по 6,3 мм

Два винта T5 Torx по 2,4 мм

При обращении с батареей избегайте сдавливания или прикосновения к четырём оголённым литий-полимерным элементам.

Подденьте батарею за край, ближайший к плате логики, и извлеките её из верхней части корпуса.

При установке новой батареи, если на заменяемом элементе есть тонкая пластиковая плёнка, не пытайтесь её снять. Она приклеена и защищает аккумуляторную сборку внутри MacBook.

Если вы устанавливаете новую батарею, рекомендуется откалибровать её после установки:

Зарядите до 100%, затем держите на зарядке ещё как минимум 2 часа. Затем отключите зарядное и используйте ноутбук, чтобы разрядить батарею. Когда появится предупреждение о низком заряде, сохраните работу и держите ноутбук включённым до перехода в спящий режим из‑за разряда. Подождите не менее 5 часов, затем без прерываний зарядите ноутбук до 100%.

Если после установки новой батареи вы заметите необычное поведение или проблемы, возможно, потребуется сбросить контроллер SMC вашего MacBook.

Используйте кончик медиатора или ноготь, чтобы поднять фиксирующую планку ZIF-разъёма ленты трекпада.

Убедитесь, что вы поддеваете именно петлевой фиксатор (на стороне, противоположной кабелю), а не сам разъём.

Вытяните ленту трекпада прямо из разъёма в направлении заднего края Air.

Аккуратно приподнимите ленту клавиатуры одной рукой и кончиком медиатора или ногтем переверните фиксирующую планку ZIF-разъёма ленты клавиатуры.

Убедитесь, что вы поддеваете именно петлевой фиксатор, а не сам разъём.

Вытяните ленту клавиатуры прямо из разъёма в направлении переднего края Air.

Удалите следующие двенадцать винтов:

Шесть винтов Phillips по 1,6 мм, фиксирующих трекпад в верхней части корпуса.

Шесть винтов Phillips по 1,6 мм, фиксирующих скобы трекпада к трекпаду.

Подойдёт отвёртка Phillips #000, но также может подойти JIS #000.

Снимите правую и левую скобы трекпада с верхней части корпуса.

Удалите установочный винт T5 Torx 1,4 мм из резьбового отверстия возле переднего края верхней части корпуса.

При обратной сборке не затягивайте установочный винт слишком сильно, так как в определённый момент кнопка перестанет щёлкать. Отрегулируйте винт так, чтобы подвижная часть трекпада имела минимальный люфт.

Используйте плоскую кромку медиатора, чтобы аккуратно приподнять край трекпада, ближайший к клавиатуре, из его посадочного места в верхней части корпуса, поднимая его от скоб, прикреплённых к верхней части корпуса.

Извлеките трекпад из верхней части корпуса.

Это место установки буфера.

Здесь вы найдёте остатки разрушившегося буфера, из‑за которого трекпад дребезжил.

Снимите его и очистите спиртом или аналогичным средством, пока не увидите оголённую алюминиевую поверхность.

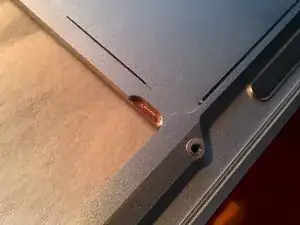

Вырежьте два крошечных (примерно 1,5 x 4 мм) кусочка двусторонней клейкой ленты и разместите их на площадке.

Красный цвет исходит от защитной плёнки Tesa 4965, которая идеально подходит для этой задачи. Но в принципе подойдёт любая двусторонняя лента, которая не слишком толстая.

На втором фото слева вы видите пустую площадку, а справа — подготовленную.

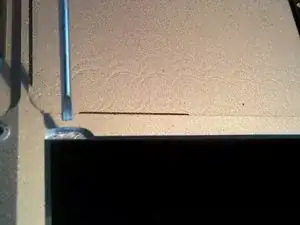

Теперь вырежьте кусочек поролонового материала того же размера. Мой поролон чёрный, поэтому его немного трудно разглядеть.

В данном случае использовалась EPDM-пена, которая легко сжимается при небольшом усилии, но обладает высокой долговечностью.

Материал должен быть менее одного миллиметра в толщину! В зависимости от вашего исходного материала придётся подрезать все три размера.

На это у меня ушло много попыток…

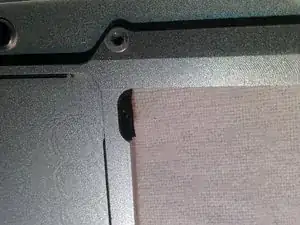

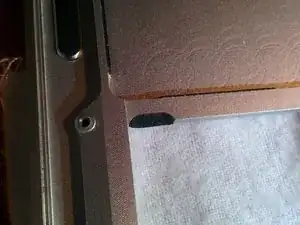

Снимите защитную плёнку с двусторонней ленты и расположите поролоновые вставки по обеим сторонам.

Это должно выглядеть примерно как на фотографиях.

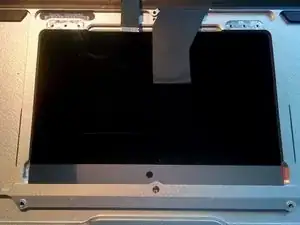

Установите трекпад обратно, выполняя шаг 8 в обратном порядке, но затяните только 6 винтов трекпада (оранжевые) плотно, а 6 винтов корпуса (красные) оставьте слегка ослабленными.

Откройте MacBook почти на 90°, чтобы он стоял устойчиво на крышке дисплея.

Проверьте ощущение нажатия. Возвращается ли он плавно в исходное положение? Достаточен ли ход?

Если нет, возможно, вы выбрали слишком жёсткий или слишком толстый материал (или и то, и другое).

Вы также можете попробовать отрегулировать центральный винт, который отмечен в шаге 10 и который, надеюсь, вы не откручивали!

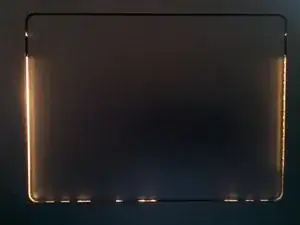

Наконец центрируйте трекпад в корпусе. Это легко сделать, поместив лампу за вертикально стоящим нижним корпусом.

Сдвиньте трекпад так, чтобы вокруг него был равный зазор. Затем плотно затяните оставшиеся 6 винтов, чтобы зафиксировать настройку.

Соберите остальное в обратном порядке от шага 8 — и всё готово!
