Замена платы SD в iMac Intel 21.5" EMC 2428

Используйте это руководство для замены неисправной платы SD.

Шаг 1

Перед началом отключите iMac от сети и положите его на мягкую поверхность, как показано.

Прикрепите присоску рядом с каждым из двух верхних углов стеклянной панели.

Чтобы закрепить присоски, которые мы продаём, сначала расположите присоску так, чтобы подвижная рукоятка была параллельна поверхности стеклянной панели. Лёгким нажатием прижмите присоску к стеклу, затем поднимите подвижную рукоятку, пока она не станет параллельна другой рукоятке.

Если присоски не прилипают, попробуйте очистить стеклянную панель и присоску мягким растворителем.

Шаг 2

Аккуратно приподнимите стеклянную панель перпендикулярно лицевой поверхности ЖК-панели настолько, чтобы освободить стальные монтажные штифты, прикреплённые вдоль нижней стороны верхнего края стеклянной панели.

Оттяните стеклянную панель от нижнего края iMac и аккуратно отложите в сторону.

При обратной установке тщательно очистите внутреннюю сторону стеклянной панели и поверхность ЖК-панели, так как пыль или отпечатки пальцев, попавшие внутрь, будут заметны при включённом устройстве.

Шаг 3

Снимите восемь винтов Torx T10 длиной 8 мм, крепящих дисплей к внешнему корпусу.

Последние две фотографии показывают детали каждой стороны дисплея.

Шаг 4

Немного приподнимите верхний край дисплея из внешнего корпуса.

Не поднимайте слишком высоко. К дисплею подсоединено несколько кабелей к логической плате. Скручивание или вытягивание узла дисплея при подключённых кабелях приведёт к повреждению iMac.

Шаг 5

Вытяните разъём кабеля вертикальной синхронизации из его гнезда на плате драйвера светодиодов в верхнем левом углу iMac.

Шаг 6

Поверните дисплей из внешнего корпуса настолько, чтобы отсоединить кабель питания подсветки светодиодов от платы драйвера светодиодов.

Отсоединяйте кабель питания подсветки, нажимая на фиксатор и вынимая разъём из гнезда (в направлении к нижнему краю iMac).

Шаг 7

Возьмитесь за пластиковую вытяжную петлю, закреплённую на защёлке кабеля данных дисплея, и поверните её вверх.

Вытяните кабель данных дисплея прямо из его гнезда на логической плате.

Не поднимайте кабель данных дисплея вверх, так как его гнездо очень хрупкое. Тяните кабель параллельно плоскости логической платы.

Шаг 8

Отключите разъём кабеля термодатчика ЖК-панели от его гнезда на логической плате.

Шаг 9

Аккуратно потяните дисплей к верхнему краю iMac и выньте его из внешнего корпуса, следя за тем, чтобы кабели не застряли.

Шаг 10

Используйте наконечник лопатки, чтобы подать разъём кабеля платы SD из его гнезда.

Полезно поочерёдно нажимать сверху и снизу разъёма, пока он не отключится.

Шаг 11

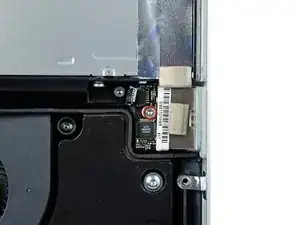

Снимите один винт Torx T8 длиной 8 мм, крепящий плату SD к внешнему корпусу.

Шаг 12

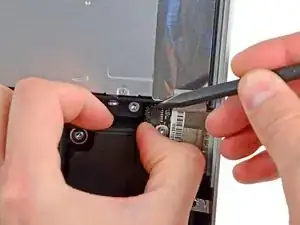

Поднимите свободный конец платы SD, чтобы освободить корпус пластикового вентилятора оптического привода, затем оттяните плату от края внешнего корпуса, чтобы освободить два монтажных штифта.

При повторной установке платы SD сначала установите её правый край на штифты, отлитые в правой стороне внешнего корпуса. Затем аккуратно нажмите плату вниз в её паз, стараясь не оторвать компоненты поверхностного монтажа от левого края платы.

Заключение

Для сборки устройства выполните эти действия в обратном порядке.

Перевод руководства с ifixit.com
