iMac Intel 21.5" EMC 2428 Замена батарейки PRAM

Перед началом отключите iMac от сети и уложите его на мягкую поверхность, как показано.

Прикрепите присоску рядом с каждым из двух верхних углов стеклянной панели.

Чтобы закрепить присоски, которые мы продаём, сначала установите присоску так, чтобы подвижная ручка была параллельна поверхности стеклянной панели. Легко прижмите присоску к стеклу и затем поднимите подвижную ручку до положения, параллельного другой ручке.

Если присоски не прилипают, попробуйте очистить и стеклянную панель, и присоску мягким растворителем.

Осторожно приподнимите стеклянную панель перпендикулярно поверхности дисплея на столько, чтобы она освободила стальные крепёжные штифты, прикреплённые по нижней стороне верхнего края стекла.

Оттяните стеклянную панель от нижнего края iMac и аккуратно отложите её в сторону.

При повторной установке тщательно очистите внутреннюю сторону стеклянной панели и поверхность LCD — любая пыль или отпечатки, оставшиеся внутри, будут заметны при включении устройства.

Выверните восемь винтов Torx T10 длиной 8 мм, крепящих дисплей к внешнему корпусу.

Последние две фотографии показывают детали каждой стороны дисплея.

Слегка приподнимите верхний край дисплея, чтобы вывести его из внешнего корпуса.

Не поднимайте слишком высоко. К плате логики подходят несколько кабелей. Скручивание или тянувший за дисплей узел с подключёнными кабелями повредит iMac.

Вытащите разъём кабеля вертикальной синхронизации из его гнезда на плате драйвера светодиодов, в верхнем левом углу iMac.

Поверните дисплей наружу из корпуса настолько, чтобы отсоединить кабель питания подсветки LED от платы драйвера светодиодов.

Отключите кабель питания подсветки, нажав на фиксатор и одновременно вытягивая разъём из гнезда (в направлении к нижнему краю iMac).

Хватитесь за пластиковую выдвижную петлю, закреплённую на защёлке кабеля передачи данных дисплея, и поверните её вверх.

Вытяните кабель передачи данных дисплея прямо из его гнезда на плате логики.

Не тяните за кабель вверх — его гнездо очень хрупкое. Вытягивайте кабель параллельно плоскости платы логики.

Отключите разъём кабеля температурного датчика LCD от его гнезда на плате логики.

Осторожно потяните дисплей в сторону верхнего края iMac и поднимите его из внешнего корпуса, следя за тем, чтобы ни один кабель не застрял.

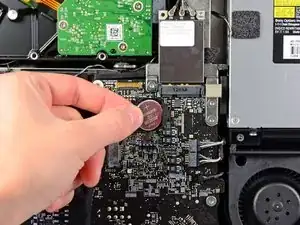

Используйте кончик лопатки, чтобы поддеть батарейку PRAM и вынуть её из гнезда на плате логики.

Батарейка PRAM — это литиевая таблетка BR2032.
