Замена блока питания iMac Intel 21.5" EMC 2428

Перед началом отключите iMac от сети и положите его на мягкую поверхность, как показано.

Прикрепите по присоске возле каждого из двух верхних углов стеклянной панели.

Чтобы закрепить присоски, которые мы продаём, сначала разместите присоску так, чтобы подвижная ручка была параллельна поверхности стеклянной панели. Лёгким прижатием присоски к стеклу поднимите подвижную ручку до тех пор, пока она не станет параллельна другой ручке.

Если присоски не присасываются, попробуйте очистить как стеклянную панель, так и присоску мягким растворителем.

Аккуратно приподнимите стеклянную панель перпендикулярно лицевой стороне ЖК‑экрана настолько, чтобы освободить стальные крепёжные штифты, прикреплённые вдоль нижней стороны верхнего края стеклянной панели.

Оттяните стеклянную панель от нижнего края iMac и аккуратно отложите её в сторону.

При установке обратно обязательно тщательно очистите внутреннюю сторону стеклянной панели и поверхность ЖК‑экрана — любая пыль или отпечатки, попавшие внутрь, будут заметны при включённом устройстве.

Удалите восемь винтов T10, длиной 8 мм, крепящих дисплей к внешнему корпусу.

Последние две фотографии — детальные снимки каждой стороны дисплея.

Немного приподнимите верхний край дисплея, выводя его из внешнего корпуса.

Не поднимайте слишком высоко. К плате логики идут несколько кабелей, подключённых к дисплею. Скручивание или вытягивание узла дисплея при подключённых кабелях повредит iMac.

Выньте соединитель кабеля вертикальной синхронизации из гнезда на плате драйвера светодиодов, расположенном в верхнем левом углу iMac.

Проверните дисплей наружу из корпуса настолько, чтобы отключить кабель питания подсветки светодиодов от платы драйвера светодиодов.

Отключите кабель питания подсветки, нажав на фиксатор и одновременно вытащив разъём из гнезда (в направлении к нижнему краю iMac).

Возьмитесь за пластиковую оттяжную язычок, зафиксированный в замке кабеля данных дисплея, и поверните его вверх.

Вытяните кабель данных дисплея прямо из его гнезда на плате логики.

Не поднимайте кабель данных дисплея вверх, так как его гнездо очень хрупкое. Тяните кабель параллельно лицевой поверхности платы логики.

Отключите разъём кабеля температурного датчика ЖК‑экрана от его гнезда на плате логики.

Осторожно подтяните дисплей к верхнему краю iMac и вытащите его из внешнего корпуса, следя за тем, чтобы кабели не зацепились.

Следующие шаги приближают ваши руки к оголённой лицевой стороне блока питания. Чтобы избежать удара высоким напряжением от многочисленных крупных конденсаторов на плате, не прикасайтесь к лицевой стороне блока питания.

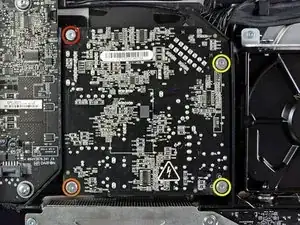

Удалите следующие четыре винта, крепящие блок питания к внешнему корпусу:

Один винт T10 крупной резьбы, 9,3 мм

Один винт T10 крупной резьбы, 25 мм

Два винта T10 мелкой резьбы, 22 мм

Оттяните верхний правый и нижний левый углы блока питания от задней стенки, чтобы освободить монтажные стойки, прикреплённые к углам блока питания.

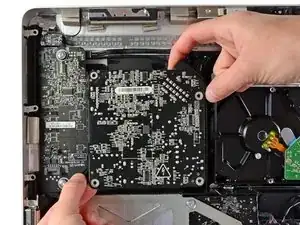

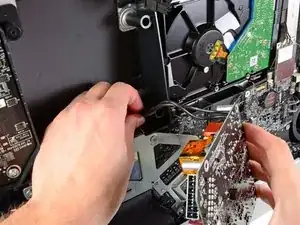

Осторожно поднимите блок питания из внешнего корпуса и поверните его, чтобы оголить фиксатор кабеля, как показано, учитывая подключенные кабели DC‑Out и AC‑In.

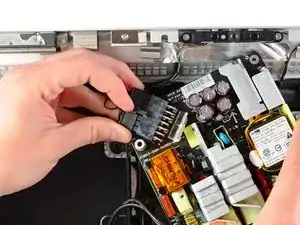

Отключите кабель DC‑Out, нажав на фиксатор на разъёме и одновременно потянув разъём от его гнезда на блоке питания.

Когда фиксатор освободит гнездо, вытяните разъём DC‑Out от блока питания.

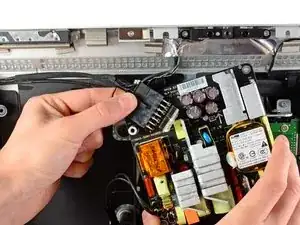

Отключите кабель AC‑In, нажав на фиксатор и вытянув разъём из гнезда.

Удалите блок питания из внешнего корпуса.
