Замена карты AirPort/Bluetooth в iMac Intel 21.5" EMC 2544

Когда петля свободна для движения, iMac станет неуравновешенным и с ним будет сложно работать. Ремонт можно выполнить как показано, но быстрее и проще работать с клином для обслуживания iMac.

Если вы используете картонный клин iFixit, следуйте инструкциям по сборке, чтобы сложить его.

Перед началом любых работ с iMac: Отключите компьютер от сети и нажмите и удерживайте кнопку питания в течение десяти секунд, чтобы разрядить конденсаторы блока питания.

Будьте очень осторожны, чтобы не прикасаться к выводам конденсаторов или к любым оголённым точкам пайки на задней стороне блока питания. Держите плату только за края.

Начиная с левой стороны дисплея, рядом с кнопкой питания, вставьте инструмент для открывания iMac в зазор между стеклом и задней крышкой.

Бобышка на инструменте для открывания iMac не даст вам вдавить колесико слишком глубоко. Если вы используете другой инструмент, вводите его не глубже 3/8". В противном случае вы рискуете перерезать антенные кабели и нанести серьёзный ущерб.

Будьте бережны! Стекло может треснуть при чрезмерной поддеве. Используйте фен, чтобы прогреть края и ослабить клейкую ленту, если в помещении низкая температура.

Используйте инструмент как пиццерезку — прокатывайте его по зазору, и он прорежет поролоновый клей по центру.

Всегда нажимайте, располагая рукоять позади режущего колёсика. При тянущем движении колёсико может выскочить из рукояти.

Проведите инструмент вдоль левой стороны дисплея.

Продолжайте проводить инструмент вокруг верхнего левого угла.

Разрежьте клей вдоль верхней левой части дисплея.

Продолжайте по верхней части дисплея.

Возможно, вы захотите несколько раз провести инструмент туда-сюда по уже разрезанному участку, чтобы убедиться, что клей полностью отделён.

Проведите инструмент вокруг верхнего правого угла дисплея.

Ведите инструмент вниз вдоль правой стороны дисплея.

Закончите продвижение инструмента до нижней части правой стороны дисплея.

На этом этапе стоит пройти инструментом вокруг всего дисплея ещё раз, чтобы убедиться, что вы перерезали как можно больше клея.

Хотя инструмент для открывания разрезал большую часть клея, дисплей всё ещё будет слегка приклеен к корпусу. Для освобождения оставшегося клея понадобится пластиковая карточка.

Положите iMac лицевой стороной вверх на стол.

Начиная с верхнего правого угла iMac, вставьте пластиковую карточку между дисплеем и рамкой.

Осторожно: не вставляйте пластиковую карточку более чем на 3/8", иначе вы можете повредить внутренние компоненты.

Осторожно проверните пластиковую карточку вбок, чтобы образовать зазор между дисплеем и рамкой.

Двигайтесь медленно и не перенапрягайте стекло дисплея — нужно создать зазор примерно 1/4".

Сдвиньте карточку к центру дисплея, чтобы разрезать оставшийся клей в верхнем правом углу iMac.

Обязательно остановитесь перед камерой iSight, иначе вы можете её повредить.

Вновь подденьте пластиковую карточку в верхнем правом углу и оставьте её там, чтобы клей не слипся снова.

Вставьте вторую пластиковую карточку в зазор между дисплеем и рамкой, расположенный в верхнем левом углу iMac.

Осторожно поверните карточку вверх, слегка увеличивая пространство между дисплеем и рамкой.

Как и с другой стороны, поворачивайте медленно, чтобы клей успел отделиться, и не перенапрягайте стекло дисплея.

Сдвиньте пластиковую карточку к центру, снова останавливаясь непосредственно перед камерой iSight.

Вставьте пластиковую карту обратно в верхний левый угол.

Когда обе пластиковые карты вставлены, как показано возле углов, аккуратно поверните карты вбок, чтобы увеличить зазор между дисплеем и корпусом.

Если какие‑то участки кажутся заедающими и не разделяются, прекратите вращение и используйте одну из карт, чтобы разрезать оставшийся клей.

Начните приподнимать верх дисплея от рамы.

Поднимайте дисплей только на несколько дюймов — кабели питания и передачи данных дисплея всё ещё подключены к плате.

Держа дисплей приподнятым одной рукой, другой рукой отсоедините кабель питания дисплея. Убедитесь, что тянете кабель за пластиковую накладку, а не за разноцветные провода.

Поднимите дисплей достаточно, чтобы получить удобный доступ к разъёму, но не настолько, чтобы растянуть кабели и нагрузить их соединения (примерно 20 см).

Используйте наконечник лопатки, чтобы откинуть металлический фиксирующий кронштейн на кабеле передачи данных дисплея.

Осторожно вытяните кабель передачи данных дисплея из его гнезда на логической плате.

Убедитесь, что вы вытягиваете разъём кабеля передачи данных прямо из гнезда.

Поднимите дисплей до почти вертикального положения.

На этом этапе вдоль нижней части дисплея по-прежнему остаётся полоса клея, которая держит дисплей на раме как петля. Вы можете ослабить этот клей, работая дисплеем вверх-вниз несколько раз.

Будьте очень осторожны, не прикасайтесь к выводам конденсаторов или к оголённым паяным соединениям на задней стороне блока питания (обведены красным).

Схватите небольшой язычок на конце одной из полос нижнего клея дисплея и потяните клей в сторону верхней части iMac, чтобы снять его.

Повторите этот шаг для другой полосы клея и удалите её.

Если какая‑либо клеевая полоса порвётся до полного удаления, используйте пластиковую карту, чтобы разрезать оставшийся клей.

Поднимите дисплей от рамы и снимите его с iMac.

Возможно, придется медленно поднимать с одной стороны, чтобы отлепить от оставшегося клея.

Обращайтесь с дисплеем очень осторожно — он большой, тяжёлый и сделан из стекла.

При сборке посетите наше руководство по клею для дисплея, чтобы установить новый клей.

Используйте лопатку, чтобы ослабить разъём кабеля правого динамика в его гнезде на логической плате.

Полезно нажать вниз на обоих коротких сторонах разъёма, чтобы «вывести» его из гнезда. Будьте осторожны с углами разъёмов — их легко отломать.

Потяните разъём вниз, чтобы снять его с гнезда.

Удалите два винта T10 длиной 10,0 мм, закрепляющие правый динамик на задней крышке.

Оттяните верх правого динамика от задней крышки примерно на полдюйма, чтобы открыть антенный кабель, идущий по его правой стороне.

Вставьте наконечник лопатки между правым динамиком и антенным кабелем, который проложен в правой стороне динамика.

Проведите лопатку вниз вдоль правой стороны динамика, чтобы выдрать антенный кабель из его канала в правом динамике.

Потяните правый динамик прямо вверх примерно на дюйм, к верхней части iMac.

Поднимите правый динамик прямо вверх и снимите его с iMac. Для этого может потребоваться приложить усилие, использовать обе руки и покачивать динамик вправо и влево, чтобы вынуть его.

Удалите следующие винты, фиксирующие кронштейн жёсткого диска к задней крышке:

Два винта T10 длиной 21 мм со левого кронштейна жёсткого диска.

Один винт T10 длиной 9 мм.

Один винт T10 длиной 27 мм.

Снимите левый и правый кронштейны жёсткого диска с iMac.

Следующие шаги приближают ваши руки к оголённой лицевой части блока питания. Не прикасайтесь к лицевой части блока питания, чтобы избежать удара высоким напряжением от многочисленных крупных конденсаторов на плате.

Используйте наконечник лопатки, чтобы сдвинуть каждую сторону разъёма кабеля кнопки питания и аккуратно «вытолкать» его из гнезда.

Осторожно подденьте наконечником лопатки по обеим сторонам разъёма кабеля управления блоком питания и аккуратно «пройдите» им из гнезда.

Удалите два винта T10 длиной 7,2 мм, удерживающие блок питания в задней части корпуса.

При работе с блоком питания будьте очень осторожны и не прикасайтесь к выводам конденсаторов или оголённым паяным соединениям на задней стороне блока питания. Держите плату только за края.

Наклоните блок питания вперёд.

Подтяните блок питания слегка вверх и выньте из задней части корпуса.

Поверните блок питания против часовой стрелки, приподняв правую сторону примерно на дюйм выше левой.

Сдвиньте блок питания вправо, чтобы освободить его от стоек с винтами в задней части корпуса.

Наклоните блок питания вперёд и извлеките его из гнезда в задней части корпуса.

Не пытайтесь полностью удалить блок питания из iMac — он всё ещё подключён к плате логики.

Будьте очень осторожны и не прикасайтесь к выводам конденсаторов или оголённым паяным соединениям на задней стороне блока питания. Держите плату только за края.

Откиньте верхнюю часть блока питания на себя, чтобы получить доступ к разъёму кабеля постоянного тока за платой логики.

Сожмите защёлку разъёма кабеля постоянного тока и потяните его прямо из гнезда на задней стороне платы логики.

В следующих шагах может быть удобно положить iMac на спинку на стол.

Используйте плоский конец лопатки, чтобы нажать на защёлку сбоку разъёма кабеля сетевого входа.

Удерживая защёлку лопаткой, захватите кабель сетевого входа и потяните разъём прямо из гнезда.

Удалите блок питания из iMac.

Осторожно потяните разъём кабеля вентилятора прямо от его гнезда на плате логики.

Удалите три винта с упором T10 длиной 12,3 мм, фиксирующие вентилятор к задней части корпуса.

Снимите вентилятор с iMac.

Поднимите жёсткий диск со стороны, ближайшей к плате логики, и слегка вытащите его из посадочного места.

Жёсткий диск подключён двумя кабелями, не пытайтесь полностью извлечь его из iMac.

Отключите кабель питания SATA.

Отсоедините кабель данных SATA от жёсткого диска.

Удалите жёсткий диск из iMac.

Удалите один винт T10 длиной 7,2 мм, фиксирующий лоток жёсткого диска к задней части корпуса.

Снимите лоток жёсткого диска с задней части корпуса.

Нажмите наконечником лопатки по обеим сторонам разъёма кабеля левого динамика и аккуратно «пройдите» им из гнезда.

Выведите кабель левого динамика, потянув его прямо вверх из удерживающего зажима в задней части корпуса.

Аналогичным образом выведите кабели данных и питания SATA вверх из удерживающего зажима.

Используйте плоский край лопатки, чтобы откинуть металлическую фиксирующую скобу на разъёме кабеля камеры iSight.

Потяните кабель камеры iSight прямо из его гнезда на плате логики.

Это деликатный разъём, который легко повредить.

Используйте плоский край лопатки, чтобы отсоединить каждый из четырёх антенных разъёмов от карты AirPort/Bluetooth.

При повторном подключении кабелей обратите внимание на исходные положения каждого разъёма.

Если четыре антенных кабеля закреплены кронштейнами, снимите два винта T5 Torx, фиксирующие кронштейны.

Используйте плоский край лопатки, чтобы отжать разъём кабеля разъёма для наушников от его гнезда на плате.

Слегка сдвиньте кабель вправо.

Удалите следующие винты, крепящие кожух отвода воздуха к задней части корпуса:

Два винта T8 длиной 6,3 мм

Два винта T8 длиной 4,7 мм

Снимите четыре винта T10 длиной 7,2 мм, крепящие плату логики к задней части корпуса.

В зависимости от возраста и модели вашего iMac лучше всего может подойти отвёртка T9.

Наклоните верхнюю часть платы логики от задней части корпуса.

Поднимите плату логики строго вверх и выньте её из iMac.

Будьте осторожны, чтобы не зацепить плату за какие-либо стоечки для винтов на задней стенке корпуса.

Наибольшую сложность представляют платы ввода/вывода в нижней части платы логики. Рекомендуется тянуть осторожно, чтобы избежать повреждений.

При повторной сборке платы логики обращайте внимание на положение разъёмов ввода/вывода. Когда плата будет установлена в корпус, вставьте USB- или Thunderbolt-кабель в один из разъёмов для точного выравнивания.

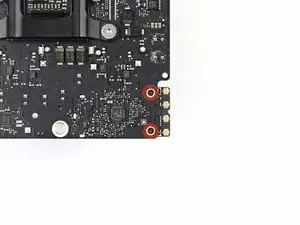

Снимите два винта T5 длиной 3,2 мм, фиксирующие карту AirPort/Bluetooth к плате логики.

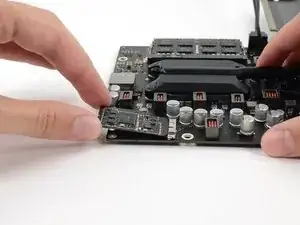

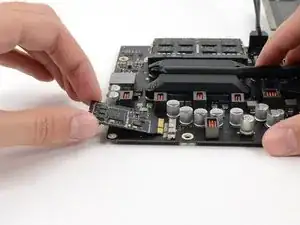

Слегка приподнимите карту AirPort/Bluetooth и вытяните её прямо из гнезда.

Не прикладывайте чрезмерную силу при вытягивании конца карты AirPort/Bluetooth из её гнезда на плате логики. Это может повредить гнездо.

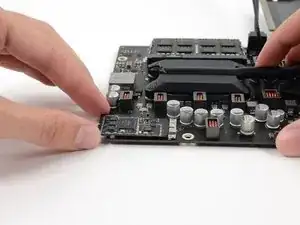

При установке карты убедитесь, что она правильно села на место, прежде чем снова завинчивать фиксирующие винты.
