Замена платы MagSafe DC-In в MacBook Pro 13" Retina Display начало 2015

Удалите следующие десять винтов, крепящих нижнюю крышку к верхней части корпуса:

Два винта P5 Pentalobe 2,3 мм

Восемь винтов P5 Pentalobe 3,0 мм

В ходе ремонта следите за каждым винтом и обязательно возвращайте его на то же место, чтобы не повредить устройство.

Просуньте пальцы между верхней и нижней частями корпуса.

Аккуратно оттяните нижнюю крышку от верхней части корпуса, чтобы снять её.

Нижняя крышка соединена с верхней двумя пластиковыми защёлками вблизи центра.

При сборке аккуратно нажмите вниз в центре нижней крышки, чтобы защёлки снова зафиксировались.

При необходимости снимите пластиковую крышку, приклеенную к плате контактов батареи.

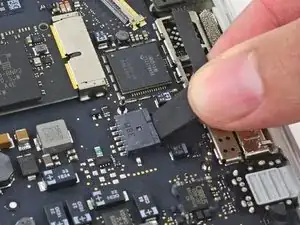

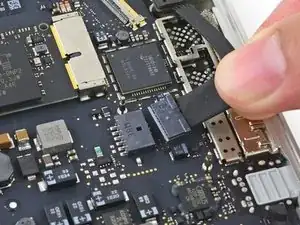

Используйте плоский конец лопатки, чтобы поднять разъём батареи прямо вверх из его гнезда на плате логики.

Убедитесь, что вы поднимаете только сам разъём, не гнездо, иначе вы рискуете повредить плату логики необратимо.

Отогните разъём батареи в сторону, чтобы он не соприкасался с гнездом во время ремонта.

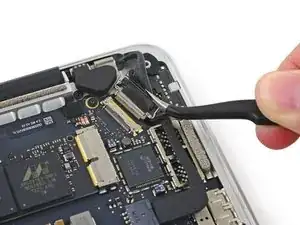

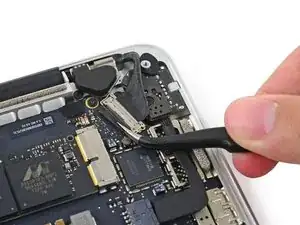

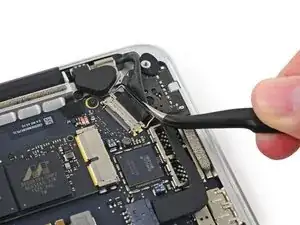

Возьмите за чёрную пластиковую язычок, чтобы открыть защёлку разъёма кабеля дисплея и вытащить его прямо из гнезда на плате логики.

Тяните в направлении кабеля, параллельно плате логики. Не тяните вверх.

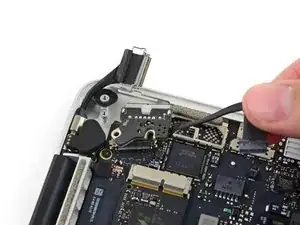

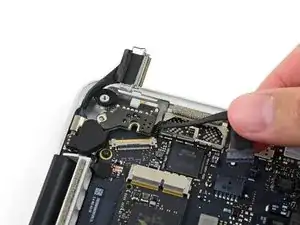

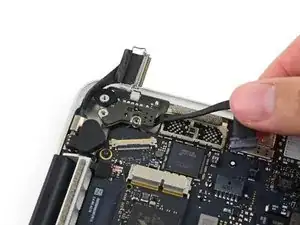

Вытяните разъём платы DC-In прямо из его гнезда на плате логики.

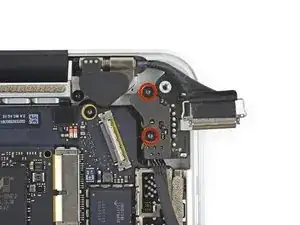

Удалите два винта T5 Torx 3,5 мм, крепящие плату MagSafe DC-In к верхней части корпуса.

Возможно, потребуется аккуратно отодвинуть кабель дисплея, чтобы получить доступ к винтам.

Используйте кабель платы MagSafe DC-In, чтобы вытянуть плату из верхней части корпуса, поднимая её вверх, и удалить её.
