Замена вентилятора MacBook Pro 13" Retina Display Early 2015

Снимите следующие десять винтов, крепящих нижнюю крышку к верхней части корпуса:

Два винта P5 Pentalobe 2,3 мм

Восемь винтов P5 Pentalobe 3,0 мм

В ходе ремонта отслеживайте каждый винт и убедитесь, что он возвращается именно на своё место, чтобы не повредить устройство.

Просуньте пальцы между верхней и нижней частями корпуса.

Аккуратно потяните нижнюю крышку от верхней части корпуса, чтобы снять её.

Нижняя крышка соединена с верхней двумя пластиковыми защёлками в её центральной части.

При сборке аккуратно надавите в центре нижней крышки, чтобы защёлки снова встали на место.

При необходимости снимите пластиковую крышку, приклеенную к плате контактов аккумулятора.

Используйте плоский конец лопатки, чтобы поднять разъём аккумулятора строго вверх из его гнезда на логической плате.

Поднимайте только сам разъём, не гнездо, иначе вы рискуете нанести необратимое повреждение логической плате.

Отогните разъём аккумулятора в сторону, чтобы он не случайно коснулся своего гнезда во время ремонта.

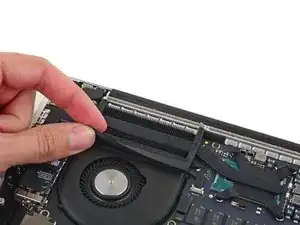

Осторожно снимите резиновый уплотнитель вентилятора с края радиатора.

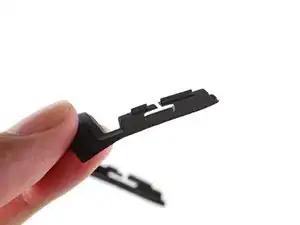

Уплотнитель оборачивается вокруг радиатора и вставляется в пазы воздуховода вентилятора. При сборке убедитесь, что выступы вошли в выемки воздуховода вентилятора.

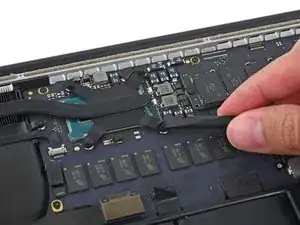

Используйте плоский конец лопатки, чтобы оторвать четыре пенопластовые наклейки с винтов радиатора.

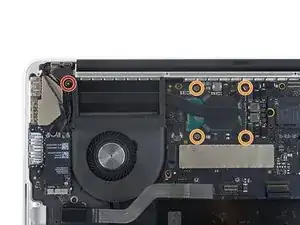

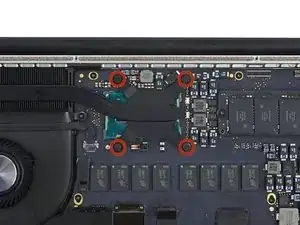

Снимите следующие винты, фиксирующие радиатор к логической плате:

Один винт T5 2,7 мм (серебристый)

Четыре винта T5 (чёрные)

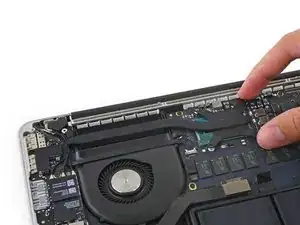

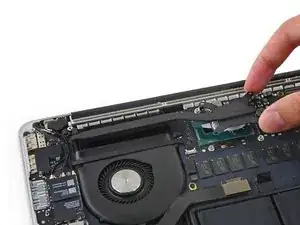

Снимите радиатор с ноутбука.

При сборке следуйте нашему руководству по нанесению термопасты для повторного нанесения термопасты.

Используйте кончик лопатки, чтобы с двух сторон сдвинуть разъём кабеля камеры iSight и «вывести» его из гнезда на логической плате.

Отклейте кабель камеры iSight от корпуса вентилятора, чтобы отогнуть его в сторону.

С помощью кончика лопатки откиньте защёлку на ZIF-разъёме кабеля вентилятора.

Аккуратно вытяните кабель вентилятора прямо из его гнезда.

Снимите следующие винты, крепящие вентилятор к верхней части корпуса:

Один винт T5 Torx 5,0 мм

Два винта T5 Torx 3,6 мм

Поднимите конец вентилятора, ближайший к петле дисплея, и извлеките вентилятор из верхней части корпуса.
