Замена платы логики MacBook Pro 13" Retina Display Early 2015

Снимите два винта T5 Torx длиной 2,1 мм, крепящие скобу кабеля платы ввода/вывода к плате логики.

Снимите скобу кабеля платы ввода/вывода.

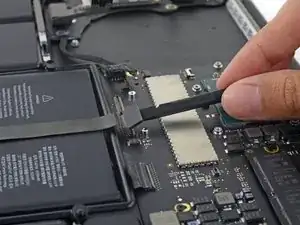

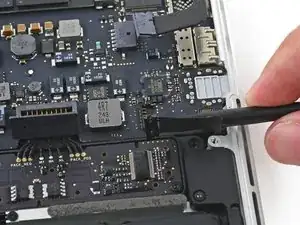

Используйте плоский конец лопатки, чтобы поднять разъём платы ввода/вывода прямо вверх, вынимая его из гнезда на плате логики.

Будьте осторожны и поднимайте только кабель платы ввода/вывода, не сам разъём, иначе вы рискуете повредить плату логики.

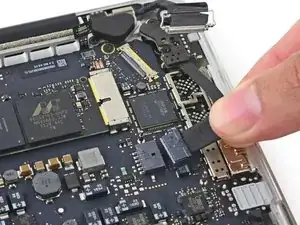

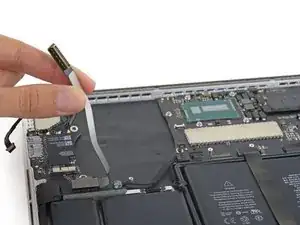

Поднимите конец кабеля платы ввода/вывода у платы логики прямо вверх, чтобы отогнуть его в сторону.

Чтобы не повредить кабель, сгибайте его только в месте изгиба у конца, где он подключается к плате ввода/вывода.

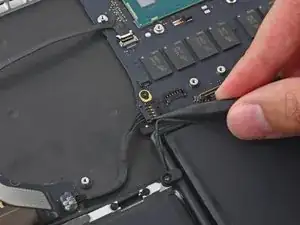

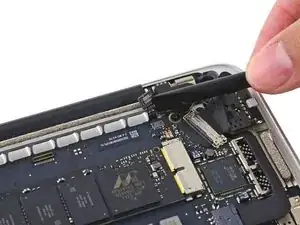

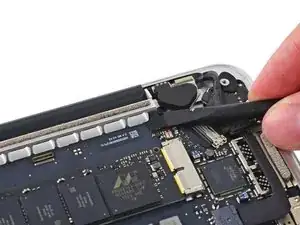

Используйте наконечник лопатки, чтобы поднять разъём правого динамика прямо вверх, вынимая его из гнезда на плате логики.

Наконечником лопатки нажимайте по обе стороны разъёма платы ввода/вывода, чтобы постепенно вывести его из гнезда на плате логики.

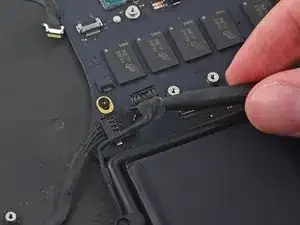

Используйте плоский конец лопатки, чтобы отключить кабель подсветки клавиатуры и отогнуть его, освобождая доступ к плате логики.

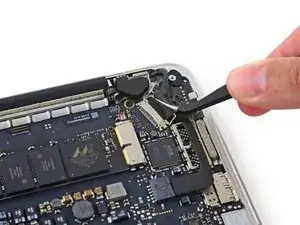

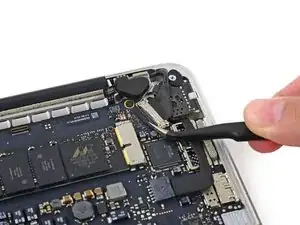

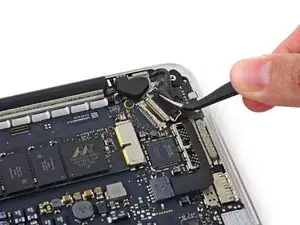

Возьмитесь за чёрную пластиковую язычок, отведите крышку разъёма кабеля дисплея и вытяните разъём прямо из гнезда на плате логики.

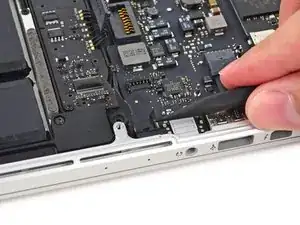

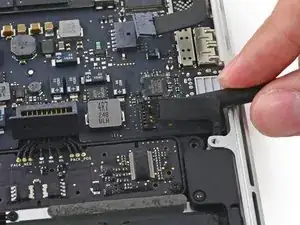

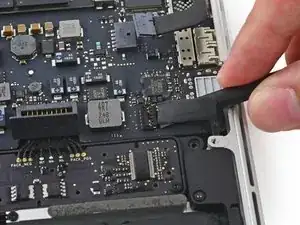

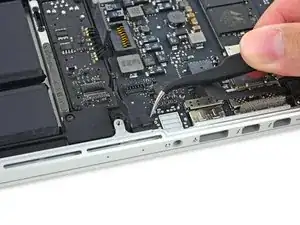

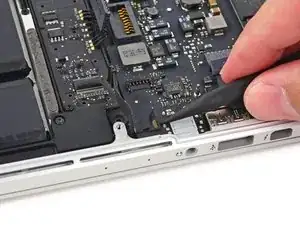

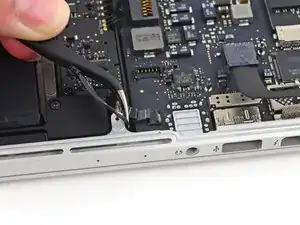

Аккуратно вытяните разъём платы питания (DC-In) прямо из его гнезда на плате логики.

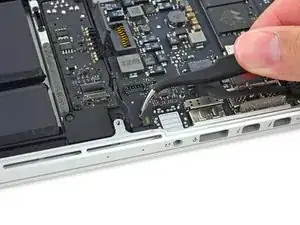

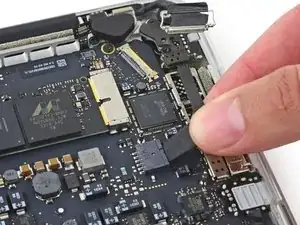

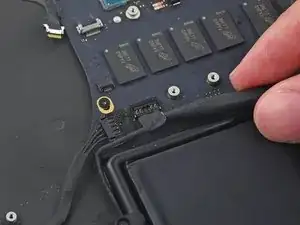

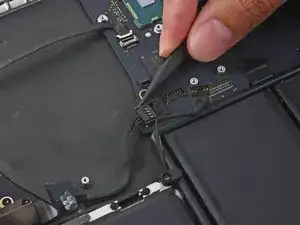

Подденьте плоским концом лопатки кабель левого динамика рядом с разъёмом и поднимите его прямо вверх, вынимая из гнезда, затем отогните в сторону.

При необходимости отогните ленту, закрывающую ZIF-разъём кабеля микрофона.

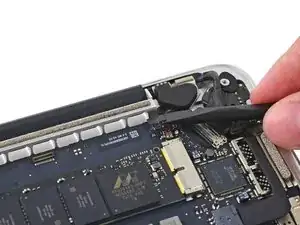

Используйте наконечник лопатки, чтобы откинуть фиксирующую защёлку ZIF-разъёма кабеля микрофона.

Вытяните кабель микрофона из его гнезда на плате логики.

При необходимости отогните ленту, закрывающую разъём кабеля клавиатуры.

Используйте наконечник лопатки, чтобы откинуть фиксирующую защёлку ZIF-разъёма.

Вытяните кабель клавиатуры прямо из его ZIF-гнезда на плате логики.

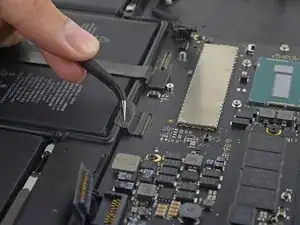

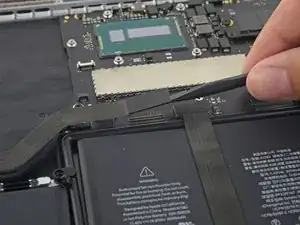

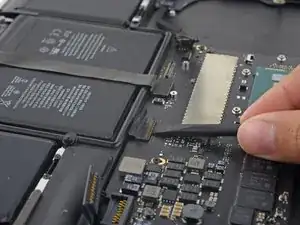

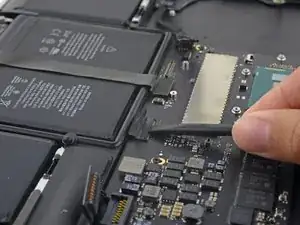

Используйте плоский конец лопатки, чтобы поднять разъём трекпада прямо вверх, вынимая его из гнезда на плате логики.

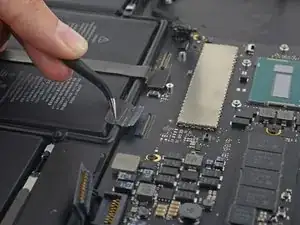

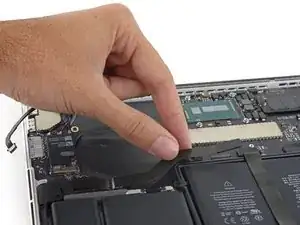

Отогните кабель назад через аккумулятор, чтобы освободить путь для извлечения платы логики.

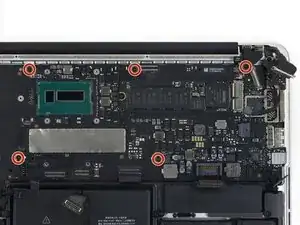

Снимите пять винтов T5 Torx длиной 3,5 мм, крепящих плату логики к верхнему корпусу.

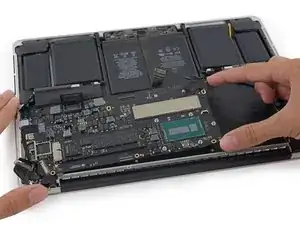

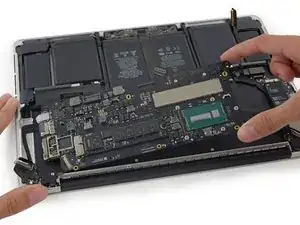

Приподнимите конец платы логики в области процессора и потяните её в сторону выемки вентилятора, чтобы освободить порты от края верхнего корпуса.

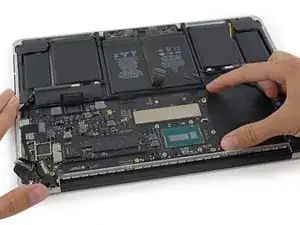

Снимите плату логики.
