Замена силовой карты PowerBook G3 Pismo

Поверните фиксирующий винт клавиатуры так, чтобы он был параллелен клавише пробела.

Оттяните защёлки освобождения клавиатуры в вашу сторону и поднимите клавиатуру до щелчка.

Выньте клавиатуру, потянув её вверх и от себя. Положите клавиатуру лицевой стороной вниз поверх тачпада.

Тяните ленточный кабель клавиатуры прямо вверх от логической платы. Отложите клавиатуру в сторону.

Разъём может быть тугим. Аккуратно покачивайте разъём из стороны в сторону, одновременно тянув непосредственно вверх, чтобы освободить его. Эту технику можно использовать для многих карт и кабелей, которые вы будете отключать.

Убедитесь, что вы извлекли аккумулятор ноутбука и модули CD/DVD из отсеков расширения перед продолжением.

Ваш ноутбук должен примерно выглядеть так.

Удалите два серебристых винта Phillips #1, которые крепят тепловой экран к внутреннему металлическому каркасу.

Поднимите тепловой экран и потяните его в вашу сторону.

Ваш ноутбук должен примерно выглядеть так.

Пропустите этот шаг, если в вашем компьютере нет установленной карты Airport.

Крепко захватите пластиковую язычок, прикреплённый к карте Airport, и потяните вверх, затем вправо.

Карта Airport всё ещё соединена с антенным кабелем, поэтому не тяните её рывком из разъёма.

Отключите антенный кабель от карты Airport.

Тяните кабель аккумулятора прямо вверх от логической платы.

Снимите аккумулятор с держателя, потянув вверх и влево.

Ваш ноутбук должен примерно выглядеть так.

Удалите длинный серебристый винт Phillips #1 из радиатора.

Удалите два винта T8 Torx, которые крепят радиатор к процессору.

Поднимите радиатор с левой стороны и вытащите его.

Если вам нужно снова установить радиатор в ноутбук, у нас есть руководство по термопасте, которое упрощает замену термопроводящей пасты.

Возьмитесь за пластиковую язычок на правой стороне процессора и тяните прямо вверх.

Некоторые процессоры могут не иметь пластикового язычка. В этом случае рекомендуется использовать неметаллический инструмент, чтобы аккуратно поддеть процессор. Просуньте тонкий край инструмента под передний правый угол процессора и осторожно подденьте его вверх.

Ваш ноутбук должен примерно выглядеть так.

Удалите чёрный винт Torx с правой стороны модема.

Снимите маленький чёрный пластиковый прямоугольник с четырьмя отверстиями.

Используйте кончики пальцев, лопатку или плоский неметаллический инструмент, чтобы поддеть край модема и приподнять его из разъёма.

Отключите кабель от правой стороны модема.

Возьмитесь за оранжевый кабель у левого конца жёсткого диска и отключите его от логической платы.

Старайтесь захватывать кабель за пластиковый разъём, а не за гибкую часть кабеля.

Возьмитесь за пластиковый язычок и потяните жёсткий диск вверх и влево, следя за тем, чтобы металлический кронштейн не зацепился за чёрный пластиковый корпус.

Ваш ноутбук должен примерно выглядеть так.

Отодвиньте дисплей назад так, чтобы он лёг вровень.

Просуньте указательный палец или нейлоновый инструмент под крышку защёлки рядом с кнопкой питания и аккуратно потяните вверх, пока не почувствуете, что она освобождается.

Повторите предыдущий шаг с левой стороны.

Поднимите крышку защёлки вверх и снимите, поворачивая её к себе.

Возьмитесь за оранжевый кабель данных дисплея и отключите его от логической платы.

Удалите один чёрный винт Torx, который крепит кабель дисплея к пластиковому корпусу.

Возьмитесь за тонкую плату инвертора дисплея за её левый край; поднимите и поверните к себе.

Есть две защёлки, которые удерживают инвертор на месте; именно их нужно пройти, чтобы снять плату.

Отключите белый кабель инвертора от правого конца платы

Отключите разъём инвертора, тянув его строго вверх от платы логики.

Поверните ноутбук так, чтобы его задняя часть была обращена к Вам.

Откройте крышку портов, расположенную на задней стороне ноутбука.

Снимите четыре чёрных винта Torx.

Вернувшись к передней части, поднимите чёрную антенну Airport из заподлицо расположенного гнезда.

Удерживая дисплей с обеих сторон, тяните строго вверх, пока петли не освободятся от креплений.

Ноутбук должен выглядеть примерно так.

Отключите широкий оранжевый кабель, соединяющий слот карты Airport с платой логики.

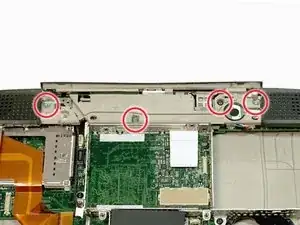

Снимите три длинных серебристых и один короткий чёрный винт Torx с бежевого пластикового корпуса.

Сдвиньте тонкий пластиковый экран от себя, выдвинув его из-под чёрного корпуса.

Отключите вновь обнаруженную тонкую оранжевую ленту от платы логики.

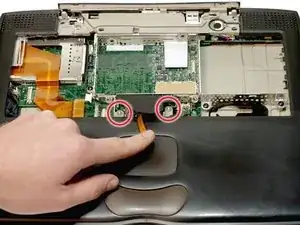

Снимите два длинных серебристых винта Torx.

Переверните ноутбук.

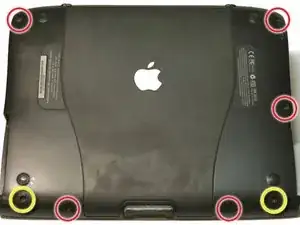

Снимите пять коротких винтов Torx с нижней крышки.

Снимите два длинных винта Torx в передних левом и правом углах; при сборке убедитесь, что возвращаете их на свои места.

Переверните ноутбук обратно.

Снимите три коротких чёрных винта Torx с металлической рамы.

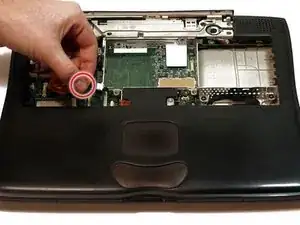

Снимите маленький винт Torx слева, который крепит плату логики к корпусу.

Схватите верхнюю пластмассовую панель в месте её защёлкивания во внутреннюю раму и оттяните назад. Когда пластиковая защёлка выйдет из паза, поднимите панель достаточно, чтобы она не защёлкнулась обратно.

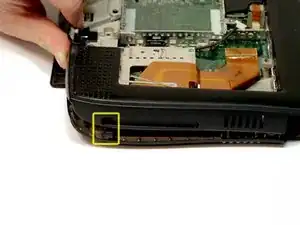

Кнопка извлечения PC-карты на левой стороне ноутбука препятствует подъёму верхней панели. Чтобы обойти кнопку, нажмите её достаточно глубоко, чтобы можно было вынуть левую сторону верхней панели и отвести её вверх за пределы кнопки.

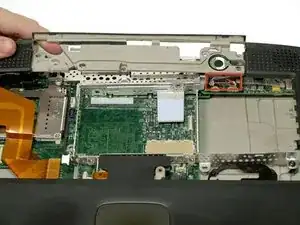

Поднимите левую сторону корпуса частично, чтобы получить доступ и отключить кабели входа/выхода аудио от звуковой платы в верхнем правом углу корпуса.

Будьте осторожны и не поднимайте верхнюю панель слишком высоко до отключения аудиокабелей, иначе можно повредить звуковую плату.

Снимите верхнюю панель. Обратите внимание, что на передней части ноутбука есть две защёлки, из‑за которых верхняя панель часто застревает.

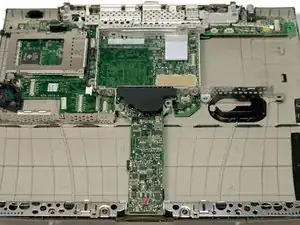

Ноутбук должен выглядеть примерно так.

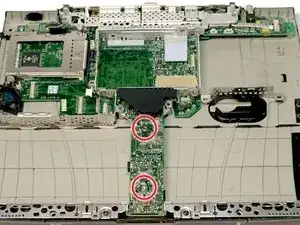

Снимите два длинных серебристых винта Torx с силовой платы в центре ноутбука.

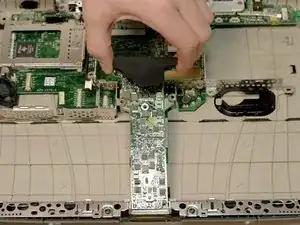

Схватите силовую плату рядом с чёрным экраном и потяните вверх.
