Замена клейких лент iMac Intel 27" EMC 2546

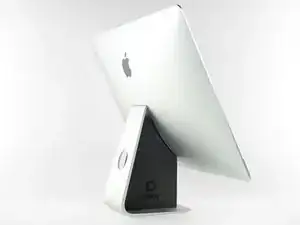

При свободном шарнире iMac будет неуравновешен и с ним будет неудобно работать. Ремонт возможен в таком положении, но быстрее и удобнее с клином для обслуживания iMac.

Если вы не используете клин для обслуживания iMac, будьте очень осторожны при установке и работе за дисплеем — он может легко выпасть и разбиться, если iMac внезапно сместится.

Прежде чем начинать размещение лент, удалите весь старый клей с периметра задней крышки.

Если вы повторно используете существующий дисплей, также необходимо удалить старый клей с задней стороны дисплея.

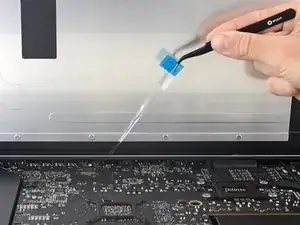

Снимите старые клейкие полоски пинцетом или пальцами. Начинайте снизу и отрывайте вверх по направлению к верхней части устройства.

После удаления всего старого клея тщательно очистите область под клейкой лентой 90% (или более) изопропиловым спиртом и безворсовой тканью. Протирайте в одном направлении, не взад‑вперёд.

Не пропускайте этот шаг, иначе новые клейкие ленты могут плохо приклеиться и дисплей может выпасть из iMac.

Начните с ленты 13, которую устанавливают на правую вертикальную сторону задней крышки.

Перед снятием защитной бумаги приложите ленту к рамке iMac, чтобы определить её положение.

Снимите короткую часть защитной бумаги с обратной стороны ленты.

Вставьте кончик лопатки в отверстие в верхней части ленты со стороны, где ещё осталась защитная бумага.

Держа лопаткой, выступающей через отверстие в клейкой ленте, вставьте кончик лопатки в соответствующее отверстие в рамке iMac.

Используя отверстие и лопатку в качестве фиксатора положения ленты, совместите ленту с правым краем, слегка потяните вниз против лопатки, чтобы лента была натянута, и приклейте её к рамке.

Когда верхняя половина клейкой ленты аккуратно выровнена, вытяните длинную часть защитной бумаги из‑под ленты.

Если верхняя половина выровнена неправильно, вы можете аккуратно оторвать её и приклеить заново, прежде чем снимать нижнюю защитную бумагу. Обязательно используйте кончик лопатки в качестве фиксатора верхней части.

Сориентируйте нижнюю часть ленты по правому краю рамки и приклейте её.

Проведите пальцем по всей ленте 13, разглаживая её. Убедитесь, что она аккуратно выровнена по правой стороне рамки и прилегает плоско.

Пока не снимайте переднюю защитную бумагу.

Продолжайте по периметру iMac, добавив ещё три клейкие ленты тем же способом.

Двигаясь против часовой стрелки от ленты 13, разместите:

ленту 12 в правом верхнем углу

ленту 11 в левом верхнем углу

ленту 16 на левой вертикали

У этих трёх лент есть отверстия на каждом конце — для более точного размещения всегда используйте меньшее отверстие.

На модели iMac Intel 27" с дисплеем Retina 5K синие язычки ленты 12 не совпадут с верхней антенной так же, как в обычной модели. Это нормально и не повлияет на работу лент или антенны.

Две оставшиеся ленты (14 и 15) не имеют направляющих отверстий и их сложнее разместить, чем предыдущие. Перед приклеиванием рекомендуем сначала приладить их на соответствующие места на iMac, чтобы привыкнуть к расположению.

Возьмитесь за красный язычок защитной плёнки на ленте 14 и потяните, чтобы снять защитную бумагу с ленты.

Выровняйте ленту по нижнему краю задней крышки, непосредственно справа от средней винтовой точки на этом краю.

Проведите пальцем вдоль всей длины клейкой ленты, чтобы убедиться, что она прямая и без складок, одновременно прижимая её для приклеивания к iMac.

Повторите предыдущий шаг для ленты 15, разместив её вдоль левой половины нижнего края iMac.

После установки всех клейких лент iMac должен выглядеть как на фото.

Осторожно положите дисплей на место над iMac и аккуратно его совместите.

Используйте малярную ленту или клейкую ленту для маркировки, чтобы временно прикрепить нижний край дисплея к корпусу iMac.

Лента сохраняет выравнивание дисплея и позволяет безопасно приподнять верхний край дисплея, чтобы получить доступ к кабелям дисплея.

На этом этапе рекомендуется протестировать ремонт, чтобы убедиться, что iMac работает правильно, прежде чем окончательно закрывать его. Следуйте следующим трём шагам, чтобы временно подключить кабели дисплея и загрузить iMac до снятия защитной пленки с клеевых полос.

Если вы уже убедились, что iMac работает правильно и готовы закрыть его, перейдите к шагу 16.

Аккуратно вставьте разъем данных дисплея в его гнездо на плате. Убедитесь, что вы вставляете разъем прямо в гнездо и полностью до конца.

Откиньте фикcатор разъёма данных дисплея на гнездо.

Вставьте разъем питания дисплея в его гнездо на плате.

Установите дисплей обратно на задний корпус iMac.

Подключите iMac к питанию, включите его и протестируйте ремонт, прежде чем окончательно закрывать компьютер. Обязательно проверьте полную работоспособность любого оборудования, которое вы снимали или отключали.

Когда закончите, выключите iMac и отключите сетевой кабель перед продолжением.

Убедитесь, что iMac выключен и отключён от питания, прежде чем продолжать.

После подтверждения корректной работы iMac отсоедините кабели дисплея и осторожно наклоните дисплей вперёд.

Снимите пленку с полосы 15, дотянувшись сверху и потянув язычок прямо вверх от нижнего края дисплея.

Повторите предыдущий шаг для полосы 14.

В последний раз подсоедините кабели питания и данных дисплея.

Не забудьте закрепить металлическую удерживающую скобу на кабеле данных дисплея.

Проверьте стекло прямо перед веб-камерой на наличие пыли и других загрязнений. При необходимости протрите его микрофибровой салфеткой перед закрытием дисплея.

Удерживайте дисплей одной рукой, пока снимаете защитные подложки в следующих шагах, или слегка опирайте его о корпус iMac.

Снимите одну сторону защитной пленки с полосы 11, потянув её язычок прямо вверх.

Снимите другую сторону защитной пленки с полосы 11.

Повторите предыдущие шаги, чтобы снять защитные пленки со всех оставшихся клеевых полос (обозначенных 11, 12 и 13).

Снимите ленту, закреплявшую дисплей на заднем корпусе.

Чтобы обеспечить прочное сцепление, аккуратно уложите iMac на спину (экран вверх) и нажмите аккуратно, но с усилием по всем четырём краям дисплея.
