Замена клавиатуры MacBook Air 13" начала 2015 г.

Прежде чем начинать, рекомендуется внимательно ознакомиться с инструкцией целиком, чтобы получить полное представление о задействованных процессах.

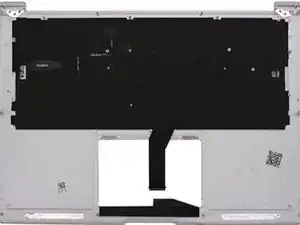

Мы начинаем на этапе, когда верхняя панель со всеми компонентами уже снята, за исключением микрофона, подсветки и клавиатуры. Теперь мы можем приступить к их удалению, установке новой клавиатуры и, при необходимости, новой подсветки.

Опционально: можно снять трекпад, но это не обязательно — я всегда оставлял его на месте без каких-либо проблем.

Подсветку необходимо снимать осторожно, чтобы не повредить её; если вы заменяете этот компонент, можно просто отрывать её.

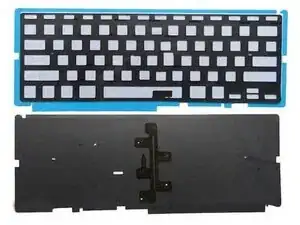

Подсветка состоит из трёх слоёв: самой хрупкой светорассеивающей пленки, прозрачного пластикового слоя и очень хрупкого шаблона раскладки клавиатуры. Мы НЕ должны повредить эти элементы, если собираемся использовать их повторно, поэтому требуется предельная осторожность. Они склеены между собой, но при аккуратном обращении их можно разъединить.

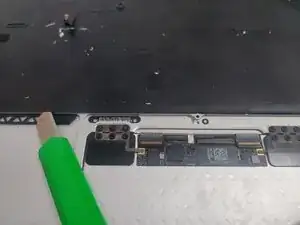

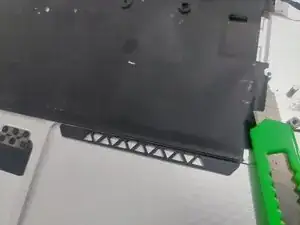

Используя острый маленький ручной нож или аналогичный инструмент, очень осторожно подденьте край подсветки, проведя лезвием под местом клея — мы не хотим порвать этот чрезвычайно хрупкий элемент.

Некоторые советуют использовать тепловую пушку, но это, скорее всего, деформирует подсветку от нагрева и сделает её непригодной.

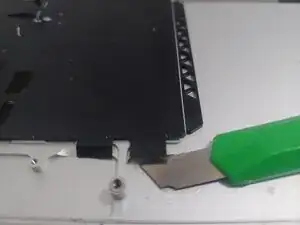

Когда удастся приподнять достаточно большой участок, вы можете очень аккуратно оттянуть подсветку, проявляя особую осторожность, чтобы не порвать её. Для помощи можно опираться на прочность средней пластиковой пластины при подъёме. После снятия отложите её в сторону — она будет использована снова на следующем этапе.

При необходимости можно аккуратно удалить пятна или загрязнения мягкой кистью или тканью, смоченной в спирте, чтобы подготовить деталь к повторной установке.

После снятия подсветки можно приступать к выкручиванию всех маленьких винтов, расположенных по внешнему краю клавиатуры.

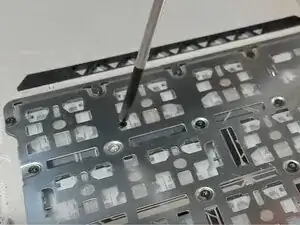

С помощью маленькой отвёртки отвинтите и удалите ВСЕ маленькие винты по периметру клавиатуры. Всего их около 40 штук.

Крайне важно дважды проверить, что ВСЕ винты удалены — иначе клавиатура не выйдет из корпуса.

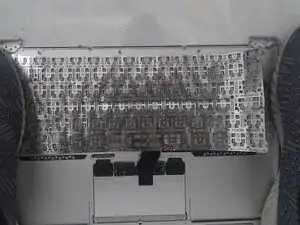

Когда все винты сняты, мы почти готовы извлечь клавиатуру. Мы НЕ должны каким-либо образом изгибать верхнюю панель, поэтому нужно КРЕПКО СТОЯТЬ на её краях, чтобы предотвратить подъём или смещение — это может привести к деформации корпуса, чего следует избегать.

Настоятельно рекомендуется надеть прочные толстые перчатки, чтобы сначала приподнять край клавиатуры и аккуратно отогнуть её достаточно, чтобы получить сильный захват. Края клавиатуры ОЧЕНЬ ОСТРЫЕ и могут легко порезать тонкие материалы или кожу, поэтому требуется ПОВЫШЕННАЯ ОСТОРОЖНОСТЬ.

В качестве альтернативы можно использовать старую тряпку или плотную ткань для защиты от возможных серьёзных порезов пальцев и костяшек при удалении клавиатуры.

Рекомендуется также предварительно снять как можно больше клавишных колпачков вместе с фиксаторами — всегда полезно иметь запасные части, особенно если вы часто ремонтируете ноутбуки Apple или на случай повреждения новой клавиатуры, так как при извлечении клавишные колпачки и заклёпки могут разлететься.

Вы также можете подложить лист бумаги или пластика под корпус, чтобы предотвратить появление царапин при перемещении корпуса во время сильного рывка; ткань или тряпка снизят нагрузку на корпус при резком извлечении клавиатуры, что может предотвратить его деформацию.

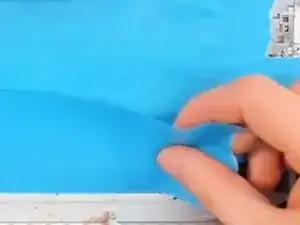

Можно использовать малярную ленту, чтобы полностью покрыть заднюю сторону клавиатуры — это поможет поймать все кусочки заклёпок, которые могут оторваться при вырывании клавиатуры.

Когда всё готово, возьмите КРЕПКИЙ И СНАРЯЖНЫЙ ЗАХВАТ и считайте до трёх... 1-2-3 и ВЫДЕРНИТЕ её одним резким движением. Кнопки и заклёпки разлетятся, так что будьте готовы! Чем медленнее вы действуете, тем выше риск деформации корпуса или травм. Ещё раз: край клавиатуры ОЧЕНЬ ОСТРЫЙ и не щадит рук и пальцев.

Старайтесь не тянуть слишком вверх, вместо этого тяните в одной плоскости с клавиатурой — это снизит нагрузку вверх на корпус.

Как только мы успешно удалим клавиатуру, нужно убрать все остатки заклёпок из корпуса. Это не так страшно, как кажется, и может занять всего несколько минут.

Положите пустую верхнюю часть корпуса на ткань, чтобы избежать царапин, и поставьте её вплотную к стене. Так корпус НЕ МОЖЕТ сдвинуться, пока мы ВЫБИВАЕМ заклёпки. По возможности избегайте ставить корпус на кухонную плитку — она легко может треснуть, когда мы будем выбивать заклёпки!

Используя инструмент с плоским лезвием, например скребок, держите инструмент как можно более горизонтально, чтобы не поцарапать сам корпус, приложите его к заклёпкам и просто выбейте их. Иногда за один удар можно выбить 2–3 заклёпки и даже больше.

Некоторые могут предложить сточить старые головки заклёпок шлифовальной машиной, но это занимает слишком много времени и может затруднить удаление оставшихся частей заклёпок, так как они могут оказаться слишком мелкими. Цель — выбить заклёпки так, чтобы остались отверстия для вкручивания.

Вы заметите, что когда заклёпки вылетают, они оставляют идеально подходящее отверстие для всех маленьких винтов, которыми мы должны прочно закрепить клавиатуру в корпусе.

Дважды проверьте, что ВСЕ заклёпки успешно удалены. Хорошая идея — провести пальцем по местам, где были заклёпки, чтобы убедиться, что всё ровно и отверстия чистые и готовы принять винт, иначе новая клавиатура не будет плотно сидеть в корпусе.

* В худшем случае, если некоторые заклёпки остались и не полностью вышли из отверстия или были срезаны, возможно, потребуется использовать маленькое тонкое сверло, чтобы просверлить отверстие, но будьте осторожны и не углубляйтесь более чем на 1 мм, иначе есть риск просверлить насквозь корпус.

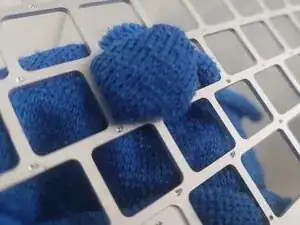

* Также хорошее время взять тряпку и тщательно очистить отверстия под клавиши в корпусе, так как в них часто скапливается грязь или мусор от ранее липких пальцев.

Рекомендуется подложить под корпус что-то, что немного приподнимет его (я использую для этого динамики), чтобы клавиатура полностью опустилась в пазы перед тем, как что-либо закручивать. Это позволит клавиатуре всегда располагаться ровно и плотно к корпусу.

Установите новую клавиатуру в корпус и начните с вкручивания винтов в четырёх углах и по центру сторон, используя несколько винтов.

Винты очень маленькие и могут легко провалиться внутрь клавиатуры, поэтому совет: слегка накройте заднюю часть клавиатуры лентой или чем-то подобным и аккуратно оттягивайте её, когда нужно получить доступ к следующему отверстию для винта.

Важно периодически проверять, не залипают ли клавиши при нажатии. Если это происходит, нужно ослабить все винты, чтобы клавиатура могла сдвинуться на долю миллиметра и предотвратить трение о корпус. Это редко, так как клавиатуры подгоняются точно. Хорошая идея проверить это до того, как будет закручено слишком много винтов.

Когда будете уверены, что всё идеально, можно начинать вкручивать винты в места, где раньше были заклёпки, двигаясь от центра к краям. Всего потребуется около 110 маленьких винтов, чтобы надёжно закрепить клавиатуру и исключить её прогиб при наборе текста.

Когда вы убедитесь, что клавиатура установлена правильно и нет залипающих клавиш, особенно верхних маленьких функциональных клавиш, которые чаще всего залипают, можно подготовиться к установке старой или новой подсветки в корпус.

На этом этапе можно изменить цвет подсветки, вставив тонкий пластиковый слой между подсветкой и средней прозрачной пластиковой панелью. Цветные пакеты для мусора подходят, так как они достаточно тонкие и не сильно поглощают свет. Различные цвета можно найти в ближайшем магазине.

Аккуратно пройдитесь по краям 3M-лентой там, где была старая лента, оставляя как можно меньше зазора — это поможет в случае попадания грязи, пыли или при аварийном проливе воды на плату, либо по крайней мере сведёт риск к минимуму.

Новая подсветка обычно поставляется с предустановленной клейкой лентой, в этом случае нет необходимости использовать 3M-ленту,

Также можно изменить цвет подсветки, добавив тонкий слой прозрачного цветного пластика, заменив существующую прозрачную панель или наложив его сверху; это будет работать, если пластик достаточно тонкий и не поглощает слишком много света.

Можно также покрыть лентой все винты вдоль центральных рядов, но не снимайте защитную плёнку, иначе у вас возникнут трудности с позиционированием подсветки! Это лишь поможет удержать любой винт, который может ослабнуть и застрять под клавишей.

Аккуратно поместите подсветку в правильное положение, убедитесь, что она лежит ровно и равномерно, и что 4 направляющие или крепления для платы не закрыты, затем аккуратно проведите пальцем по краям подсветки, прижимая её к корпусу для надёжного закрепления.

Когда вы убедитесь, что всё надёжно закреплено, можно собирать ноутбук. Работа завершена.
