Замена кабеля жёсткого диска/ИК-датчика MacBook Pro 15" Unibody, конец 2011 г.

Удалите следующие десять винтов, крепящих нижнюю крышку к верхней части корпуса:

Три крестообразных винта 13,5 мм (14,1 мм).

Семь крестообразных винтов 3 мм.

При выкручивании обратите внимание, что они выходят под небольшим углом. При повторной установке их нужно вставлять так же.

Двумя руками приподнимите нижнюю крышку вблизи вентиляционного отверстия, чтобы отщелкнуть её от двух зажимов, крепящих её к верхней части корпуса.

Снимите нижнюю крышку и отложите в сторону.

Для некоторых ремонтов (например, жёсткого диска) отключать разъём батареи необязательно, но рекомендуется, поскольку это предотвращает случайное короткое замыкание элементов на плате. Если вы не отключаете разъём батареи, будьте осторожны — части платы могут быть под напряжением.

Используйте край лопатки, чтобы приподнять разъём батареи вверх из гнезда на плате.

Полезно приподнимать с обоих коротких сторон разъёма, чтобы «вывести» его из гнезда.

Небольшим изгибом отведите кабель батареи от его гнезда на плате, чтобы он случайно не подключился во время работы.

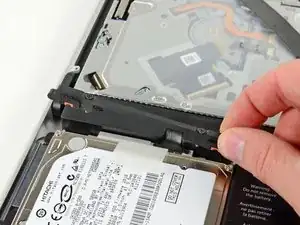

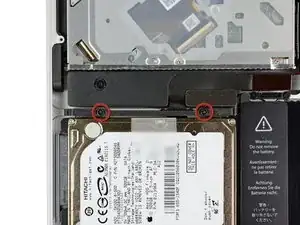

Удалите два крестообразных винта, крепящих кронштейн жёсткого диска к верхней части корпуса.

Эти винты прикреплены к кронштейну жёсткого диска.

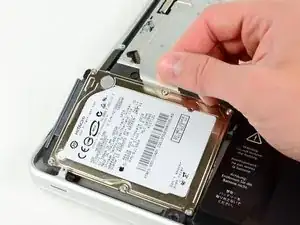

Поднимите фиксирующий кронштейн и выньте его из верхней части корпуса.

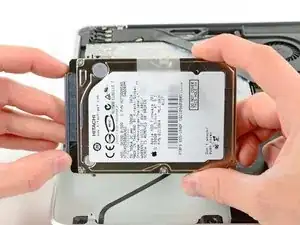

Поднимите жёсткий диск за вытачку и вытяните его из шасси, следя за кабелем, который его соединяет с компьютером.

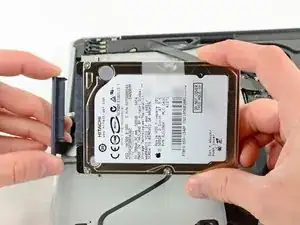

Снимите кабель жёсткого диска, потянув его разъём прямо от жёсткого диска.

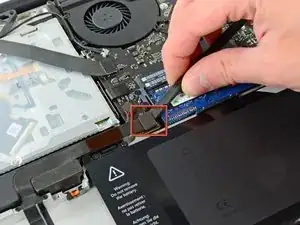

Используйте плоский конец лопатки, чтобы приподнять разъём кабеля жёсткого диска вверх от платы.

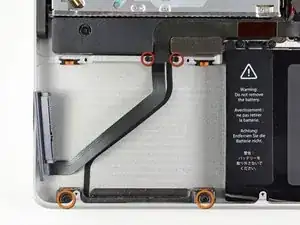

Удалите следующие четыре винта, крепящие кабель жёсткого диска и ИК-датчик к верхней части корпуса:

Два крестообразных винта 1,5 мм.

Два крестообразных винта 4 мм.

Сдвиньте кронштейн жёсткого диска и ИК-датчика от края верхней части корпуса.

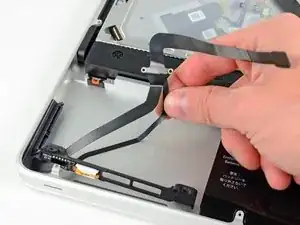

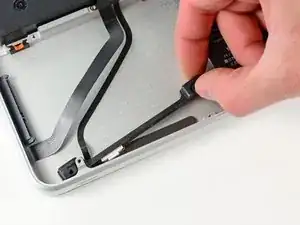

Осторожно отклейте кабель жёсткого диска и ИК-датчика от верхней части корпуса.

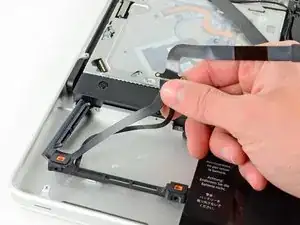

Выньте сборку жёсткого диска и ИК-датчика из верхней части корпуса.

Ваша запасная деталь может содержать или не содержать передний (датчиковый) кронштейн. Если его нет, вам нужно будет перенести его на новый кабель.

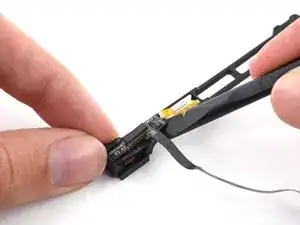

Используйте наконечник лопатки, чтобы перевернуть ZIF-разъём на кабеле жёсткого диска.

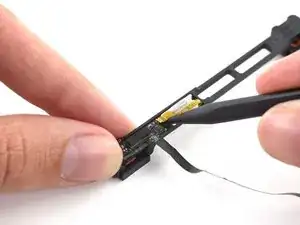

Осторожно вытяните кабель кронштейна датчика из ZIF-разъёма.

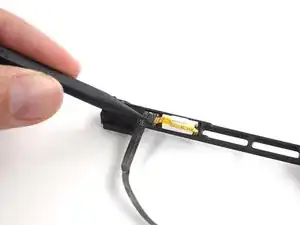

Используйте плоский конец лопатки, чтобы приподнять кабель жёсткого диска с кронштейна датчика.

Снимите клеевую защитную плёнку с нового кабеля жёсткого диска, приклейте его на кронштейн датчика и подключите кабель кронштейна датчика.
