Замена сабвуфера и правого динамика MacBook Pro 15" Unibody начала 2011 года

Удалите следующие десять винтов, фиксирующих нижнюю крышку к верхней части корпуса:

Три крестовых винта Phillips 13,5 мм (14,1 мм).

Семь крестовых винтов Phillips 3 мм.

При извлечении этих винтов обратите внимание, что они выкручиваются под небольшим углом. Их необходимо установить обратно точно так же.

Двумя руками поднимите нижнюю крышку вблизи вентиляционного отверстия, чтобы отщёлкнуть её с двух защёлок, фиксирующих её к верхней части корпуса.

Снимите нижнюю крышку и отложите в сторону.

Для некоторых ремонтов (например, замена жёсткого диска) отключение разъёма батареи не обязательно, но рекомендуется, так как это предотвращает случайное короткое замыкание элементов на материнской плате. Если вы не отключаете разъём батареи, будьте осторожны — части материнской платы могут быть под напряжением.

Используйте край лопатки, чтобы поддеть разъём батареи вверх из его гнезда на плате.

Полезно поддевать вверх с обеих коротких сторон разъёма, чтобы «вытянуть» его из гнезда.

Слегка отогните кабель батареи от его разъёма на материнской плате, чтобы он случайно не подключился во время работы.

Отключите разъём кабеля камеры от его гнезда на материнской плате.

Не тяните кабель вверх при отключении от материнской платы. Тяните кабель параллельно поверхности платы.

Используйте плоский конец лопатки, чтобы поддеть разъём AirPort/Bluetooth вверх из его гнезда на материнской плате.

Используйте плоский конец лопатки, чтобы поддеть разъём оптического привода вверх из его гнезда на материнской плате.

Удалите следующие два винта:

Будьте осторожны, эти винты легко сорвать. При отворачивании прилагайте сильное давление. Прочтите комментарии перед продолжением.

Один крестовой винт Phillips 8,6 мм

Один крестовой винт Phillips 3,9 мм

Осторожно поверните корпус платы AirPort/Bluetooth (с подключёнными кабелями AirPort/антенны) из нижней крышки.

Снимите три винта Torx T6 3,5 мм, фиксирующие оптический привод к верхней части корпуса.

Поднимите оптический привод вблизи его разъёма и отведите его от верхней части корпуса, чтобы вынуть из компьютера.

Используйте плоский конец лопатки, чтобы поддеть разъём кабеля жёсткого диска/ИК-датчика вверх от материнской платы.

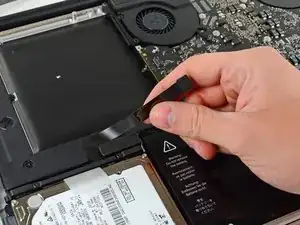

Отклейте кабель жёсткого диска от канавки в сборке сабвуфера и правого динамика.

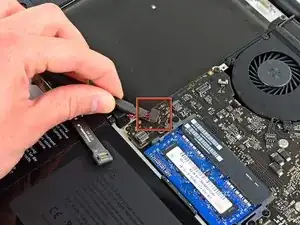

Используя плоский конец лопатки, подденьте разъём сабвуфера прямо вверх от материнской платы.

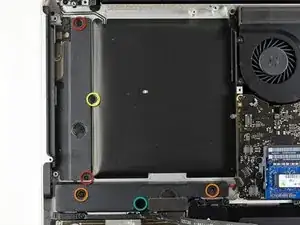

Удалите следующие шесть винтов, фиксирующих сабвуфер и правый динамик к верхней части корпуса:

Два крестовых винта Phillips 3,2 мм.

Два крестовых винта Phillips 12,3 мм.

Один крестовой винт Phillips 2,5 мм.

Один крестовой винт Phillips 8,3 мм.

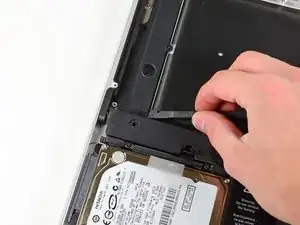

Используйте плоский конец лопатки, чтобы отщёлкнуть правый динамик из его углубления в верхней части корпуса.

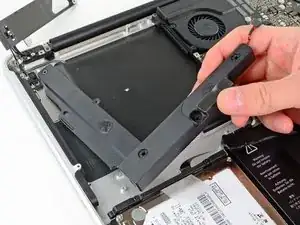

Выньте сборку сабвуфера и правого динамика из верхней части корпуса.
