Замена дисплея MacBook Pro 15" Unibody Late 2011

Удалите следующие десять винтов, фиксирующих нижнюю крышку к верхней части корпуса:

Три крестообразных винта Phillips 13,5 мм (14,1 мм).

Семь крестообразных винтов Phillips 3 мм.

При извлечении этих винтов обратите внимание, что они выкручиваются под небольшим углом. Их необходимо устанавливать обратно таким же образом.

Двумя руками подденьте нижнюю крышку вблизи вентиляционного отверстия, чтобы отщёлкнуть её с двух защёлок, фиксирующих её к верхней части корпуса.

Снимите нижнюю крышку и отложите в сторону.

Для некоторых ремонтов (например, жесткого диска) отсоединение разъёма аккумулятора не обязательно, но рекомендуется, так как это предотвращает случайное короткое замыкание электроники на материнской плате. Если вы не отключаете разъём аккумулятора, будьте осторожны, так как части материнской платы могут находиться под напряжением.

Используйте край лопатки, чтобы поднять разъём аккумулятора вверх из его гнезда на плате.

Полезно поддевать вверх с обеих коротких сторон разъёма, чтобы «вывести» его из гнезда.

Слегка отогните кабель аккумулятора от его гнезда на плате, чтобы он случайно не подключился во время работы.

Вытащите разъём кабеля камеры прямо из его гнезда на материнской плате.

Тяните кабель параллельно плоскости материнской платы в сторону отверстия для оптического привода.

Используйте плоский конец лопатки, чтобы аккуратно поддеть шлейф AirPort/Bluetooth и оторвать его от гнезда на материнской плате.

Используйте наконечник лопатки, чтобы поддеть четыре антенных разъёма и отжать их из гнёзд на плате AirPort/Bluetooth.

Выведите все четыре антенных кабеля из их каналов в корпусе AirPort/Bluetooth.

Выведите кабель камеры из его канала в корпусе AirPort/Bluetooth.

Удалите следующие два винта, фиксирующие сборку AirPort/Bluetooth к верхней части корпуса:

Один крестообразный винт Phillips 8,6 мм

Один крестообразный винт Phillips 3,9 мм

Снимите сборку AirPort/Bluetooth с верхней части корпуса, следя за тем, чтобы ни один кабель не застрял.

Удалите крестообразный винт Phillips 8,6 мм, фиксирующий держатель антенного/кабельного узла к верхней части корпуса.

Снимите держатель антенного/кабельного узла с верхней части корпуса.

При обратной сборке поместите ближайшую металлическую контактную лепесток поверх отверстия, в которое вкручивается крестообразный винт, и затем установите винт.

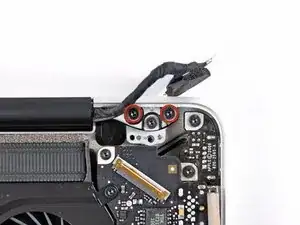

Удалите два из трёх винтов Torx T6 6 мм, фиксирующих правую сторону дисплея к верхней части корпуса.

Мы намеренно оставляем один винт, прикрепляющий дисплей к верхней части корпуса, чтобы помочь в дальнейших шагах.

Перед повторной установкой винта, ближайшего к углу корпуса, убедитесь, что расположенная рядом металлическая контактная лепесток не зажата под петлёй.

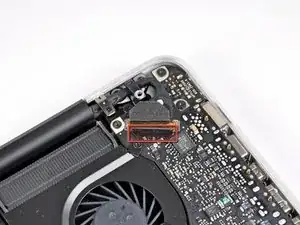

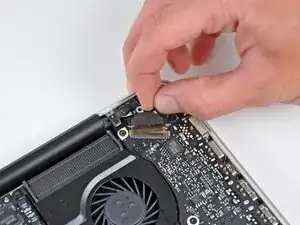

Возьмитесь за пластиковую тянущую вкладку, прикреплённую к защёлке кабеля данных дисплея, и поверните её вверх и через соединитель в сторону блока питания (DC-In).

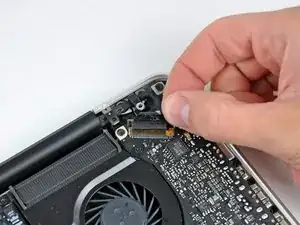

Тяните кабель данных дисплея прямо назад (не вверх) из его гнезда на материнской плате.

Не поднимайте кабель данных дисплея вверх, поскольку его гнездо очень хрупкое. Тяните кабель параллельно плоскости материнской платы.

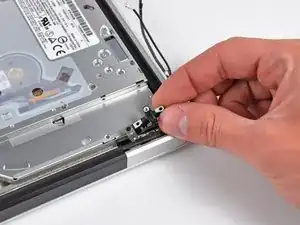

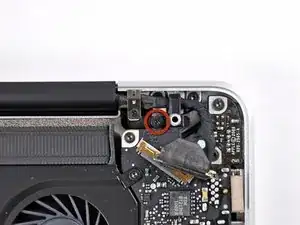

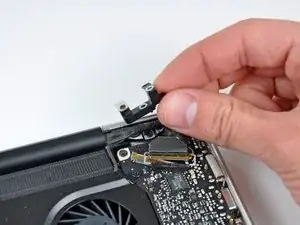

Удалите крестообразный винт Phillips 8,6 мм, фиксирующий держатель кабеля данных дисплея к верхней части корпуса.

Снимите держатель кабеля данных дисплея с верхней части корпуса.

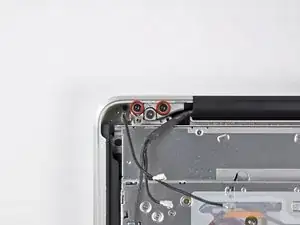

Удалите два из трёх винтов Torx T6 6 мм, фиксирующих левую сторону дисплея к верхней части корпуса.

Мы намеренно оставляем один винт, прикрепляющий дисплей к верхней части корпуса, чтобы помочь в дальнейших шагах.

При обратной сборке узел дисплея и корпус MacBook могут быть слегка смещены. С установленными всеми шестью винтами T6 и закрытым ноутбуком проверьте выравнивание. При необходимости ослабьте эти шесть винтов для корректировки выравнивания, а затем снова затяните их.

Откройте MacBook Pro так, чтобы дисплей был перпендикулярен верхней части корпуса.

Положите открытый MacBook Pro на стол как на фото.

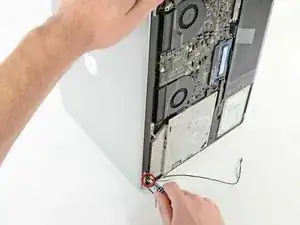

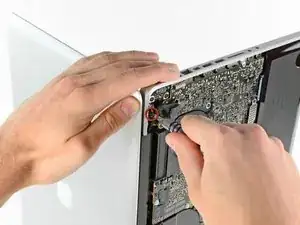

Держа дисплей и верхнюю часть корпуса вместе левой рукой, удалите оставшийся винт T6 из верхнего кронштейна дисплея.

Обязательно держите дисплей и верхнюю часть корпуса вместе левой рукой. Невыполнение этого может привести к падению освобождённого узла дисплея/верхней части корпуса, что может повредить компоненты.

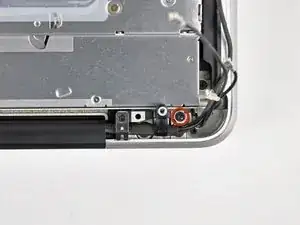

Удалите последний оставшийся винт Torx T6, фиксирующий дисплей к верхней части корпуса.

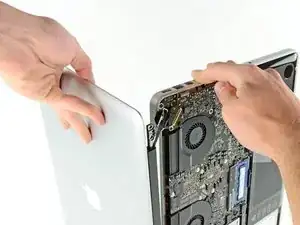

Возьмите верхнюю панель правой рукой и слегка поверните её в сторону верхней части дисплея, чтобы верхнее крепление дисплея очистило край верхней панели.

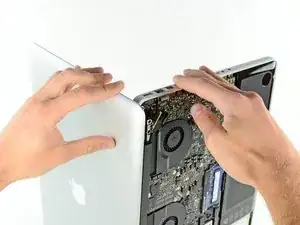

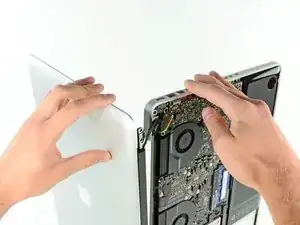

Слегка отведите дисплей от верхней панели.

Поднимите дисплей вверх и от верхней панели, следя за тем, чтобы не зацепить крепления или кабели.
