Замена верхней крышки MacBook Pro 15" Unibody Early 2011
Замена верхней крышки требует удаления практически всех компонентов внутри Вашего MacBook Pro.
Шаг 1

Удалите следующие десять винтов, крепящих нижнюю крышку к верхней:
Три крестообразных винта Phillips длиной 13,5 мм (14,1 мм).
Семь крестообразных винтов Phillips длиной 3 мм.
При снятии этих винтов обратите внимание, что они выкручиваются под небольшим углом. Их необходимо устанавливать обратно таким же образом.
Шаг 2

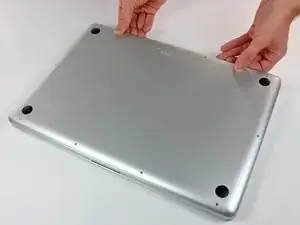

Держась за вентиляционное отверстие обеими руками, подденьте нижнюю крышку, чтобы отщелкнуть её от двух защёлок, фиксирующих её к верхней крышке.
Снимите нижнюю крышку и отложите её в сторону.
Шаг 3

Для некоторых ремонтов (например, жёсткого диска) отключение разъёма аккумулятора не обязательно, но рекомендуется, так как это предотвращает случайное короткое замыкание электроники на плате. Если Вы не отключаете разъём аккумулятора, будьте осторожны, так как части платы могут находиться под напряжением.

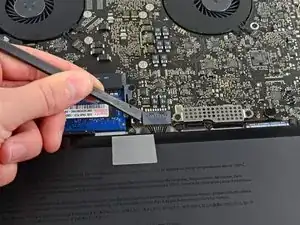

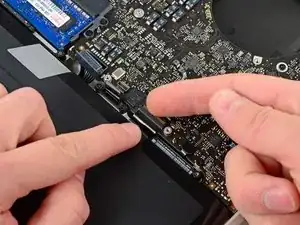

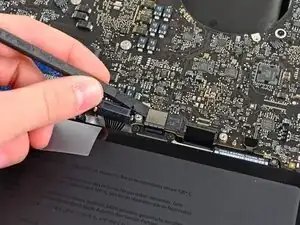

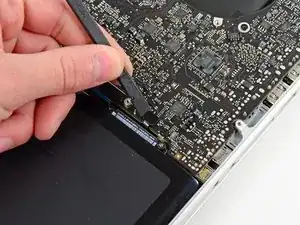

Используйте край лопатки, чтобы поддеть разъём аккумулятора и поднять его вверх из гнезда на плате.
Полезно поддевать вверх с обеих коротких сторон разъёма, чтобы «пошагово» вывести его из гнезда.
Шаг 4

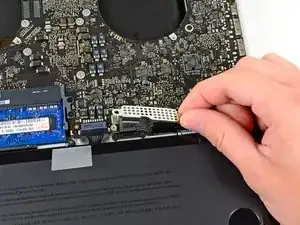

Ненамного отогните кабель аккумулятора от его гнезда на плате, чтобы он случайно не подключился во время работы.
Шаг 5

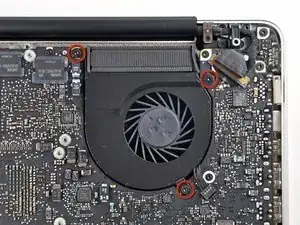

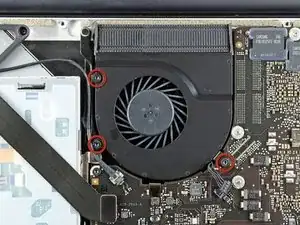

Удалите три винта T6 Torx длиной 3,4 мм, которыми левый вентилятор прикреплён к плате.
В некоторых моделях эти винты T6 Torx могут иметь длину 3,1 мм.
Шаг 6

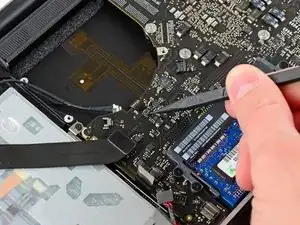

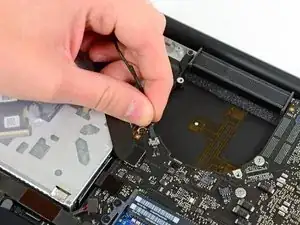

Используйте плоский конец лопатки, чтобы отключить разъём левого вентилятора от платы.
Полезно осевым скручиванием лопатки под проводами вентилятора освободить разъём.

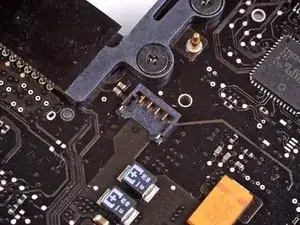

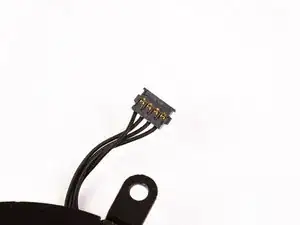

На второй и третьей фотографиях видно гнездо вентилятора и сам разъём. Будьте осторожны, чтобы не отломать пластиковое гнездо вентилятора от платы, поднимая разъём прямо вверх. Планировка платы на второй фотографии может немного отличаться от Вашего устройства, но гнездо вентилятора одинаково.
Шаг 7

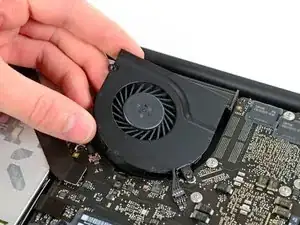

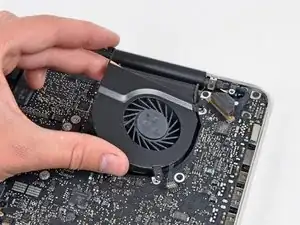

Поднимите левый вентилятор из верхней крышки.
Шаг 8

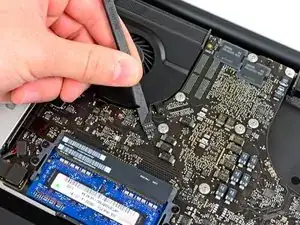

Используйте плоский конец лопатки, чтобы поднять разъём правого вентилятора из его гнезда на плате.
Полезно осевым скручиванием лопатки под проводами вентилятора освободить разъём.
Шаг 9

Удалите три винта T6 Torx длиной 3,4 мм (3,1 мм), которыми правый вентилятор прикреплён к плате.
Поднимите правый вентилятор и выньте его из отверстия в верхней крышке.
Шаг 10

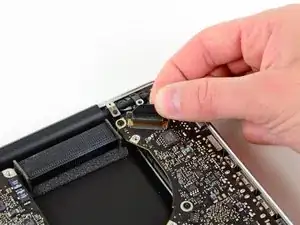

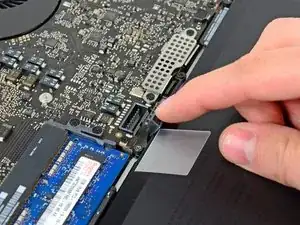

Вытащите кабель камеры из его гнезда на плате.
Не тяните кабель камеры вверх при отключении. Подъём кабеля вверх может повредить как сам кабель, так и плату. Тяните кабель параллельно поверхности платы.
Шаг 11

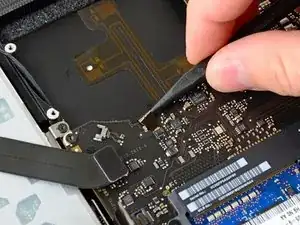

Используйте плоский конец лопатки, чтобы поддеть разъём AirPort/Bluetooth и поднять его из гнезда на плате.
Шаг 12

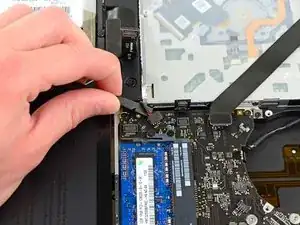

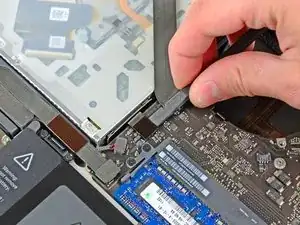

Используйте плоский конец лопатки, чтобы поднять разъём оптического привода из его гнезда на плате.
Шаг 13

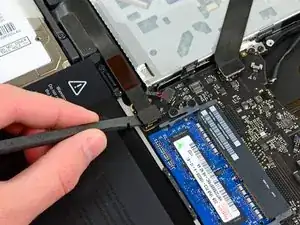

Отключите кабель жёсткого диска/датчика ИК от его гнезда на плате, подняв его снизу вверх под разъём.
Шаг 14

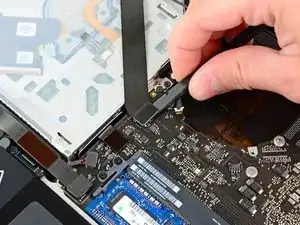

Используйте плоский конец лопатки, чтобы поднять разъём сабвуфера/правого динамика из его гнезда на плате.
Подденьте снизу, под проводами.
Шаг 15

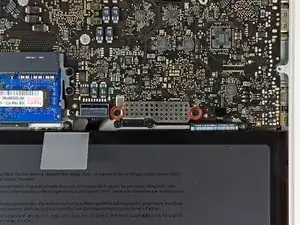

Удалите два крестообразных винта Phillips длиной 1,5 мм (1,2 мм), которыми крышка кабеля клавиатуры/трекпада крепится к плате.
Снимите крышку с платы и отложите её в сторону.
Шаг 16

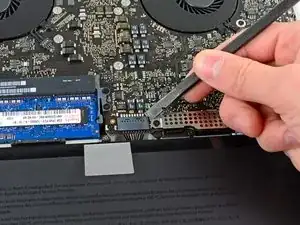

Используйте плоский конец лопатки, чтобы поддеть разъём трекпада и вывести его из гнезда на плате.
Шаг 17

Используйте ноготь, чтобы откинуть фиксирующую защёлку ZIF-разъёма ленточного кабеля клавиатуры.
Убедитесь, что Вы поддеваете именно откидывающуюся фиксирующую защёлку, не сам разъём.
Используйте кончик лопатки, чтобы вынуть ленточный кабель клавиатуры из его разъёма.
Шаг 18

Используйте плоский конец лопатки, чтобы поднять разъём индикатора состояния батареи и вынуть его из гнезда на плате.
Шаг 19

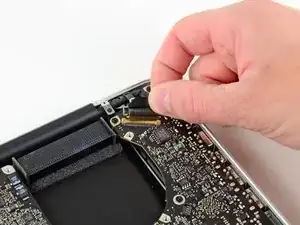

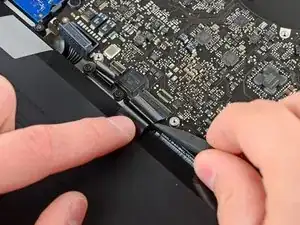

Возьмитесь за пластиковую тянущую полоску, закреплённую в замке кабеля дисплея, и поверните её в сторону разъёма питания (DC-In) компьютера.
Вытяните кабель дисплейных данных прямо из его гнезда на плате.
Не тяните кабель дисплея вверх, так как его гнездо очень хрупкое. Тяните кабель параллельно поверхности платы.
Шаг 20

Используйте наконечник лопатки, чтобы перевернуть фиксирующую плёнку вверх на ZIF-разъёме ленточного кабеля подсветки клавиатуры.
Убедитесь, что Вы поднимаете шарнирную фиксирующую плёнку, не сам разъём.
Выньте ленточный кабель подсветки клавиатуры из его разъёма.
Шаг 21

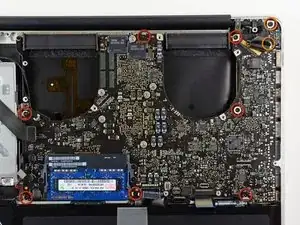

Удалите следующие девять винтов:
Семь винтов T6 Torx длиной 3,4 мм (3,1 мм) на плате логики
Два винта T6 Torx длиной 8 мм на плате питания DC-In
Шаг 22

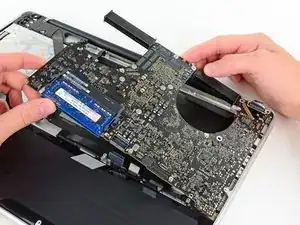

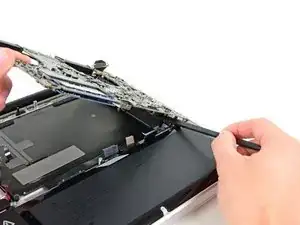

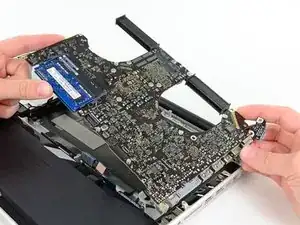

Осторожно приподнимите узел платы логики с левой стороны и выведите её из верхней части корпуса, следя за кабелем оптического привода и портами ввода-вывода, которые могут зацепиться при извлечении.
При необходимости используйте плоский конец лопатки, чтобы отделить микрофон от верхней части корпуса.
Оттяните сторону платы логики с портами ввода-вывода от края верхней части корпуса и извлеките узел платы логики.
Шаг 23

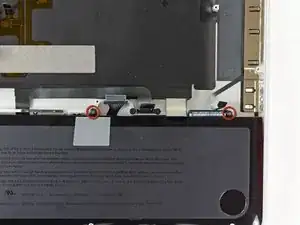

Удалите два трёхточечных винта длиной 7,5 мм (7,2 мм), фиксирующих аккумулятор к верхней части корпуса.
Шаг 24

Осторожно отлепите предупреждающую наклейку аккумулятора с верхней части корпуса между аккумулятором и оптическим приводом, чтобы обнаружить дополнительный трёхточечный винт.
Удалите последний трёхточечный винт длиной 7,5 мм (7,2 мм), фиксирующий аккумулятор к верхней части корпуса.
Не удаляйте наклейку с аккумулятора.
Шаг 25

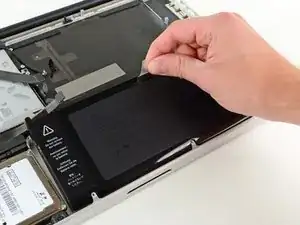

Используйте прикреплённую пластиковую язычок для вытягивания аккумулятора из верхней части корпуса.
Шаг 26

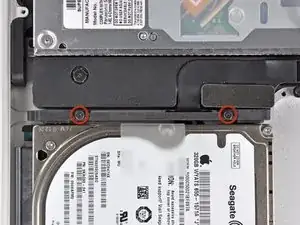

Удалите два винта с крестообразным шлицем, фиксирующие кронштейн жесткого диска к верхней части корпуса.
Эти винты закреплены в кронштейне жесткого диска.
Снимите кронштейн жесткого диска с верхней части корпуса.
Шаг 27

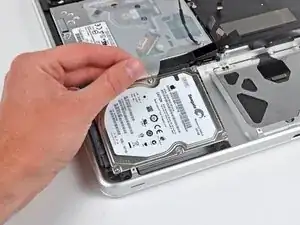

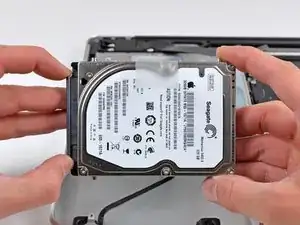

Используя прикреплённую язычок, приподнимите жесткий диск из верхней части корпуса.
Не пытайтесь полностью извлечь его пока — он всё ещё подключен к кабелю жесткого диска.
Шаг 28

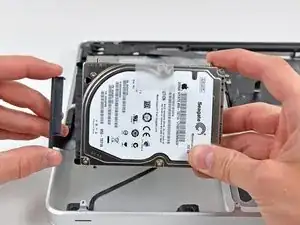

Выньте разъём жесткого диска из его гнезда на жёстком диске.
Тяните за разъём, а не за сам кабель.
Снимите жесткий диск и отложите в сторону.
Шаг 29

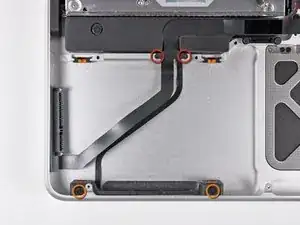

Удалите следующие четыре винта, фиксирующие кабель жесткого диска/ИК-датчика к верхней части корпуса:
Два винта с крестообразным шлицем длиной 2,5 мм (2,9 мм)
Два винта с крестообразным шлицем длиной 10 мм (9,6 мм)
Шаг 30

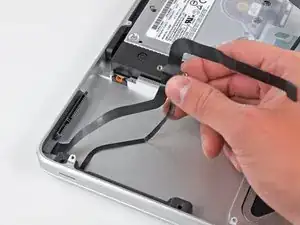

Осторожно отлейте кабель ИК-датчика от клея, прикрепляющего его к верхней части корпуса.
Оттяните кронштейн жесткого диска/корпус ИК-датчика от края верхней части корпуса.

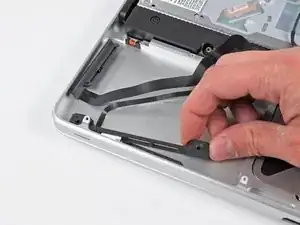

Снимите кабель жесткого диска/ИК-датчика с верхней части корпуса.
Шаг 31

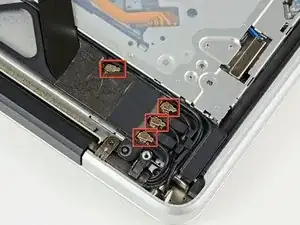

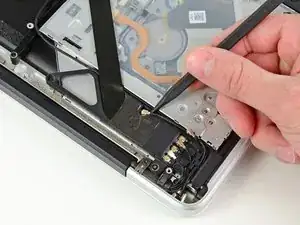

Используйте наконечник лопатки, чтобы поддеть четыре антенных разъёма и отсоединить их от гнёзд на плате AirPort/Bluetooth.
Шаг 32

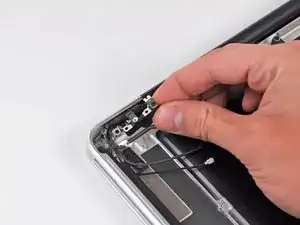

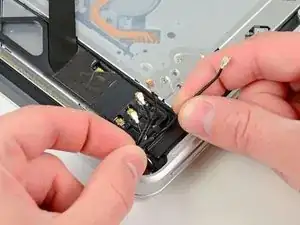

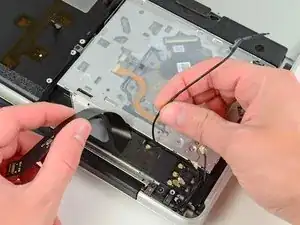

Выведите все четыре антенных кабеля из их каналов в корпусе модуля AirPort/Bluetooth.
Выведите кабель камеры из его канала в корпусе модуля AirPort/Bluetooth.
Шаг 33

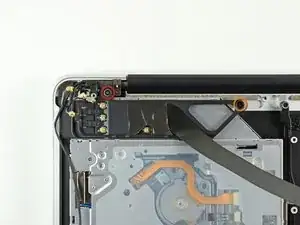

Удалите следующие два винта:
Один винт с крестообразным шлицем длиной 8,6 мм (8,4 мм)
Один винт с крестообразным шлицем длиной 3,9 мм

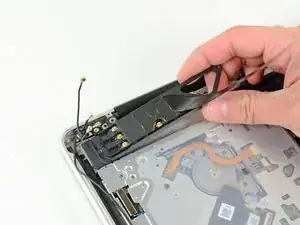

Снимите узел AirPort/Bluetooth с верхней части корпуса, следя за кабелями, которые могут зацепиться.
Шаг 34

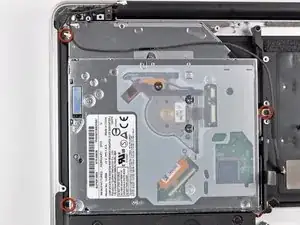

Удалите три винта T6 Torx длиной 3,5 мм (3,3 мм), фиксирующие оптический привод к верхней части корпуса.

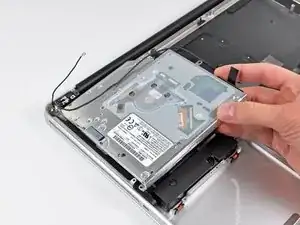

Поднимите оптический привод возле его разъёма и оттяните его от верхней части корпуса, чтобы извлечь из компьютера.
Шаг 35

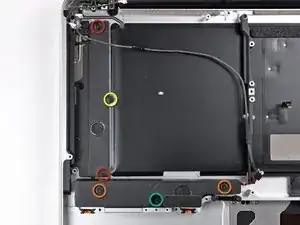

Удалите следующие шесть винтов, фиксирующих сабвуфер и правый динамик к верхней части корпуса:
Два винта с крестообразным шлицем длиной 3,2 мм (3,0 мм).
Два винта с крестообразным шлицем длиной 12,3 мм.
Один винт с крестообразным шлицем длиной 2,5 мм.
Один винт с крестообразным шлицем длиной 8,3 мм (8,1 мм).

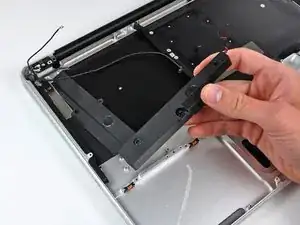

Поднимите узел сабвуфера и правого динамика и извлеките его из верхней части корпуса.
Шаг 36

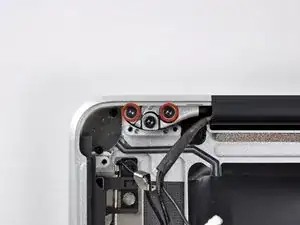

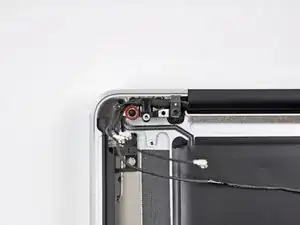

Удалите винт с крестообразным шлицем длиной 8,6 мм, фиксирующий держатель кабеля антенны/камеры в верхней левой части верхней части корпуса.
Снимите держатель кабеля антенны/камеры с верхней части корпуса.
Проверьте вашу новую деталь: возможно, потребуется перенести антенную проволоку и пластину, прикреплённые к верхней части корпуса. При снятии металлической пластины будьте осторожны — для её фиксации используется клей.
Шаг 37

Удалите винт с крестообразным шлицем длиной 8,6 мм (7,0 мм), фиксирующий держатель кабеля дисплейного интерфейса в верхней правой части верхней части корпуса.

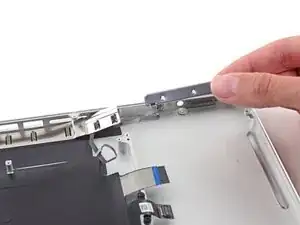

Снимите держатель кабеля дисплейного интерфейса с верхней части корпуса.
Шаг 38

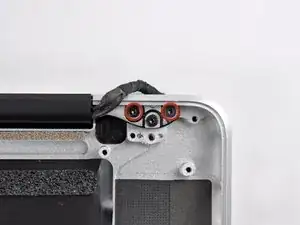

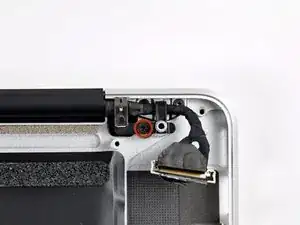

Удалите два из трёх винтов Torx T6 длиной 6 мм, крепящих правую сторону дисплея к верхней крышке.
Мы намеренно оставляем один винт, прикрепляющий дисплей к верхней крышке, чтобы облегчить последующие шаги.
Шаг 39

Удалите два из трёх винтов Torx T6 длиной 6 мм, крепящих левую сторону дисплея к верхней крышке.
Мы намеренно оставляем один винт, прикрепляющий дисплей к верхней крышке, чтобы облегчить последующие шаги.
Шаг 40

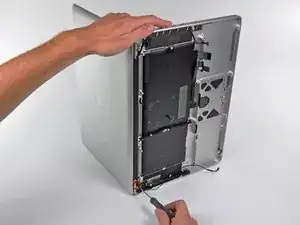

Откройте MacBook Pro так, чтобы дисплей был перпендикулярен верхней крышке.
Разместите открытый MacBook Pro на столе, как на фото.

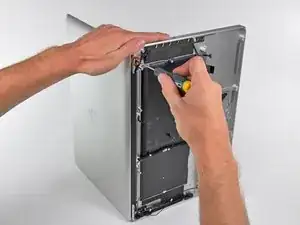

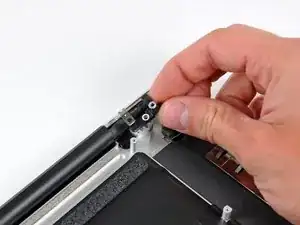

Держа дисплей и верхнюю крышку вместе левой рукой, удалите оставшийся винт Torx T6 из верхнего кронштейна дисплея.
Шаг 41

Обязательно удерживайте дисплей и верхнюю крышку левой рукой. В противном случае освобождённые дисплей и верхняя крышка могут упасть и повредиться.
Удалите последний оставшийся винт Torx T6, крепящий дисплей к верхней крышке.
Шаг 42

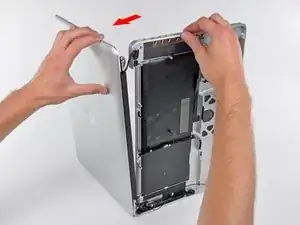

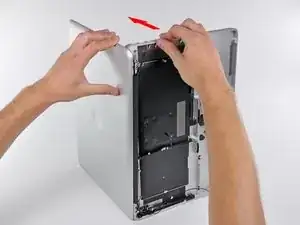

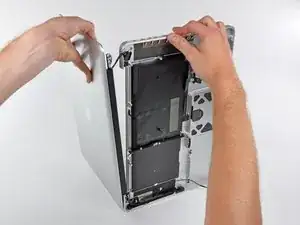

Возьмите верхнюю крышку правой рукой и слегка поверните её в сторону верхней части дисплея, чтобы верхний кронштейн дисплея освободил край верхней крышки.
Небольшим движением отведите дисплей от верхней крышки.
Поднимите дисплей вверх и от верхней крышки, следя за тем, чтобы кронштейны или кабели не застряли.
Шаг 43

Перед продолжением проверьте, установлен ли индикатор уровня батареи в запасной верхней крышке. Если нет — вам потребуется перенести индикатор уровня батареи на новую верхнюю крышку.
Если в запасной части индикатор уровня батареи уже установлен, остановитесь здесь.
Удалите три винта Phillips #00 длиной 2,0 мм, крепящие индикатор уровня батареи к верхней крышке.
Шаг 44

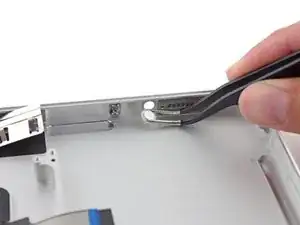

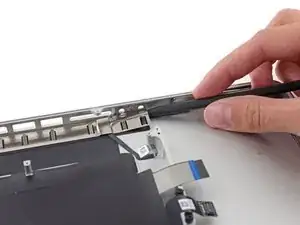

Используйте кончик лопатки, чтобы аккуратно приподнять край металлического экрана, закрывающего кабель индикатора уровня батареи.
Металлический экран слегка приклеен к верхней крышке и не требует большого усилия.
Возможно, этот металлический экран потребуется перенести на новую деталь.
Будьте осторожны, чтобы не повредить кабель индикатора уровня батареи при поддевании.
Шаг 45

Снимите индикатор уровня батареи.

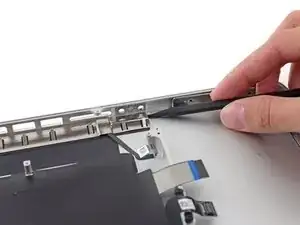

Кабель индикатора уровня батареи слегка приклеен к верхней крышке — используйте плоский конец лопатки и аккуратно отдергивайте, чтобы снять его.
Осторожно, чтобы не зацепить кабель индикатора уровня батареи за металлический экран.
Шаг 46

Снимите кнопку индикатора уровня батареи.
Обратите внимание на ориентацию для установки в запасной верхней крышке — большая, блестящая сторона должна быть обращена наружу.
В зависимости от вашей запасной верхней крышки возможно, вам также потребуется перенести трекпад. Следуйте этому руководству, чтобы снять и перенести трекпад.
Заключение
Для сборки устройства выполните указанные действия в обратном порядке.
Перевод руководства с ifixit.com
