Замена радиатора MacBook Pro 15" Unibody (конец 2011)
Для замены радиатора требуется извлечь плату логики и нанести новую термопасту.
Шаг 1

Снимите следующие десять винтов, крепящих нижнюю крышку к верхней части корпуса:
Три крестообразных винта Phillips длиной 13,5 мм (14,1 мм).
Семь крестообразных винтов Phillips длиной 3 мм.
При выкручивании обратите внимание, что они выходят под небольшим углом. При установке их необходимо вернуть в то же положение.
Шаг 2

Держась обеими руками, поднимите нижнюю крышку у вентиляционного отверстия, чтобы отщелкнуть её с двух защёлок, прикрепляющих её к верхней части корпуса.
Снимите нижнюю крышку и отложите в сторону.
Шаг 3

Для некоторых ремонтов (например, жёсткого диска) отключение разъёма аккумулятора не обязательно, но рекомендуется, поскольку это предотвращает случайные короткие замыкания на плате. Если вы не отключаете разъём аккумулятора, работайте осторожно, так как части платы могут находиться под напряжением.
Используйте край медиатора (лопатки), чтобы поддеть разъём аккумулятора вверх из его гнезда на плате логики.
Полезно поддевать вверх с обеих коротких сторон разъёма, чтобы «вывести» его из гнезда.
Шаг 4

Немного отогните кабель аккумулятора от его гнезда на плате логики, чтобы он случайно не подключился во время работы.
Шаг 5

Снимите три винта T6 Torx длиной 3,4 мм, крепящие левый вентилятор к плате логики.
В некоторых моделях эти винты T6 Torx могут иметь длину 3,1 мм.
Шаг 6


Используйте плоский конец медиатора, чтобы отключить разъём левого вентилятора от платы логики.
Полезно провернуть медиатор вдоль оси под проводами разъёма вентилятора, чтобы освободить соединение.
Разъём вентилятора и сам гнездо вентиляторного разъёма показаны на второй и третьей фотографиях. Будьте осторожны, чтобы не отломать пластиковое гнездо вентилятора от платы логики, поднимая разъём прямо вверх. Планировка платы логики на второй фотографии может незначительно отличаться от вашей, но разъём вентилятора одинаков.
Шаг 7

Поднимите левый вентилятор из верхней части корпуса.
Шаг 8

Используйте плоский конец медиатора, чтобы поддеть разъём правого вентилятора и извлечь его из гнезда на плате логики.
Полезно провернуть медиатор вдоль оси под проводами разъёма вентилятора, чтобы освободить соединение.
Шаг 9

Снимите три винта T6 Torx длиной 3,4 мм (3,1 мм), крепящие правый вентилятор к плате логики.
Выньте правый вентилятор из его посадочного места в плате логики.
Шаг 10

Вытяните кабель камеры из его гнезда на плате логики.
Не тяните кабель камеры вверх при отключении. Тяга вверх может повредить как кабель, так и плату логики. Вытягивайте кабель параллельно лицевой поверхности платы логики.
Шаг 11

Используйте плоский конец медиатора, чтобы поддеть разъём AirPort/Bluetooth и поднять его из гнезда на плате логики.
Шаг 12

Используйте плоский конец медиатора, чтобы поднять разъём оптического привода и извлечь его из гнезда на плате логики.
Шаг 13

Отключите кабель жёсткого диска/датчика ИК от его гнезда на плате логики, поддев его снизу и поднимая вверх.
Шаг 14

Используйте плоский конец медиатора, чтобы поднять разъём саббуфера/правого динамика и извлечь его из гнезда на плате логики.
Подденьте снизу, под проводами.
Шаг 15

Снимите два крестообразных винта Phillips длиной 1,5 мм (1,2 мм), крепящие крышку кабеля клавиатуры/трекпада к плате логики.
Поднимите крышку с платы логики и отложите в сторону.
Шаг 16

Используйте плоский конец медиатора, чтобы поддеть разъём трекпада и извлечь его из гнезда на плате логики.
Шаг 17

Используйте ноготь, чтобы откинуть фиксирующую крышку на ZIF-гнезде ленточного кабеля клавиатуры.
Убедитесь, что вы поднимаете именно откидную фиксирующую крышку, не само гнездо.
Используйте кончик медиатора, чтобы вытащить ленточный кабель клавиатуры из его гнезда.
Шаг 18

Используйте плоский конец медиатора, чтобы поддеть разъём индикатора заряда батареи и извлечь его из гнезда на плате логики.
Шаг 19

Возьмитесь за пластмассовую тянущую язычок, закреплённую на фиксаторе кабеля дисплея, и поверните его в сторону разъёма питания (DC-In) компьютера.
Вытяните кабель данных дисплея прямо из его гнезда на плате логики.
Не тяните кабель дисплея вверх, так как его гнездо очень хрупкое. Вытягивайте кабель параллельно лицевой поверхности платы логики.
Шаг 20

Используйте кончик лопатки, чтобы поджать удерживающую крышку ZIF-разъёма ленточного кабеля подсветки клавиатуры.
Убедитесь, что вы поднимаете именно шарнирную удерживающую крышку, а не сам разъём.
Выньте ленточный кабель подсветки клавиатуры из разъёма.
Шаг 21

Удалите следующие девять винтов:
Семь винтов T6 Torx длиной 3,4 мм (3,1 мм) на плате логики
Два винта T6 Torx длиной 8 мм на плате питания DC-In
Шаг 22


Осторожно приподнимите узел платы логики с левой стороны и выведите его из верхнего корпуса, следя за кабелем оптического привода и портами ввода-вывода, которые могут застрять при извлечении.
При необходимости используйте плоский конец лопатки, чтобы отделить микрофон от верхнего корпуса.
Оттяните сторону платы логики с портами ввода-вывода от стенки верхнего корпуса и извлеките узел платы логики.
Шаг 23

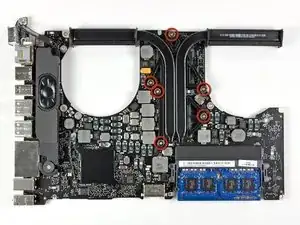

Положите плату логики на мягкую ровную поверхность так, чтобы радиатор был обращён вверх.
Удалите шесть винтов Phillips №1, фиксирующих радиатор к плате логики.
Следите за небольшими пружинами, находящимися под каждым винтом.
Шаг 24

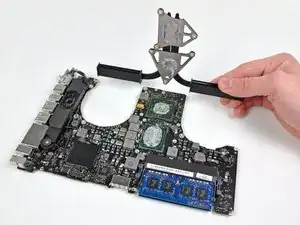

Снимите радиатор с платы логики.
Если радиатор кажется прикипевшим к плате логики после удаления всех шести винтов, полезно использовать лопатку, чтобы разделить эти компоненты.
Если вам нужно повторно установить радиатор на плату логики, у нас есть руководство по термопасте, которое облегчает замену термопасты.
Заключение
Чтобы собрать устройство обратно, следуйте этим инструкциям в обратном порядке.
