Замена батарейки PRAM в iMac Intel 21,5", EMC 2889

Поскольку петля может свободно двигаться, iMac будет неустойчив и неудобен для работы. Ремонт будет быстрым и простым с использованием фиксатора iMac, но его можно выполнить и без него.

Если вы используете картонный фиксатор iFixit, следуйте этим инструкциям по сборке, чтобы собрать его.

Перед началом любых работ с iMac: отключите компьютер от сети и нажмите и удерживайте кнопку питания в течение десяти секунд, чтобы разрядить конденсаторы блока питания.

Будьте очень осторожны, чтобы не касаться выводов конденсаторов и оголённых паяных соединений на задней стороне блока питания. Берите плату только за края.

Начиная с левой стороны экрана, около кнопки питания, вставьте инструмент для открытия iMac в зазор между стеклянной панелью и задней крышкой.

Ограничитель на инструменте для открытия iMac не позволит вставить колесо слишком глубоко. Если вы используете другой инструмент, вставляйте его не более чем на 3/8 дюйма в дисплей. В противном случае вы можете повредить кабели антенны и нанести серьёзный ущерб.

Используйте инструмент как скалку для пиццы — перемещайте его вдоль зазора, и он будет разрезать пенополиэтиленовый клей по центру.

Убедитесь, что вы всегда надавливаете ручкой сзади от режущего колеса. При вытягивании колесо может выскочить из ручки.

Перемещайте инструмент вверх вдоль левой стороны дисплея.

Продолжайте перемещать инструмент вверх по верхнему левому углу.

Разрежьте клей в верхней левой части дисплея.

Продолжайте двигаться вдоль верхней части дисплея.

Возможно, потребуется пройтись инструментом туда и обратно несколько раз по уже пройденному участку, чтобы максимально отделить клей.

Переместите инструмент вокруг верхнего правого угла дисплея.

Перекатите инструмент вниз вдоль правой стороны дисплея.

Завершите продвижение инструмента до нижней части правой стороны дисплея.

В этот момент необходимо пройтись инструментом по всей окружности дисплея, чтобы убедиться в максимально возможном удалении клея.

Хотя инструмент для открытия разрезал большую часть клея, дисплей всё ещё слегка приклеен к корпусу. Чтобы отделить остатки клея, потребуется пластиковая карта.

Установите iMac лицевой стороной вверх на стол.

Начиная с верхнего правого угла iMac, вставьте пластиковую карту между дисплеем и рамкой.

Осторожно, не вставляйте пластиковую карту глубже чем на 3/8 дюйма, иначе вы можете повредить внутренние компоненты.

Аккуратно поверните пластиковую карту в стороны, чтобы образовать зазор между дисплеем и рамкой.

Двигайтесь медленно и не перенапрягайте стекло дисплея — вам нужно создать зазор примерно 1/4 дюйма.

Перемещайте карту к центру дисплея, чтобы удалить остатки клея в верхнем правом углу iMac.

Обязательно остановитесь перед камерой iSight, чтобы не повредить её.

Вновь вставьте пластиковую карту в верхний правый угол и оставьте её там, чтобы клей не приклеился обратно.

Вставьте вторую пластиковую карту в зазор между дисплеем и рамкой вблизи верхнего левого угла iMac.

Аккуратно поверните карту вверх, немного увеличивая зазор между дисплеем и рамкой.

Как и с другой стороны, поворачивайте медленно, давая клею время отделиться, и осторожничайте, чтобы не повредить стекло дисплея.

Перемещайте пластиковую карту к центру, снова останавливаясь перед камерой iSight.

Вставьте пластиковую карту обратно в левый верхний угол.

Когда обе пластиковые карты будут вставлены, как показано, возле углов, аккуратно поверните их в стороны, чтобы увеличить зазор между дисплеем и корпусом.

Если какие-либо участки не разъединяются и словно приклеены, прекратите поворачивать и используйте одну из карт, чтобы разрезать оставшийся клей.

Начните приподнимать верхнюю часть дисплея от рамы.

Поднимайте дисплей лишь на несколько дюймов — кабели данных и питания дисплея всё ещё подключены к логической плате.

Поднимите дисплей достаточно высоко, чтобы обеспечить лёгкий доступ к разъёму, но не настолько, чтобы натягивать кабели и нагружать их соединения (примерно 20 см).

Держите дисплей одной рукой, а другой отключите кабель питания дисплея.

По-прежнему придерживая дисплей одной рукой, откиньте металлическую фиксирующую скобу на кабеле данных дисплея.

Осторожно вытяните кабель данных дисплея из его разъёма на логической плате.

Убедитесь, что вы вынимаете разъём кабеля данных дисплея прямо, параллельно материнской плате, чтобы не повредить его.

Поднимите дисплей в почти вертикальное положение.

На этом этапе по нижнему краю дисплея всё ещё остаётся полоска клея, которая удерживает дисплей внутри рамы, подобно шарниру. Ослабить этот клей можно, слегка покачивая дисплеем вверх и вниз несколько раз.

Очень осторожно обращайтесь с выводами конденсатора и любыми открытыми паяными соединениями на задней стороне блока питания (обведены красным).

Захватите маленькую выемку на конце одной из полос клея в нижней части дисплея и, потянув клей к верхней части iMac, снимите его.

Повторите этот шаг с другой полосой клея и удалите её.

Если одна из полос клея разорвётся до полного удаления, используйте пластиковую карту, чтобы разрезать остатки клея.

Поднимите дисплей от рамы и полностью извлеките его из iMac.

Может потребоваться медленно поднимать одной стороной, чтобы отслоить его от оставшегося клея.

Будьте предельно осторожны при обращении с дисплеем — он большой, тяжёлый и изготовлен из стекла.

После того, как клей отклеен, невозможно повторно использовать его для повторного закрепления дисплея. Следуйте данному руководству, чтобы заменить полосы клея, прикрепляющие дисплей к заднему корпусу.

Удалите следующие пять винтов с крестообразным шлицем, удерживающих нижнюю опорную скобу:

Четыре винта 3,2 мм

Один винт 1,7 мм

По крайней мере в некоторых машинах EMC 2544 все пять винтов имеют одинаковый размер.

Может потребоваться отогнуть клеящую ленту дисплея, расположенную по нижнему краю корпуса iMac, чтобы получить доступ к винтам.

Удалите нижнюю опорную скобу из корпуса iMac.

Аккуратно потяните разъём кабеля правого динамика строго вниз и выведите его из гнезда на логической плате.

Удалите два винта Torx длиной 10 мм T10, которые крепят правый динамик к заднему корпусу.

Резиновые шайбы удерживают винты плотно в динамике даже при ослаблении. Вы можете использовать пинцет или ноготь, чтобы снять винты, либо оставить их в сборке динамика.

Вставьте наконечник лопатки между правым динамиком и кабелем антенны и протяните её по правому краю динамика, чтобы извлечь кабель из канала.

Если доступ к каналу затруднён, можно слегка наклонить динамик вперёд (в сторону от задней крышки), чтобы получить доступ к кабелю антенны.

Наклоните правый динамик вперёд на 1 см от заднего корпуса.

Вытяните динамик вверх и извлеките его из iMac.

Удалите следующие винты Torx T10, крепящие кронштейны жёсткого диска к iMac:

Два винта по 21 мм

Один винт 9 мм

Один винт 27 мм

Удалите левый и правый кронштейны жёсткого диска из iMac.

В следующих шагах Ваши руки будут находиться вблизи открытой части блока питания. Не касайтесь лицевой стороны блока питания или оголённых паяных соединений. Это может привести к поражению высоким напряжением от больших конденсаторов, подключённых к плате.

Воспользуйтесь кончиком лопатки, чтобы аккуратно подтолкнуть каждую сторону разъёма кабеля кнопки питания и постепенно расшатать его, вынимая из разъёма.

Воспользуйтесь кончиком лопатки, чтобы аккуратно подтолкнуть каждую сторону разъёма кабеля управления блоком питания и постепенно расшатать его, вынимая из разъёма.

Выкрутите два винта Torx длиной 7,2 мм, крепящих блок питания к задней раме.

В более новых моделях iMac используются винты Torx длиной 7,2 мм с размером T8.

При сборке следите, чтобы кабель кнопки питания не оказался зажат позади платы.

При работе с блоком питания будьте предельно осторожны, чтобы не задеть выводы конденсаторов или оголённых паяных соединений на обратной стороне блока питания. Держитесь за плату только по краям.

Наклоните блок питания вперёд.

Поднимите блок питания немного вверх и отогните его от задней рамы.

Поверните блок питания против часовой стрелки, поднимая правую сторону примерно на дюйм выше левой.

Сдвиньте блок питания вправо, чтобы освободить его от винтовых стоек на задней раме.

Покачайте блок питания вперёд и извлеките его из паза в задней раме.

Не пытайтесь полностью извлечь блок питания из iMac — он всё ещё подключён к логической плате.

Будьте предельно осторожны, чтобы не задеть выводы конденсаторов или оголённых паяных соединений на обратной стороне блока питания. Держитесь за плату только по краям.

Переверните блок питания, чтобы получить доступ к разъёму кабеля постоянного тока, расположенному за логической платой.

Нажмите на язычок сзади разъёма кабеля постоянного тока и вытяните его прямо из разъёма на обратной стороне логической платы.

Может быть удобно положить iMac на спину для выполнения следующих нескольких шагов.

Воспользуйтесь плоским концом лопатки, чтобы нажать на фиксатор на боковой стороне разъёма кабеля ввода переменного тока.

Удерживая фиксатор нажатым лопаткой, возьмитесь за кабель ввода переменного тока и вытяните разъём прямо из гнезда.

Извлеките блок питания из iMac.

Аккуратно вытяните разъём кабеля вентилятора прямо из его гнезда на логической плате.

Выкрутите три винта Torx длиной 10 мм, крепящих вентилятор к задней раме.

На верхнем винте установлен резиновый изолятор, который поддерживает экран — оставьте его на месте.

Извлеките вентилятор из iMac.

Приподнимите жёсткий диск за край, ближайший к логической плате, и немного выдвиньте его из паза.

Жёсткий диск подключён одним комбинированным кабелем SATA питания и данных — не пытайтесь извлечь его полностью из iMac.

Воспользуйтесь лопаткой, чтобы отсоединить комбинированный кабель SATA питания и данных, аккуратно поддев большой пластиковый разъём от жёсткого диска.

Извлеките блок жёсткого диска из iMac.

Выкрутите винт Torx длиной 7,3 мм, крепящий лоток жёсткого диска к задней раме.

Снимите лоток жёсткого диска.

Аккуратно вытяните разъём кабеля левого динамика прямо из его гнезда на логической плате.

Освободите кабель левого динамика, вытянув его прямо вверх из фиксатора на задней стороне задней рамы.

Аналогично предыдущему шагу, освободите SATA-кабель и кабель питания, потянув тканевую оплётку строго вверх из фиксатора.

Отклейте полоску ленты, соединяющую разъём левого динамика с кабелями питания и передачи данных SATA.

Откройте металлическую защёлку разъёма кабеля камеры FaceTime.

Вытяните кабель камеры FaceTime прямо из его разъёма на материнской плате.

Это хрупкий разъём, который легко повредить.

Выкрутите два винта T5 Torx длиной 4,0 мм, крепящих четыре антенных разъёма к плате AirPort/Bluetooth.

Отсоедините все четыре антенных разъёма, поддев их строго вверх от разъёмов на плате AirPort/Bluetooth.

Используйте плоский край лопатки, чтобы поддеть разъём кабеля гнезда для наушников от его гнезда на материнской плате.

Слегка сдвиньте кабель вправо.

Снимите ленту, закрывающую воздуховод.

Выкрутите следующие винты T8 Torx, крепящие воздуховод к задней панели:

Два винта длиной 6,2 мм

Два винта длиной 4,7 мм

Выкрутите четыре винта T8 Torx длиной 7,3 мм, крепящих материнскую плату к задней панели.

Наклоните верхнюю часть материнской платы в сторону от задней панели.

Поднимите материнскую плату строго вверх и выньте её из iMac.

Будьте осторожны, чтобы не задеть плату за винтовые стойки на задней панели.

При установке материнской платы обратно убедитесь в правильном выравнивании внешних портов ввода-вывода. Плата может быть установлена неровно, даже если закреплена всеми винтами.

Для проверки правильной посадки материнской платы при закручивании винтов можно использовать USB-флешку и/или кабель Ethernet.

Батарейка PRAM зафиксирована пружинным контактом и двумя небольшими пластмассовыми выступами.

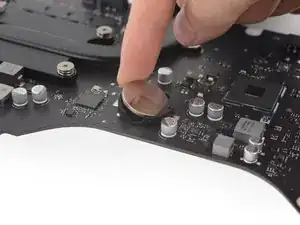

Осторожно толкните батарейку в сторону от двух пластмассовых выступов. (Это увеличит давление на пружинный контакт с противоположного конца.)

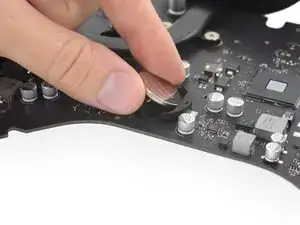

Как только край батарейки выйдет из-под двух выступов, наклоните её вверх и извлеките из гнезда.

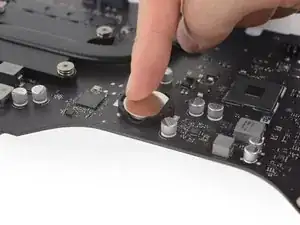

Извлеките батарейку PRAM.
