Замена микрофона в MacBook Pro 15" Retina Display середина 2012 года

Это руководство поможет вам заменить микрофон.

Шаг 1

Удалите следующие винты P5 pentalobe, крепящие нижнюю крышку к MacBook Pro:

Восемь 3,0 мм

Два 2,3 мм

Шаг 2

Поднимите нижнюю крышку, начиная от края, близкого к крышке сцепления, и снимите её с MacBook Pro.

Отложите нижнюю крышку в сторону.

Шаг 3

Отогните предупреждающую наклейку, закрывающую разъём аккумулятора.

Шаг 4

Используя плоский конец лопатки, аккуратно подденьте разъём аккумулятора и вытяните его вертикально вверх из гнезда на логической плате.

Отогните кабели аккумулятора назад и в сторону, чтобы разъём аккумулятора случайно не коснулся логической платы.

Шаг 5

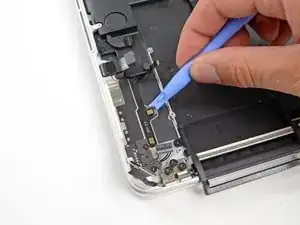

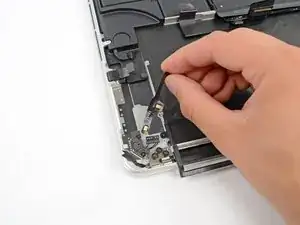

Используйте лопатку или пинцет, чтобы поддеть три кабеля антенны AirPort и вытянуть их вертикально вверх из разъёмов на плате AirPort.

Точки соединения кабеля хрупки. Поднимайте только за разъём, а не за гнездо или сам кабель.

Для повторного подключения аккуратно совместите разъём с гнездом и плоской стороной лопатки плотно нажмите его вниз.

Шаг 6

Используйте наконечник лопатки, чтобы сдвинуть вилку кабеля камеры в сторону вентилятора и вынуть её из гнезда на логической плате.

Вилка на фото содержит шесть контактов, но в некоторых моделях их двенадцать. Процесс извлечения вилки из гнезда одинаков для обоих вариантов.

Если вилка кабеля камеры не выходит легко из гнезда на логической плате, отогните резиновое покрытие над вентилятором для доступа к кабелю, затем осторожно потяните за кабель, одновременно подталкивая вилку лопаткой, чтобы вынуть её из гнезда.

Двигайте параллельно плате, сначала с одной стороны, затем с другой, чтобы постепенно «вывести» вилку из гнезда. Не поддёргивайте вверх, иначе повредите гнездо.

Шаг 7

Вставьте плоский конец лопатки под резиновое покрытие теплоотвода на правом вентиляторе.

Просуньте лопатку вдоль покрытия, чтобы освободить клей.

Поднимите покрытие и отогните его назад, чтобы получить доступ к лежащим под ним кабелям.

Шаг 8

Используйте пальцы, чтобы оторвать кабели AirPort/Camera от вентилятора.

Кабели приклеены к вентилятору, поэтому отрывайте их аккуратно, чтобы не повредить.

Осторожно выведите кабели из пластикового направляющего держателя.

Шаг 9

Если у разъёмов кабеля платы ввода-вывода нет выемок в прокладке, вам потребуется освободить запирающий рычаг под выемкой, чтобы вынуть кабель. В этом случае не поддёргивайте разъём вверх, пока рычаги не будут отщёлкнуты.

Плоским концом лопатки подденьте разъём кабеля платы ввода-вывода и вытяните его вертикально вверх из гнезда на логической плате.

При сборке подключайте этот конец первым, так как он не гнётся.

Аналогичным образом снимите разъём кабеля платы ввода-вывода с его гнезда на плате ввода-вывода.

Снимите кабель платы ввода-вывода с MacBook Pro.

Шаг 10

Удалите один винт T5 Torx 2,9 мм, крепящий карту AirPort к логической плате.

Шаг 11

Схватите стороны карты AirPort и поднимите её под небольшим углом (5–10˚), чтобы отделить лёгкий клей, прикрепляющий её к логической плате.

Вытяните карту AirPort параллельно из её разъёма на логической плате, чтобы снять её.

Шаг 12

Используйте наконечник лопатки, чтобы приподнять фиксирующую планку в ZIF-разъёме ленточного кабеля правого вентилятора.

Убедитесь, что вы поддераете именно шарнирную фиксирующую планку, а не само гнездо.

Начиная с верхней части кабеля, просуньте пластиковый инструмент для вскрытия под кабель правого вентилятора, чтобы освободить его с логической платы.

Будьте осторожны при освобождении кабеля, так как он сильно приклеен к логической плате.

Шаг 13

Удалите следующие три винта, крепящие правый вентилятор к логической плате:

Один винт T5 Torx 4,4 мм

Один винт T5 широкоголовый 3,9 мм

Один винт T5 Torx 5,0 мм с воротником 2 мм

Шаг 14

Поднимите и извлеките правый вентилятор из MacBook Pro.

При повторной установке вентилятора удобнее подключать ленточный кабель вентилятора по ходу опускания вентилятора на место, а не после установки трёх винтов вентилятора.

Шаг 15

Плоским концом лопатки подденьте резиновое покрытие теплоотвода с левого вентилятора.

Шаг 16

Удалите следующие три винта, закрепляющие левый вентилятор на плате логики:

Один винт T5 Torx 4.4 мм с воротником 2 мм

Один винт T5 Torx 5.0 мм с воротником 2 мм

Один винт T5 Wide Head Torx 3.9 мм

При повторной установке вентилятора и его винтов не затягивайте винты полностью, пока все они сначала не будут установлены свободно, чтобы вентилятор мог немного сместиться и правильно встать при вкручивании винтов в резьбовые стойки.

Шаг 17

Используйте наконечник лопатки, чтобы поднять защёлку удерживающей планки на ZIF-разъёме ленточного кабеля левого вентилятора.

Убедитесь, что Вы поднимаете шарнирную защёлку удерживающей планки, а не сам разъём.

Начиная с верхней части кабеля, подденьте пластиковым инструментом для вскрытия кабель левого вентилятора, чтобы освободить его от платы логики.

Будьте осторожны при освобождении кабеля, так как он сильно приклеен к плате логики. При необходимости используйте нагреватель iOpener или фен, чтобы нагреть кабель и размягчить клей, облегчая его снятие.

Поднимите левый вентилятор и извлеките его из устройства.

При повторной установке вентилятора проще подключить ленточный кабель вентилятора при опускании вентилятора на место, а не после установки трёх винтов вентилятора.

Шаг 18

Удалите один винт T5 Torx 3.1 мм, крепящий SSD к плате логики.

Шаг 19

Слегка приподнимите правую сторону SSD и решительным, прямым движением вытяните его из гнезда на плате логики.

Шаг 20

Используйте наконечник лопатки, чтобы поднять защёлку ленточного кабеля платы ввода-вывода и повернуть её в сторону батареи компьютера.

Используйте плоский конец лопатки, чтобы выдвинуть ленточный кабель платы ввода-вывода прямо из его разъёма на плате логики.

Не поднимайте ленточный кабель платы ввода-вывода вверх, так как его разъём очень хрупкий. Тяните кабель параллельно плоскости платы логики.

Шаг 21

Удалите два винта T5 Torx 3.1 мм, крепящие плату ввода-вывода к плате логики.

На некоторых моделях также удаление серебристого винта T5 Torx 3.5 мм с радиатора может облегчить снятие платы ввода-вывода.

Аккуратно приподнимите плату ввода-вывода и извлеките её из нижнего корпуса.

Шаг 22

Используйте плоский конец лопатки, чтобы поддеть разъём наушников и поднять его из гнезда на плате логики.

Шаг 23

Используйте плоский конец лопатки, чтобы поддеть разъём левого динамика и вынуть его из гнезда на плате логики.

Используйте наконечник лопатки, чтобы поддеть разъём правого динамика и вынуть его из гнезда на плате логики.

Убедитесь, что Вы поддевыете за головку кабеля, а не за сам разъём. Поддевание разъёма может привести к его отделению от платы логики.

Шаг 24

Отклейте любую ленту, закрывающую разъём ленточного кабеля клавиатуры.

Шаг 25

Используйте плоский конец лопатки, чтобы поднять защёлку удерживающей планки на ZIF-разъёме ленточного кабеля клавиатуры.

Подденьте только под шарнирную защёлку удерживающей планки, не под сам разъём, иначе Вы можете оторвать его от платы.

Используйте плоский конец лопатки, чтобы аккуратно вытолкнуть ленточный кабель клавиатуры из разъёма, сначала нажимая с одной стороны, затем с другой.

Шаг 26

Используйте плоский конец лопатки, чтобы поддеть разъём ленточного кабеля трекпада и поднять его из гнезда на плате логики.

Шаг 27

Используйте плоский конец лопатки, чтобы поддеть разъём подсветки клавиатуры и поднять его из гнезда на плате логики.

Шаг 28

Используйте наконечник лопатки или ноготь, чтобы поднять защёлку удерживающей планки на ZIF-разъёме ленточного кабеля микрофона.

Убедитесь, что Вы поднимаете шарнирную защёлку удерживающей планки, а не сам разъём.

Выньте ленточный кабель микрофона из разъёма.

Шаг 29

Используйте наконечник лопатки, чтобы поднять защёлку разъёма кабеля дисплея и повернуть её в сторону входа питания DC-In.

Вытяните кабель данных дисплея прямо из его разъёма на плате логики.

Не поднимайте кабель данных дисплея вверх, так как его разъём очень хрупкий. Тяните кабель параллельно плоскости платы логики.

Шаг 30

Используйте плоский конец лопатки, чтобы осторожно отжать резиновую заглушку винта на выступающей головке винта рядом с разъёмом MagSafe 2.

Шаг 31

Удалите следующие шесть винтов, крепящих плату логики к верхнему корпусу:

Один винт T5 Torx 2.6 мм

Два винта T5 Torx 5.8 мм

Один винт T5 Torx 3.8 мм

Один винт Raised Head T5 Torx 5.2 мм

Один серебристый винт T5 Torx 3.5 мм

Шаг 32

Используя плоский конец лопатки, аккуратно вытолкните разъем MagSafe 2 из его гнезда на нижней части платы логики.

При повторной установке платы логики проверьте провода в отмеченных местах, чтобы они не оказались зажатыми под платой логики.

По часовой стрелке сверху: клавиатура, трекпад, аккумулятор, правый динамик, подсветка клавиатуры, дисплей, микрофон, разъем для наушников, левый динамик.

Шаг 33

Снимите узел платы логики с MacBook Pro.

Шаг 34

Вставьте край пластикового инструмента для вскрытия под верхний микрофон.

Проведите лезвием пластикового инструмента вдоль нижней части верхнего микрофона, чтобы освободить клей.

Аналогичным образом освободите клей под нижним микрофоном.

Шаг 35

Снимите узел микрофона с MacBook Pro.

Заключение

Для повторной сборки устройства следуйте этим инструкциям в обратном порядке.

Перевод руководства с ifixit.com
