Разборка PowerBook 2400c

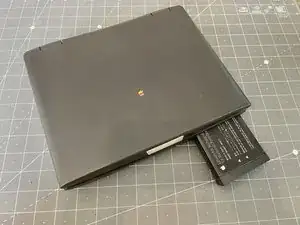

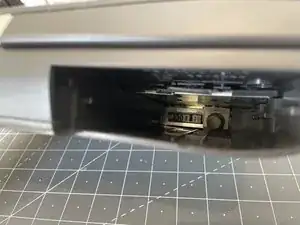

Следует осмотреть отсек батареи. Эти устройства известны тем, что их батареи памяти PRAM выходят из строя и протекают, оставляя электролитическую жидкость повсюду. Если вы обнаружите следы, наденьте перчатки.

Откройте экран так, чтобы он полностью завалился назад, для выполнения следующих шагов...

При необходимости снимите пластиковые заглушки отверстий.

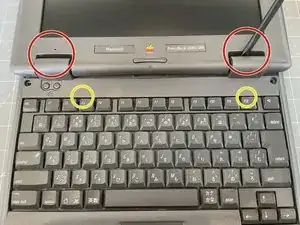

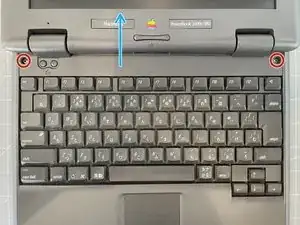

Выкрутите два винта с крестообразным шлицем из верхней панели.

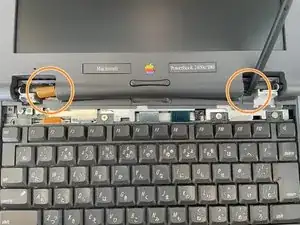

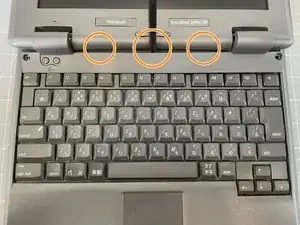

Пластиковой лопаткой отжмите вперед защёлки шарнира, аккуратно сжимая их.

Лопаткой нажмите на две пластиковые защёлки спереди, расположенные за клавишами F3 и F12.

После ослабления крышек шарниров вставьте лопатку и ослабьте остальные защёлки по заднему краю.

Верхняя панель должна освободиться.

Лопаткой отожмите небольшую пластину от защёлок монитора — она должна легко освободиться.

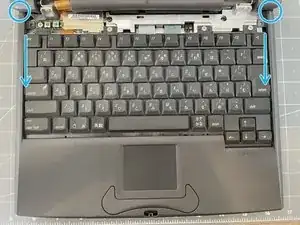

Потяните крышку клавиатуры прямо на себя, чтобы освободить защёлки.

Лента тачпада всё ещё подключена. Наклоните крышку клавиатуры к себе, чтобы открыть разъём ленточного кабеля.

Ослабьте разъём ленты тачпада и отсоедините кабель.

Отложите крышку клавиатуры в сторону.

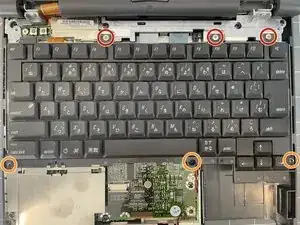

Выкрутите 3 серебристых винта Phillips длиной 3 мм сверху клавиатуры.

Выкрутите 3 чёрных винта Phillips длиной 8 мм снизу.

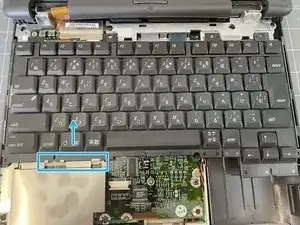

Приподнимите заднюю часть клавиатуры (около экрана) и сдвиньте её вперёд, чтобы освободить из металлических защёлок в левом нижнем углу. Затем переверните клавиатуру и положите её на экран.

Лопаткой отожмите защёлки разъёмов клавиатуры и отсоедините кабели.

Теперь можно снять клавиатуру и отложить её в сторону.

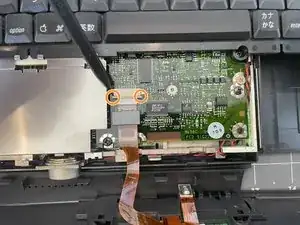

Лопаткой отсоедините ленточный кабель ИК-модуля от платы.

Выкрутите чёрный винт Phillips длиной 22 мм с правой стороны модуля.

Выкрутите серебристый винт Phillips длиной 3 мм с левой стороны модуля.

Теперь можно снять ИК-модуль и отложить его в сторону.

Выкрутите чёрный винт Phillips длиной 15 мм, чтобы отключить заземление экрана.

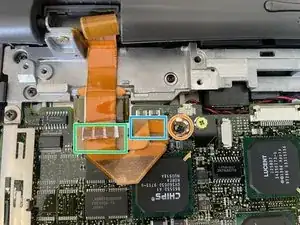

Лопаткой отсоедините первый разъём ЖК-дисплея.

Лопаткой отсоедините второй разъём ЖК-дисплея.

Перед продолжением установите экран под углом 90 градусов.

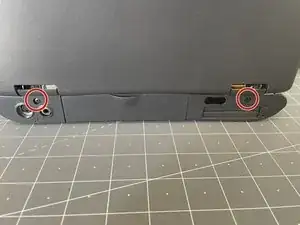

Выкрутите два чёрных винта Phillips длиной 8 мм сзади.

На следующем шаге поддерживайте экран одной рукой.

Выкрутите два серебристых винта Phillips длиной 3 мм спереди.

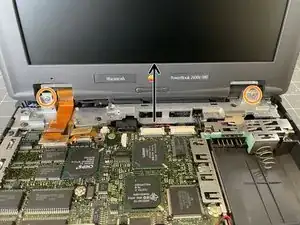

Теперь можно приподнять и извлечь экран из корпуса.

Если вы заменяете только модуль ЖК-дисплея, можете остановиться здесь!

Выкрутите чёрный винт Phillips длиной 16 мм.

Теперь можно снять экранку.

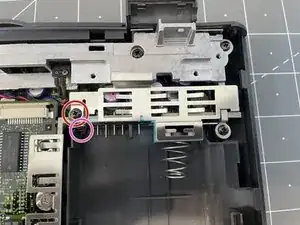

Обязательно снимите и отложите в сторону маленькую пружину, расположенную под винтом.

Выкрутите два чёрных винта Phillips длиной 8 мм.

Теперь можно снять большую экранку. Будьте осторожны с металлическими защёлками на переднем крае экранки.

Если вы заменяете или модернизируете только оперативную память, можете остановиться здесь!

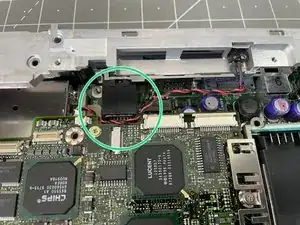

Лопаткой отключите кабель выключателя сна дисплея от платы.

Выкрутите три чёрных винта Phillips длиной 8 мм с внешнего края верхней рамы.

Выкрутите один чёрный винт Phillips длиной 22 мм в верхнем правом углу верхней рамы.

Выкрутите один чёрный винт Phillips длиной 14 мм посредине слева от верхней рамы.

Выкрутите один чёрный винт Phillips длиной 4 мм слева от верхней рамы.

Снимите верхнюю раму, осторожно разматывая кабель выключателя сна с разъёма SCSI.

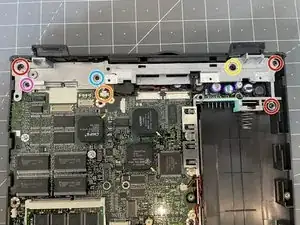

Выкрутите два серебристых винта Phillips длиной 3,5 мм с экранки, расположенной справа от платы. Затем снимите экранку и отложите её в сторону.

Выкрутите три оставшихся серебристых винта Phillips длиной 3,5 мм с системной платы.

Выкрутите два чёрных винта Phillips длиной 16 мм справа от платы.

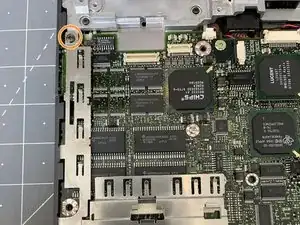

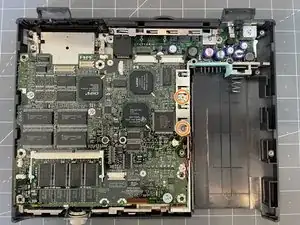

Выкрутите один серебристый винт Phillips длиной 14 мм по центру платы.

Лопаткой отсоедините аудиокабель от платы.

Осторожно снимите крышку аудиоразъёма, слегка покручивая её вверх и вынимая.

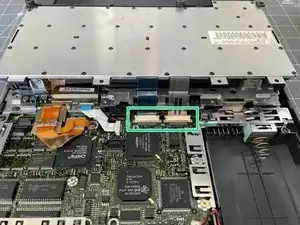

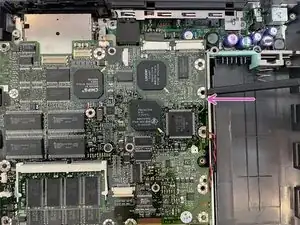

Основная системная плата соединена с нижней платой. Используйте лопатку в указанном месте, чтобы аккуратно освободить плату от разъёма внизу.

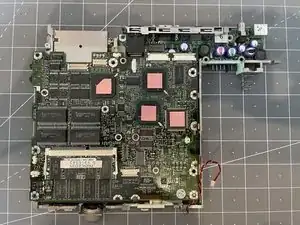

Теперь можно извлечь основную плату из корпуса.

Выкрутите два чёрных винта Phillips длиной 3,5 мм с нижней стороны платы.

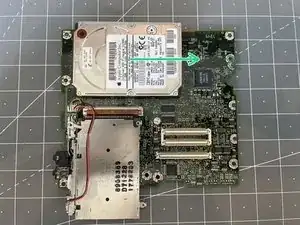

Жёсткий диск соединён с платой только через разъём IDE. Поддерживайте жёсткий диск рукой при повороте платы.

Аккуратно, но уверенно извлеките жёсткий диск из разъёма IDE, слегка покачивая его и тянув на себя в сторону края платы.

Если вы дошли до этого шага, НЕ ОСТАНАВЛИВАЙТЕСЬ. Почти невозможно правильно установить системную плату на место без дальнейшей разборки. Продолжайте следующим шагом!

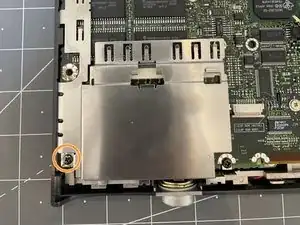

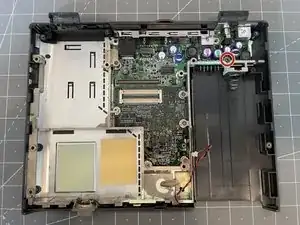

Открутите один чёрный 16-миллиметровый винт с крестообразным шлицем, который крепит пластиковую сборку к нижнему корпусу.

Поднимите переднюю часть платы (ближайшую к вам), чтобы вытащить сборку из корпуса, следя за тем, чтобы разъёмы сзади прошли свободно.

Пластиковая рама не очень прочная. Обязательно поддерживайте её при работе, чтобы не повредить.

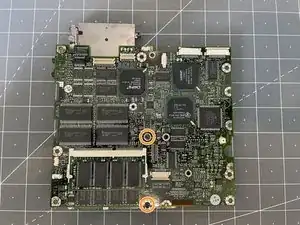

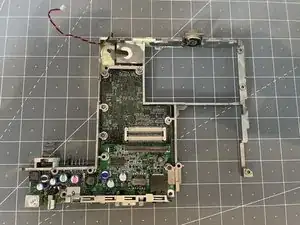

Установите системную плату сверху на сборку так, чтобы слот PCMCIA находился слева от разъёмов.

Осторожно переверните сборку.

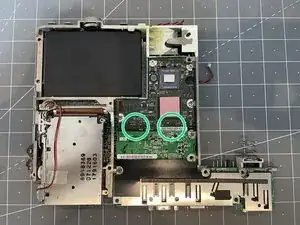

Поддерживая заднюю часть, аккуратно надавите на выделенную область, чтобы плотно посадить платы. Вы должны почувствовать, что они защёлкнулись.

Установите платы обратно в корпус, наклонив их назад и вставив разъёмами вперёд.

Замените чёрный 16-миллиметровый винт с крестообразным шлицем.

Установите маленькую пружину на место.

Продолжите сборку, вернувшись к шагу 12 инструкции, и выполняйте шаги в обратном порядке.
