Замена сенсорной панели PowerBook 3400 M3553
Сенсорная панель — одна из важнейших частей пользовательского интерфейса PowerBook. Если она повреждена, придётся использовать внешнюю мышь или заменить саму сенсорную панель. Добраться до неё — одна из самых сложных задач при разборке компьютера. Перед началом работы убедитесь, что сможете аккуратно упорядочить все снятые детали, чтобы упростить сборку.
Шаг 1
Закройте экран и переверните PowerBook, установив его вверх дном, ориентируясь по наклейке.
Шаг 2
Нажмите на кнопку, расположенную в передней левой части, и выдвиньте батарею.
Шаг 3
Отвёрткой Torx T8 удалите три винта Torx длиной 24 мм, расположенных в центре задней панели.
Шаг 4
Переверните компьютер и откройте дисплей. Вы должны увидеть, что клавиатура ослаблена.
Перед тем как снять клавиатуру, обратите внимание, что она подключена к логической плате гибким кабелем. Неправильное извлечение может повредить клавиатуру.
Осторожно приподнимите переднюю часть клавиатуры и сдвиньте её на себя.
Аккуратно поднимите верхнюю половину клавиатуры и потяните её на себя.
Шаг 5
Освободите гибкие кабели, соединяющие клавиатуру с компьютером, используя пластиковую распорку для подъёма фиксаторов по обеим сторонам разъёма кабеля.
Осторожно извлеките кабели из фиксаторов.
Шаг 6
Аккуратно покачивайте карту оперативной памяти, чтобы ослабить соединение, пока она не выйдет из разъёма.
Шаг 7
Отодвиньте экран назад, чтобы освободить достаточно места для снятия боковых панелей.
Перед снятием боковых панелей учтите, что слишком быстрое извлечение может повредить винт нижней панели. Однако это не повлияет на работоспособность PowerBook.
Снимите боковые панели, аккуратно, но уверенно потянув их вверх двумя руками.
Шаг 8

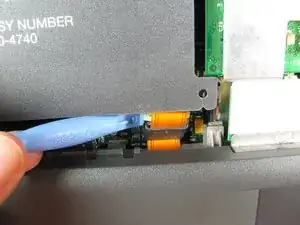

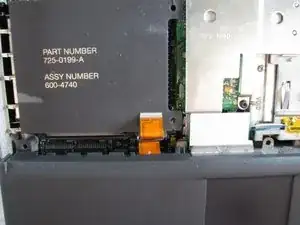

Используйте пластиковую распорку, чтобы поднять фиксаторы с обеих сторон разъёма гибкого кабеля, затем аккуратно извлеките кабель.
Шаг 9
ВНИМАНИЕ: существует высокий риск поломки фиксаторов, которые крепят панель к корпусу. Удаляйте панель медленно и осторожно, чтобы избежать повреждений.

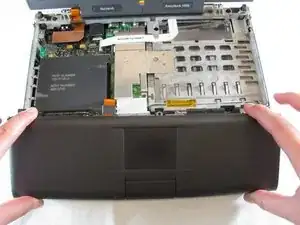

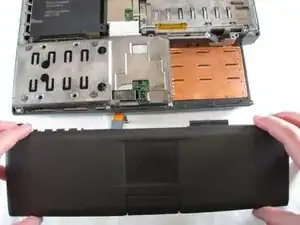

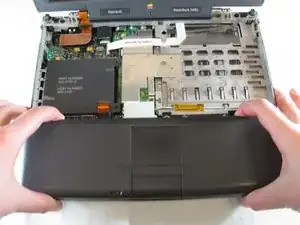

Большим и указательным пальцами сожмите панель сенсорной панели, чтобы освободить фиксаторы, затем сдвиньте панель на себя.
Шаг 10

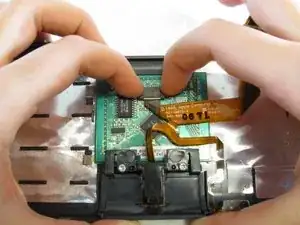

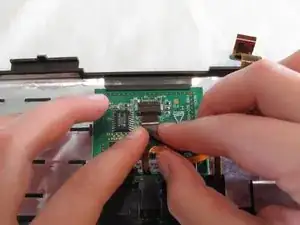

Нажмите на кнопки по бокам разъёма гибкого кабеля сенсорной панели, чтобы освободить кабель. Затем аккуратно извлеките кабель из разъёма.
Шаг 11

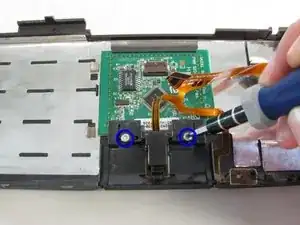

Выкрутите два винта Torx длиной 7 мм, расположенные в нижней части панели сенсорной панели.
Шаг 12

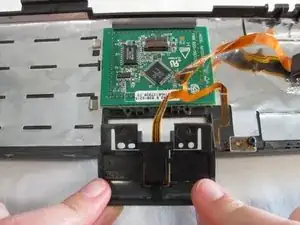

Сдвиньте кнопку сенсорной панели с её панели.
Шаг 13

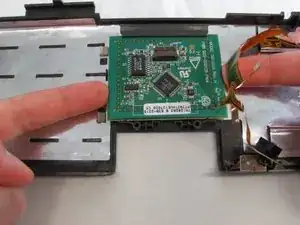

Снимите сенсорную панель, аккуратно подняв её вверх.
Завершение
Чтобы собрать устройство, выполните эти инструкции в обратном порядке.
Перевод руководства с ifixit.com
