Замена платы ИК-приемника/индикатора сна iMac Intel 21,5" EMC 2428

Перед началом отключите iMac от сети и положите его на мягкую поверхность, как показано.

Прикрепите присоску рядом с каждым из двух верхних углов стеклянной панели.

Чтобы присоски, которые мы продаём, прикрепились, сначала разместите присоску так, чтобы подвижная ручка была параллельна лицевой поверхности стекла. Лёгким прижатием присоски к стеклу поднимите подвижную ручку до положения, параллельного другой ручке.

Если присоски не держатся, попробуйте очистить и стеклянную панель, и присоску мягким растворителем.

Аккуратно приподнимите стеклянную панель перпендикулярно поверхности ЖК‑экрана настолько, чтобы освободить стальные крепёжные штифты, прикреплённые вдоль нижней стороны верхнего края стеклянной панели.

Оттяните стеклянную панель от нижнего края iMac и аккуратно отложите в сторону.

При повторной установке тщательно очистите внутреннюю сторону стеклянной панели и лицевую поверхность ЖК‑экрана — пыль или отпечатки пальцев, попавшие внутрь, будут хорошо видны при включённом устройстве.

Удалите восемь винтов Torx T10 длиной 8 мм, крепящих дисплей к внешнему корпусу.

Последние две фотографии — крупные планы каждой стороны дисплея.

Немного приподнимите верхний край дисплея, выводя его из внешнего корпуса.

Не поднимайте слишком высоко. К дисплею прикреплено несколько кабелей, и закручивание или тянущее усилие на сборку дисплея при подключённых кабелях повредит ваш iMac.

Вытащите разъём кабеля вертикальной синхронизации из его гнезда на плате драйвера светодиодов рядом с верхним левым углом iMac.

Поверните дисплей наружу из внешнего корпуса настолько, чтобы отключить питающий кабель подсветки светодиодов от платы драйвера подсветки.

Отсоедините питающий кабель подсветки, нажав на фиксатор и потянув разъём от его гнезда (в направлении нижнего края iMac).

Возьмите пластиковую тянущую ленту, прикреплённую к защёлке кабеля данных дисплея, и поверните её вверх.

Потяните кабель данных дисплея прямо из его гнезда на логической плате.

Не поднимайте кабель данных дисплея вверх, так как его гнездо очень хрупкое. Тяните кабель параллельно лицевой поверхности логической платы.

Отключите разъём кабеля температурного датчика ЖК‑экрана от его гнезда на логической плате.

Аккуратно потяните дисплей в направлении верхнего края iMac и выньте его из внешнего корпуса, следя, чтобы кабели не застряли.

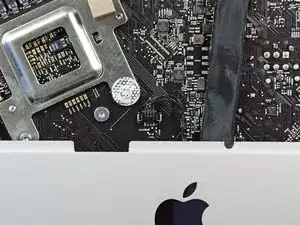

Если присутствует, удалите кусочек прозрачной ленты, закрывающий разъём ИК‑платы.

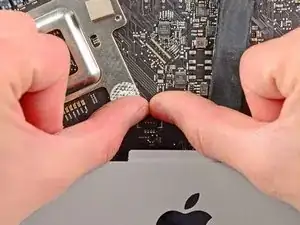

Потяните разъём ИК‑платы к верхней части iMac, чтобы отсоединить его от логической платы.

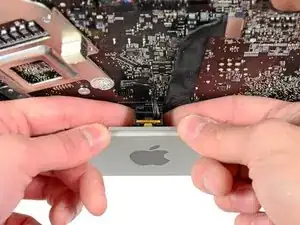

С помощью пальцев поднимите сборку ИК‑датчика строго вверх и выньте её из внешнего корпуса.
