Замена жёсткого диска Dell Inspiron 14 3459
В этом руководстве показано, как снять и установить жёсткий диск.
Шаг 1
ПРЕДУПРЕЖДЕНИЕ: Перед работой внутри компьютера ознакомьтесь с информацией по технике безопасности, поставляемой с компьютером, и выполните шаги из раздела «Перед работой внутри компьютера». После завершения работы следуйте инструкциям из раздела «После работы внутри компьютера».
ОСТОРОЖНО: Жёсткие диски хрупкие. Обращайтесь с жёстким диском аккуратно.

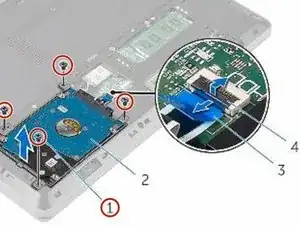

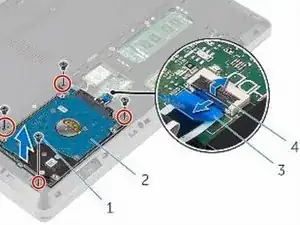

Снимите винты, которые закрепляют узел жёсткого диска на основании компьютера.
Шаг 2

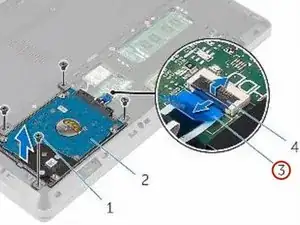

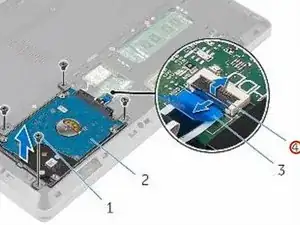

Откройте защёлку и отключите кабель жёсткого диска от платы системы.
Шаг 3

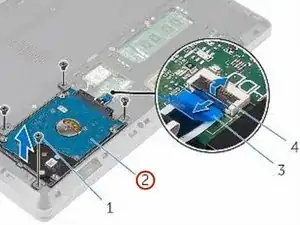

Поднимите узел жёсткого диска с основания компьютера.
Шаг 4

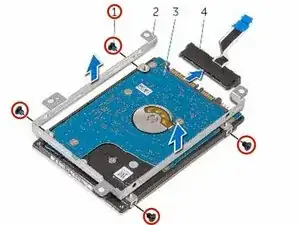

Снимите винты, которые закрепляют кронштейн жёсткого диска к самому диску.
Шаг 5

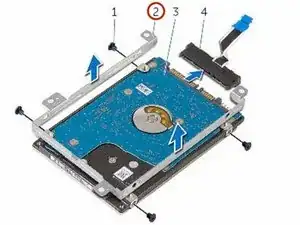

Снимите кронштейн жёсткого диска с диска.
Шаг 6

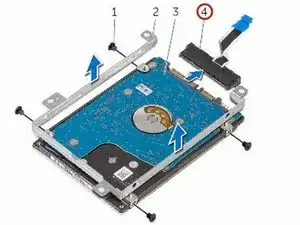

Отключите переходник от жёсткого диска.
Шаг 7
Подсоедините переходник к НОВОМУ жёсткому диску.
Шаг 8
Совместите отверстия для винтов на кронштейне жёсткого диска с отверстиями на диске.
Шаг 9
Установите винты, которые закрепляют кронштейн жёсткого диска на диске.
Шаг 10
Совместите отверстия для винтов на узле жёсткого диска с отверстиями на основании компьютера.
Шаг 11
Установите винты, которые закрепляют узел жёсткого диска на основании компьютера.
Шаг 12
Вставьте кабель жёсткого диска в плату системы и закройте защёлку, чтобы зафиксировать кабель.
