Замена жёсткого диска Dell Inspiron 14 3462

ПРЕДУПРЕЖДЕНИЕ: Перед работой внутри компьютера ознакомьтесь с информацией по технике безопасности, поставляемой с компьютером, и выполните шаги, описанные в разделе Перед работой внутри компьютера. После завершения работы внутри компьютера выполните инструкции в разделе После работы внутри компьютера.

ОБРАТИТЕ ВНИМАНИЕ: Жёсткие диски хрупкие. Обращайтесь с жёстким диском осторожно.

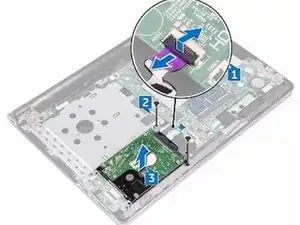

Откройте защёлку и отсоедините кабель жёсткого диска от разъёма на системной плате.

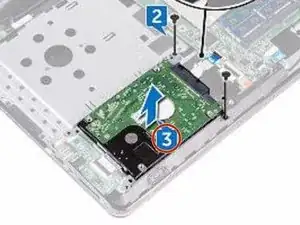

Удалите два винта (M2x3), которые закрепляют узел жёсткого диска на сборке подставки для ладоней.

Поднимите узел жёсткого диска вместе с его кабелем с сборки подставки для ладоней.

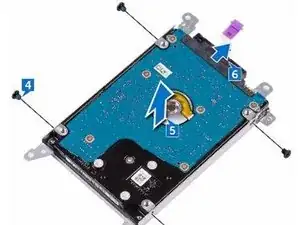

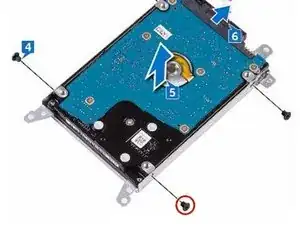

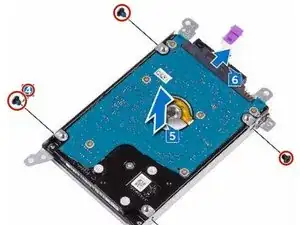

Снимите четыре винта (M3x3), которые крепят кронштейн жёсткого диска к узлу жёсткого диска.

Снимите узел жёсткого диска с кронштейна жёсткого диска.

Отсоедините переходник от жёсткого диска.

Подсоедините переходник к НОВОМУ жёсткому диску.

Совместите отверстия для винтов на кронштейне жёсткого диска с отверстиями для винтов на узле жёсткого диска.

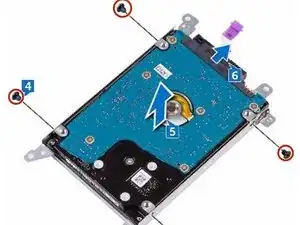

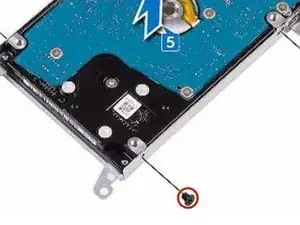

Установите четыре винта (M3x3), которые крепят кронштейн жёсткого диска к узлу жёсткого диска.

Совместите отверстия для винтов на узле жёсткого диска с отверстиями для винтов на сборке подставки для ладоней и клавиатуры.

Установите два винта (M2x3), которые закрепляют узел жёсткого диска на сборке подставки для ладоней.

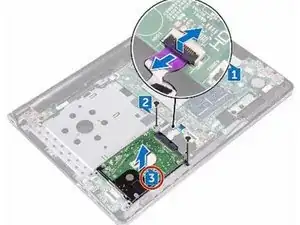

Вставьте кабель жёсткого диска в разъём на системной плате и опустите защёлку, чтобы зафиксировать кабель.
