Замена дисплейного модуля Dell Inspiron 14 3462

ПРЕДУПРЕЖДЕНИЕ: Перед выполнением работ внутри компьютера ознакомьтесь с информацией по технике безопасности, поставляемой с компьютером, и выполните шаги из раздела «Перед работой внутри компьютера». После завершения работ внутри компьютера выполните инструкции из раздела «После работы внутри компьютера».

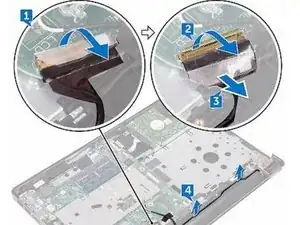

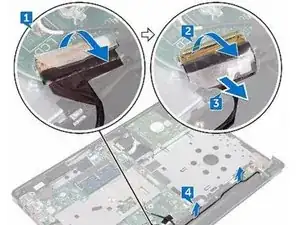

Отклейте ленту, фиксирующую кабель дисплея к системной плате.

Откройте защёлку, фиксирующую кабель дисплея в разъёме.

Отключите кабель дисплея от системной платы.

Обратите внимание на прокладку антеннных кабелей и выведите антеннные кабели из направляющих на панели опоры для ладоней.

Переверните компьютер и откройте дисплей под углом 90 градусов.

Переверните компьютер и установите его на край стола так, чтобы был обеспечен доступ к винтам петлей дисплея.

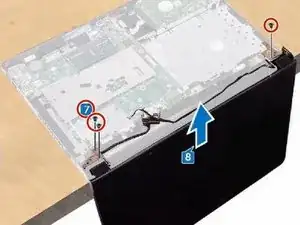

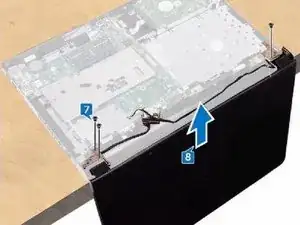

Снимите три винта (M2.5x8), которыми крепятся кронштейны петель дисплея к панели опоры для ладоней.

Осторожно поднимите дисплейный модуль с панели опоры для ладоней.

Осторожно разместите дисплейный модуль на чистой ровной поверхности.

Поместите НОВЫЙ дисплейный модуль на край стола.

Совместите отверстия для винтов на панели опоры для ладоней с отверстиями на петлях дисплея.

Установите три винта (M2.5x8), которыми крепятся петли дисплея к панели опоры для ладоней.

Проложите антеннные кабели через направляющие на панели опоры для ладоней.

Подключите кабель дисплея к системной плате.

Закройте защёлку, фиксирующую кабель дисплея к системной плате.

Приклейте ленту, фиксирующую кабель дисплея к системной плате.
