Замена дисплея Dell Inspiron 3148

Убедитесь, что устройство выключено и отключено от сети. Закройте устройство и разместите его лицевой стороной вверх, шарниры — дальше от вас.

Переверните устройство так, чтобы задняя панель была обращена к вам.

С помощью крестовой отвертки Phillips #1 выкрутите все девять винтов длиной 7 мм.

Используя пластиковый инструмент для открывания, подденьте заднюю панель и потяните её вверх. Перемещайте инструмент вдоль кромки устройства и снимите панель с корпуса.

Учтите, что задняя панель удерживается магнитными защёлками. Они будут оказывать некоторое сопротивление — продолжайте аккуратно поднимать панель вверх.

Выверните три винта длиной 4 мм, крепящие аккумулятор, с помощью отвертки Phillips #0.

Используя инструменты iFixit для вскрытия, поднимите аккумулятор из его отсека.

Когда винты ослаблены, используйте пальцы, чтобы приподнять аккумулятор и вынуть его из отсека.

В верхней части аккумулятора в желобке находится небольшой кабель. Убедитесь, что он отведён в сторону перед полным извлечением.

Полностью извлеките аккумулятор.

Если есть кусок скотча, соединяющий жёсткий диск и небольшой силовой кабель, удалите скотч.

С помощью отвертки Phillips #0 выкрутите два винта длиной 4 мм.

Внимание: к жёсткому диску подключён небольшой шлейф данных, идущий к материнской плате. Не пытайтесь полностью извлечь диск, не отключив этот кабель.

Приподнимите жёсткий диск слегка вверх из корпуса.

Держите за контактную часть шлейфа, а не за сам кабель.

Отсоедините шлейф от жёсткого диска, потянув его от диска. После этого диск можно полностью извлечь.

Если на вентиляторе есть скотч, удалите его.

С помощью отвертки Phillips #00 выкрутите два винта длиной 2 мм, удерживающие кожух вентилятора.

Выверните три винта длиной 4 мм, крепящие радиатор вентилятора, с помощью отвертки Phillips #00.

Три винта длиной 4 мм останутся в радиаторе. Это допустимо, если они отсоединены от материнской платы.

Используя пинцет, аккуратно извлеките кабель питания из разъёма.

Возьмите вентилятор и потяните вверх. Снимите вентилятор с устройства.

Выверните винты длиной 3,4 мм из фиксирующей планки кабелей с помощью отвертки Phillips #000.

Отсоедините кабели, расположенные под планкой, поднимая фиксаторы и вытягивая кабели из их разъёмов.

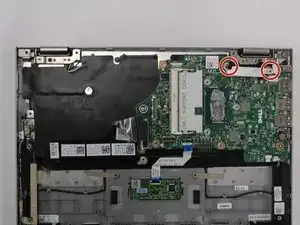

Выверните три винта на креплениях шарниров дисплея с помощью отвертки Phillips #000.

Снимите шарниры и дисплей с остальной части корпуса.

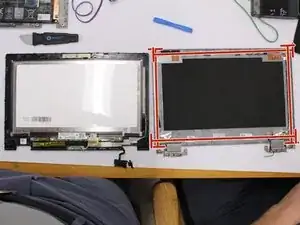

С помощью пластиковых инструментов для открытия и металлической лопатки аккуратно отделите экран от внешней рамки по кромке.

Для установки нового дисплея вставьте его в корпус и плотно прижмите по кромкам.
