Замена материнской платы Dell Inspiron 3148

Убедитесь, что устройство выключено и отключено от сети. Закройте устройство и поместите его экраном вверх, петли направьте от себя.

Переверните устройство так, чтобы задняя крышка была обращена к вам.

С помощью крестовой отвертки Phillips #1 удалите все девять винтов длиной 7 мм.

Используя пластиковый инструмент для открывания, подденьте заднюю панель вверх. Проведите инструментом вдоль края устройства и снимите панель.

Обратите внимание: задняя панель удерживается магнитными защёлками. Они будут оказывать некоторое сопротивление, но продолжайте аккуратно поддевать вверх.

Удалите три винта длиной 4 мм, фиксирующие аккумулятор, с помощью крестовой отвертки Phillips #0.

С помощью инструментов iFixit подденьте аккумулятор и извлеките его из отсека.

Как только аккумулятор ослаблен, используйте пальцы, чтобы поднять его и вынуть из отсека.

В верхней части аккумулятора в желобке располагается небольшой кабель. Перед полным извлечением убедитесь, что он отведён в сторону.

Полностью извлеките аккумулятор.

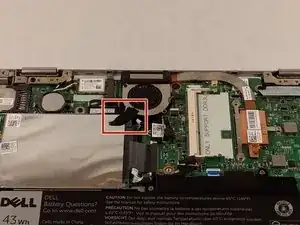

Если лента соединяет жёсткий диск и небольшой кабель питания, удалите ленту.

С помощью крестовой отвертки Phillips #0 удалите два винта длиной 4 мм.

Внимание: жёсткий диск соединён с материнской платой небольшим кабелем данных. Не пытайтесь полностью вынуть жёсткий диск до снятия этого кабеля.

Приподнимите жёсткий диск слегка над корпусом устройства.

Беритесь за разъём кабеля, а не за сам кабель.

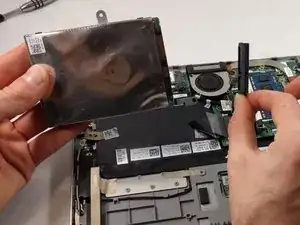

Оттяните разъём от жёсткого диска, отсоединив кабель данных. После этого жёсткий диск можно полностью извлечь.

Если на вентиляторе есть лента, удалите её.

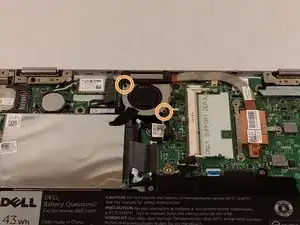

С помощью крестовой отвертки Phillips #00 удалите два винта длиной 2 мм на кожухе вентилятора.

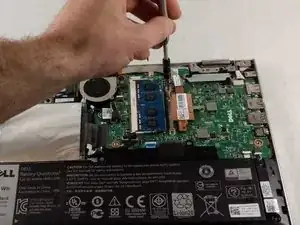

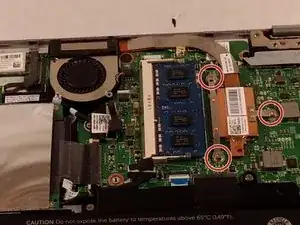

Отвинтите три винта длиной 4 мм, фиксирующие радиатор вентилятора, с помощью крестовой отвертки Phillips #00.

Три винта длиной 4 мм, закреплённые в радиаторе, останутся прикреплёнными к радиатору. Это нормально, если они отсоединены от материнской платы.

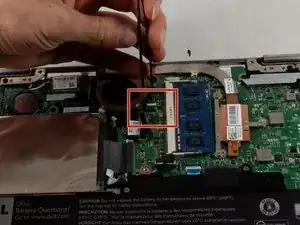

С помощью пинцета аккуратно вытащите кабель питания из разъёма.

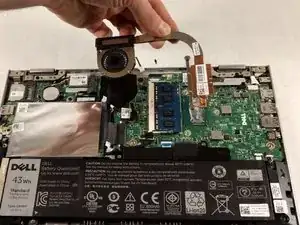

Возьмите вентилятор и потяните вверх. Снимите вентилятор с устройства.

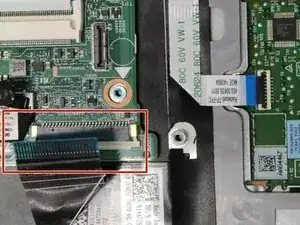

Отсоедините кабель клавиатуры от его ZIF-разъёма, подняв зажим на разъёме и затем вынув кабель.

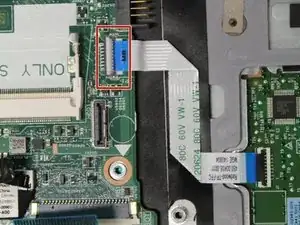

Отсоедините кабель тачпада от его ZIF-разъёма.

Удалите один винт длиной 3,41 мм с помощью крестовой отвертки Phillips #000.

Удалите два винта длиной 3,41 мм с помощью крестовой отвертки Phillips #000.

Снимите материнскую плату.
