Замена нижней панели Dell Inspiron 14 3467

ВНИМАНИЕ: Перед работой внутри компьютера ознакомьтесь с информацией по технике безопасности, прилагаемой к устройству, и выполните действия, описанные в разделе «Перед началом работы внутри компьютера». После завершения работы внутри компьютера следуйте инструкциям в разделе «После работы внутри компьютера».

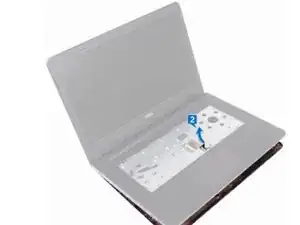

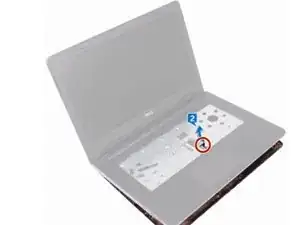

Закройте экран и переверните компьютер.

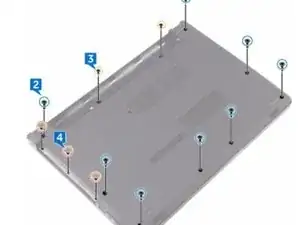

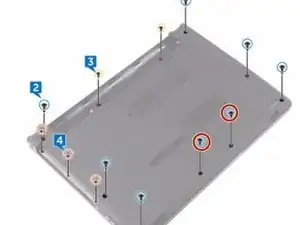

Снимите восемь винтов, крепящих нижнюю панель к сборке рамы с поддержкой ладоней.

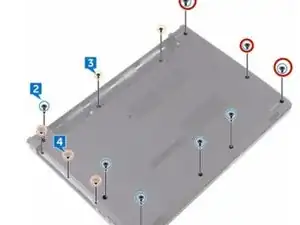

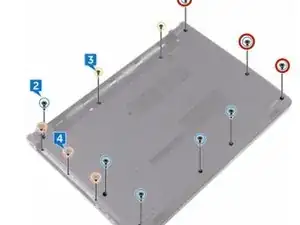

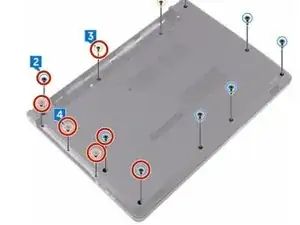

Снимите два винта, крепящих нижнюю панель к сборке рамы с поддержкой ладоней.

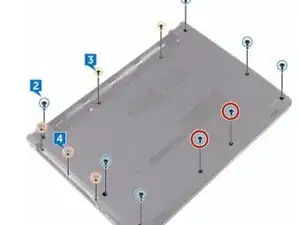

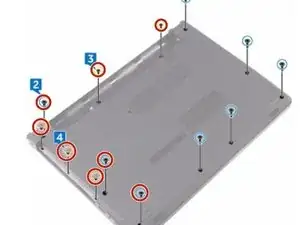

Снимите три винта, крепящих нижнюю панель к сборке рамы с поддержкой ладоней.

Переверните компьютер и откройте экран.

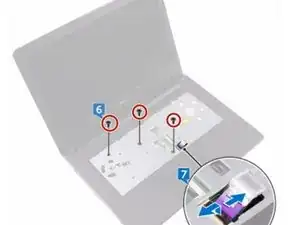

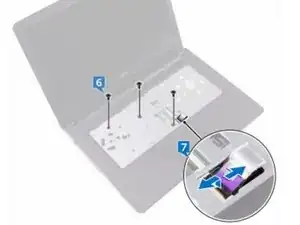

Снимите три винта, крепящих нижнюю панель к сборке рамы с поддержкой ладоней.

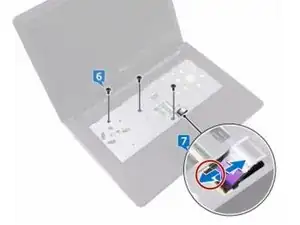

Откройте защёлку и отключите кабель оптического привода от системной платы.

Закройте экран и переверните компьютер.

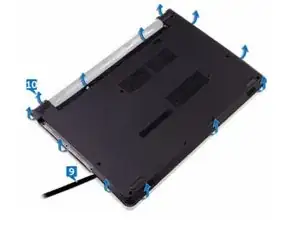

Пластиковой лопаткой отогните нижнюю панель от сборки рамы с поддержкой ладоней.

Снимите нижнюю панель со сборки рамы с поддержкой ладоней.

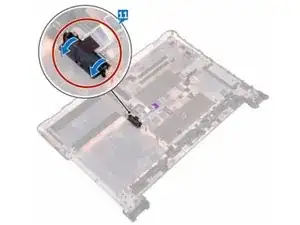

Извлеките промежуточный элемент оптического привода из фиксаторов и снимите его с нижней панели.

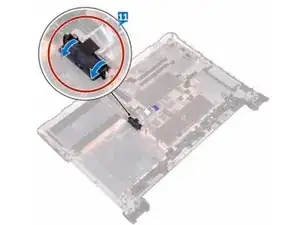

Вставьте промежуточный элемент оптического привода в фиксаторы на НОВОЙ нижней панели и зафиксируйте его.

Установите нижнюю панель на сборку рамы с поддержкой ладоней и пропустите кабель оптического привода через паз в сборке рамы.

Заведите выступы на нижней панели в пазы на сборке рамы с поддержкой ладоней и защёлкните панель на место.

Подключите кабель оптического привода к разъёму на системной плате и закройте защёлку для фиксации кабеля.

Установите на место три винта (M2x5), крепящих нижнюю панель к сборке рамы с поддержкой ладоней.

Закройте экран и переверните компьютер.

Установите на место три винта (M2x2), крепящих нижнюю панель к сборке рамы с поддержкой ладоней.

Установите на место два винта (M2x5), крепящих нижнюю панель к сборке рамы с поддержкой ладоней.

Установите на место восемь винтов, крепящих нижнюю панель к сборке рамы с поддержкой ладоней.
