Разборка материнской платы Asus Eee PC 1015PN

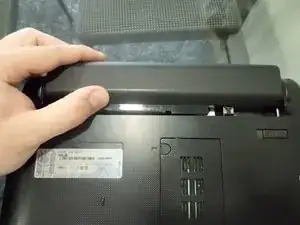

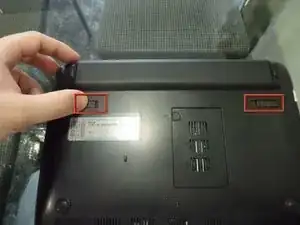

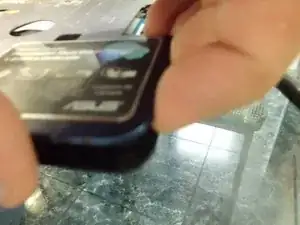

Чтобы вынуть аккумулятор, разблокируйте отмеченные защёлки.

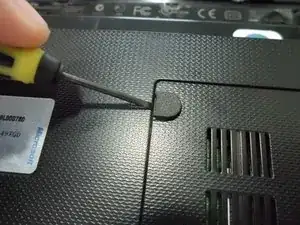

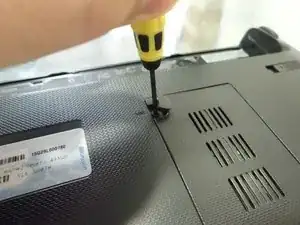

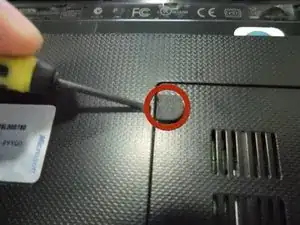

Чтобы снять модуль памяти, подденьте пластиковую заглушку, закрывающую винт модуля памяти, маленькой отвёрткой с плоским шлицем.

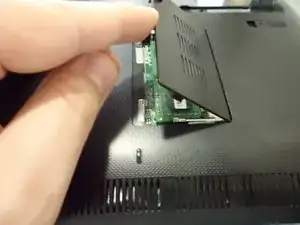

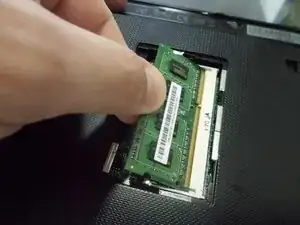

Поднимите пластиковую крышку и выньте модуль SO-DIMM.

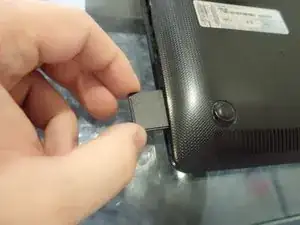

Удалите заглушку SD-карты.

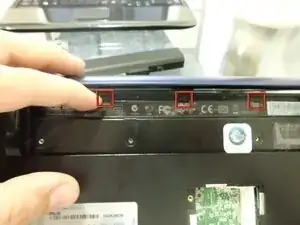

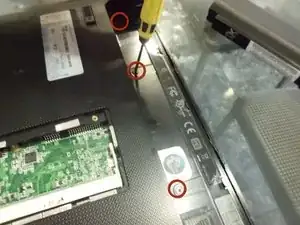

Открутите 4 винта, расположенные в отсеке аккумулятора. После их снятия снимите пластиковые защёлки на верхней части.

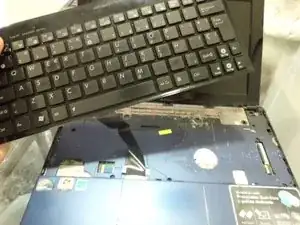

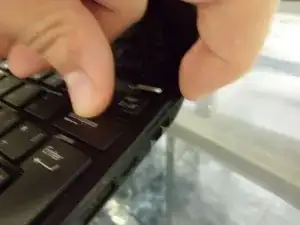

С помощью инструмента для поддевания отделите корпус клавиатуры от нетбука — он удерживается многочисленными защёлками.

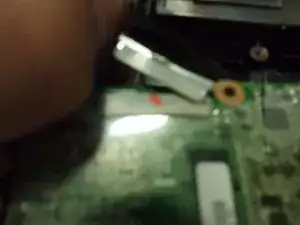

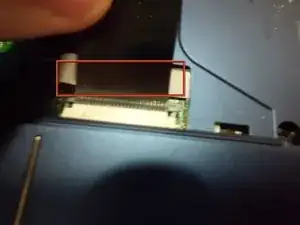

При отделении корпуса клавиатуры будьте осторожны с разъёмом клавиатуры. Чтобы отсоединить его, просто сдвиньте пластиковый фиксатор, чтобы освободить разъём.

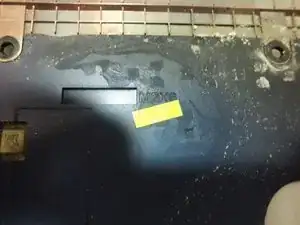

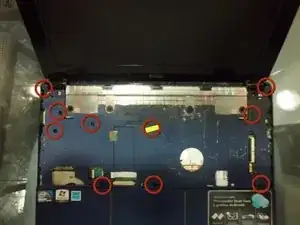

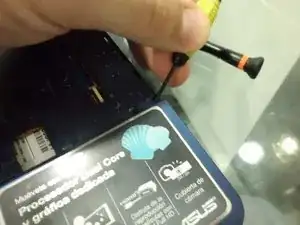

Открутите отмеченные винты. Один из этих винтов находится под гарантийной наклейкой.

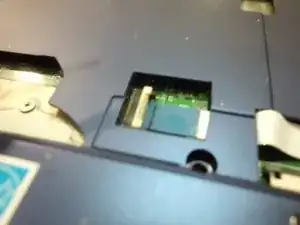

Отключите разъём тачпада. На разъёме есть белая пластиковая защёлка, которая отсоединяет разъём.

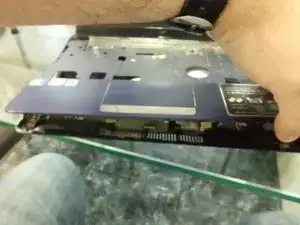

Плоской отвёрткой отпустите две пластиковые защёлки (по одной с каждой стороны), и надавив спереди, освободите корпус.

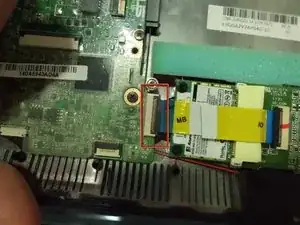

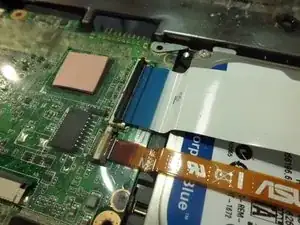

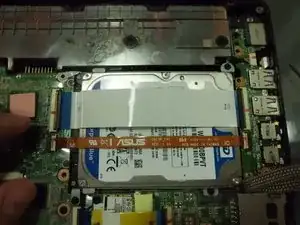

Чтобы отключить жёсткий диск, снимите два разъёма; обратите внимание на стороны разъёмов: левый помечен как MB, правый — как IO.

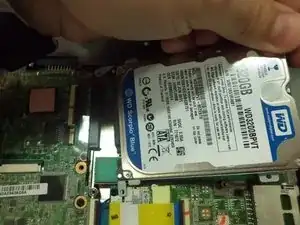

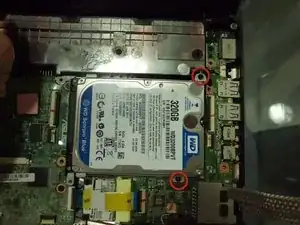

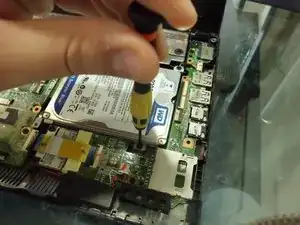

Снимите винты и выдвиньте жёсткий диск.

Отключите разъём материнской платы и IO-панель.

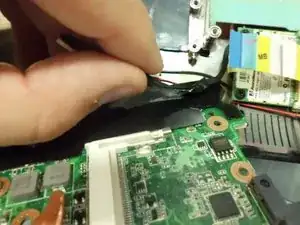

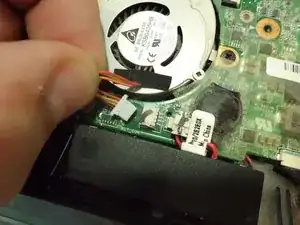

Отключите разъём вентилятора, батарею BIOS и верхний разъём.

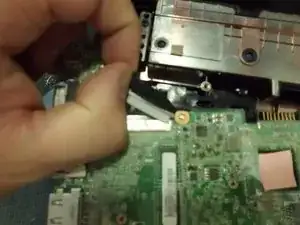

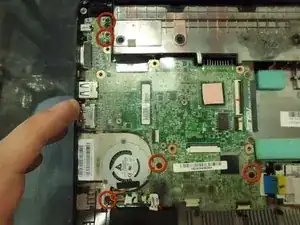

Снимите винты пластины и освободите разъём экрана.

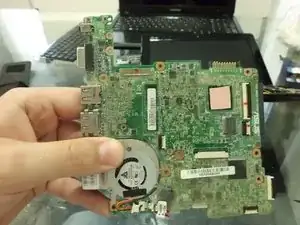

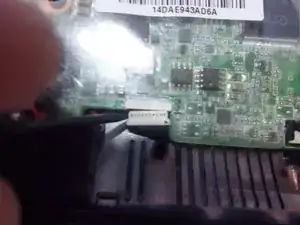

Снимите материнскую плату с шасси и отключите разъём, который приклеен.
