Замена Wi‑Fi карты Asus Eee PC 1005PEB

Начните с того, что положите ноутбук вверх дном на ровную поверхность.

Найдите два защёлкивающихся фиксатора на задней части ноутбука.

Указательным пальцем переместите защёлку с маркировкой «1» с положения «заблокировано» в положение «разблокировано».

Эта защёлка зафиксируется сама, поэтому после перемещения в положение «разблокировано» можно убрать палец.

Указательным пальцем нажмите и удерживайте штифт с маркировкой «2», переводя его из положения «заблокировано» в положение «разблокировано».

Удерживая этот штифт в положении «разблокировано», другой рукой потяните батарею горизонтально от корпуса ноутбука.

Когда штыри на батарее, выходящие к ноутбуку, отойдут от корпуса, можно отпустить защёлку «2».

Держась обеими руками, потяните батарею горизонтально от корпуса ноутбука.

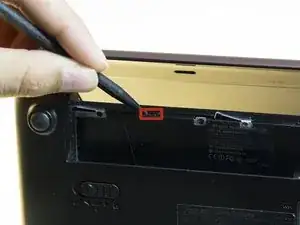

Разверните ноутбук так, чтобы четыре серебристые защёлки по центру картриджа батареи были перед вами.

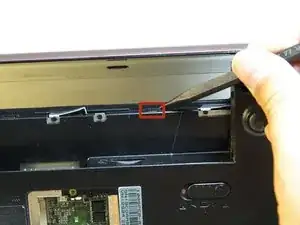

С помощью инструмента с широким лезвием отстегните каждую защёлку, потянув её на себя.

Повторите для всех четырёх защёлок.

Поверните ноутбук в обычное положение и откройте крышку дисплея.

Вставьте плоский конец лопатки в небольшой зазор между верхней частью клавиатуры и корпусным пластиком ноутбука.

Используя лопаткой как рычаг, приподнимите клавиатуру от остальной части ноутбука.

Проведите лопаткой вдоль шва, пока не откроется весь верхний край. В процессе также должны отщелкнуться боковые части клавиатуры.

Клавиатура теперь должна приподняться от основания ноутбука.

Не поднимайте клавиатуру слишком быстро или резко, так как к ней ещё подключён ленточный кабель, и можно его повредить.

Острым концом лопатки отсоедините ленточный кабель, идущий от нижней части клавиатуры к плате, нажав на места его подключения.

После отсоединения ленточного кабеля клавиатуру можно полностью снять, подняв её от ноутбука.

Переверните ноутбук вверх дном.

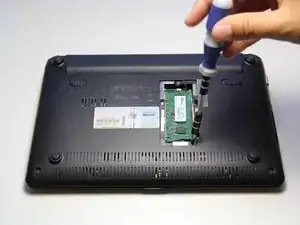

Найдите и отвинтите винт Phillips #1 длиной 5,5 мм на крышке памяти.

Винт и крышка памяти соединены и не отделяются друг от друга.

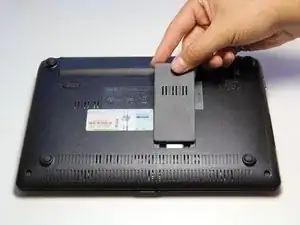

Осторожно снимите крышку, приподняв её пальцами.

Не тяните крышку слишком сильно — она удерживается пластиковыми штырями.

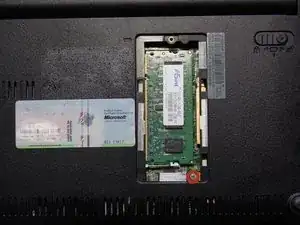

Найдите и снимите серебристый винт Phillips #1 длиной 6,65 мм в правом нижнем углу открытия.

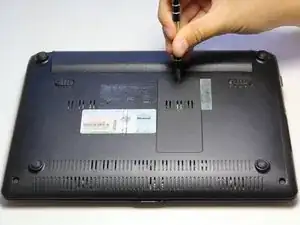

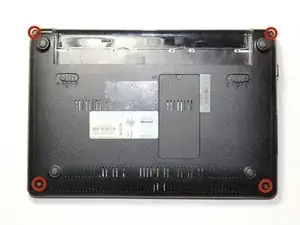

Снимите четыре винта длиной 6 мм отверткой Phillips #1.

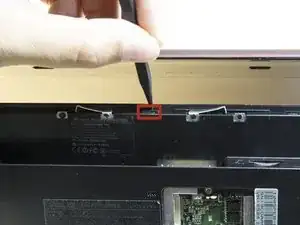

Освободите три чёрные защёлки, нажав на них острым концом лопатки.

Этот шаг аннулирует гарантию

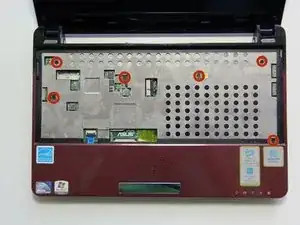

Удалите все пять винтов Phillips #1 длиной 5,5 мм.

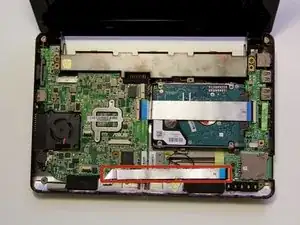

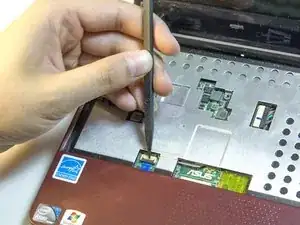

Отсоедините ленточный кабель, который подключён к плате, острым концом лопатки.

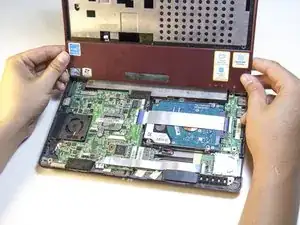

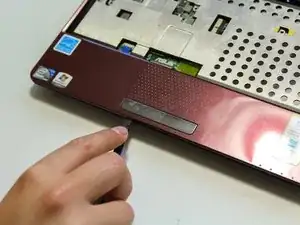

Подденьте пластмассовую рамку в верхних углах.

Используйте широкий конец лопатки и вставьте его между нижним корпусом и красной пластиковой деталью, чтобы освободить её.

Красная пластиковая рамка и серебристая металлическая деталь соединены и снимутся вместе.

Отогните ленточный кабель от себя.

Снимите винт Phillips #1 длиной 3,6 мм.

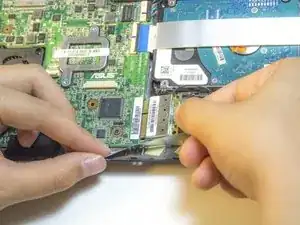

Перегните ленточный кабель в противоположную сторону и приподнимите Wi‑Fi карту.

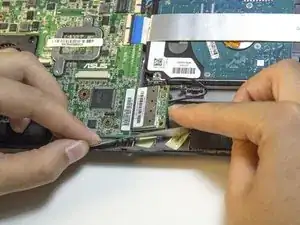

Снимите Wi‑Fi карту, потянув её от разъёма, в который она вставлена.

Не вытягивайте Wi‑Fi карту слишком быстро — к ней ещё подключена антенна, и вы можете повредить антенну или разъём.

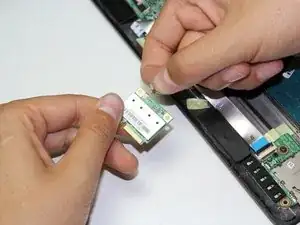

Оттяните антенну от карты Wi‑Fi, чтобы снять её.
