Замена жёсткого диска Acer Aspire One d270-1865

Ноутбуки

Это руководство поможет пользователю в процессе замены неисправного или вышедшего из строя жёсткого диска. Проблемы, которые должно решить это руководство, включают, но не ограничиваются "щелчками жёсткого диска", "Windows не удалось загрузить" или "ошибкой жёсткого диска".

Шаг 1

Надевайте антистатический браслет, прикрепив его конец к большому металлическому предмету.

Убедитесь, что ноутбук отключен от зарядного устройства.

Переверните ноутбук, чтобы увидеть его нижнюю часть.

Сдвиньте правую кнопку блокировки/разблокировки батареи для разблокировки, выдвинув вкладку наружу.

Одновременно выдвиньте левую вкладку, удерживая большими пальцами за захватные полоски батареи, и вытащите батарею, пока она не выйдет.

Шаг 2

Переверните устройство, чтобы открыть нижнюю часть.

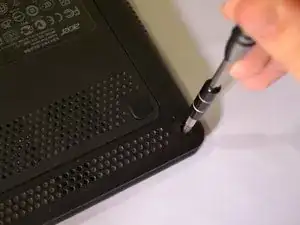

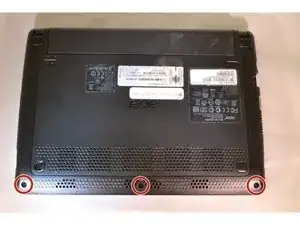

Снимите три винта на переднем крае устройства с помощью отвертки Phillips #1.

Шаг 3

Переверните устройство лицевой стороной вверх.

Откройте экран.

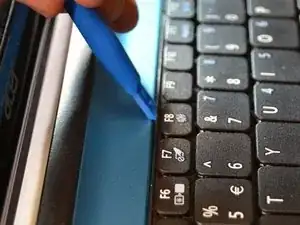

Вставьте пластиковый инструмент для открытия над клавишей F8.

Не сломайте клавишу F8.

Тяните на себя, поднимая, чтобы поднять клавиатуру.

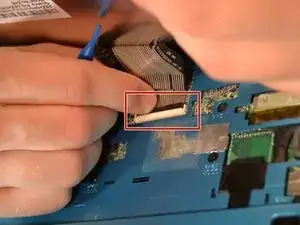

Отсоедините шлейфы, подключенные к нижней части клавиатуры.

Поднимите черную вкладку на верхней части шлейфа.

Шаг 4

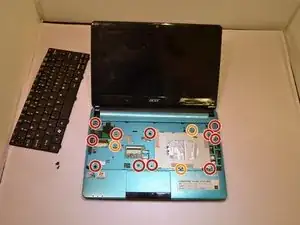

Открутите винты, удерживающие синюю оболочку на материнской плате, используя биту Phillips #1:

11 винтов Phillips #1 по 2 мм

3 винта Phillips #1 по 2 мм

Используйте пластиковый инструмент для открытия с левой стороны устройства, чтобы снять синюю оболочку, и проведите вдоль края, чтобы ослабить оболочку.

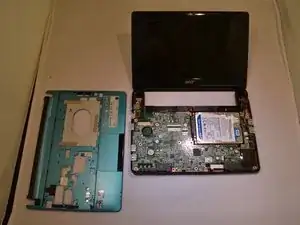

Отделите синюю оболочку от остальной части устройства.

Шаг 5

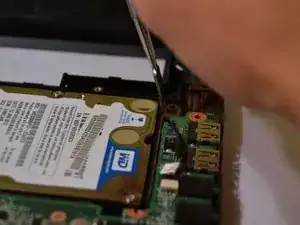

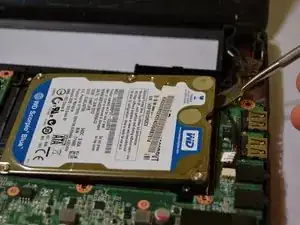

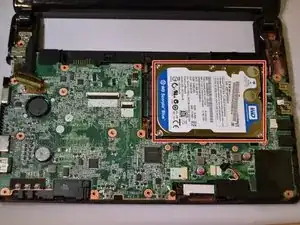

Используйте пластиковый инструмент, чтобы приподнять правый задний угол жёсткого диска

Перевод руководства с ifixit.com
