Снятие жесткого диска Acer Aspire One D270

Найдите чистую ровную поверхность для работы. Выключите систему, удерживая кнопку питания.

Отключите сетевой кабель питания и сетевой кабель, удерживая вилку и вытягивая её прямо из разъёма.

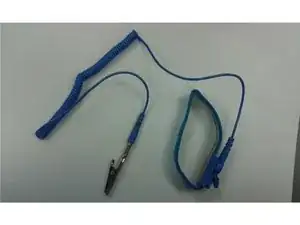

Наденьте антистатический браслет и заземлите себя, прикрепив зажим к непокрашенному металлическому предмету, контактирующему с землёй, например к столу.

Чтобы снять аккумулятор, переверните систему лицевой частью вниз так, чтобы аккумулятор находился сверху и в сторону от вас.

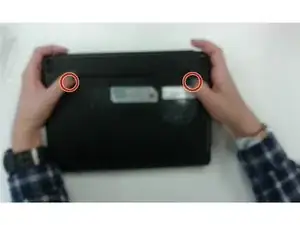

Сдвиньте клавишу блокировки/разблокировки аккумулятора, отпустив фиксаторы: нажмите на язычки и сдвиньте замок наружу.

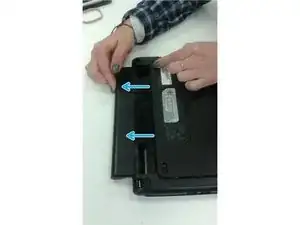

Нажмите кнопку освобождения аккумулятора и сдвиньте аккумулятор, вынимая его из корпуса.

Чтобы снять клавиатуру, установите систему в нормальное положение.

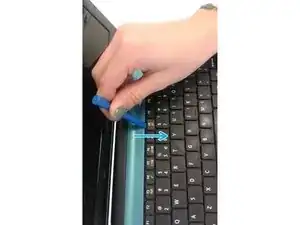

Разблокируйте защёлку над клавишей F8 в верхней части клавиатуры, поддев её вверх в вашу сторону пластиковой монтажной лопаткой. Продолжайте вдоль верхней части клавиатуры и освободите остальные 4 защёлки.

Учтите, клавиатура будет сгибаться при поддевании — это не повреждение.

Поднимите клавиатуру вверх с верхней части, пока не увидите гибкий печатный кабель клавиатуры (FPC).

Осторожно выньте кабель клавиатуры. Примечание: если вы не уверены, что сможете правильно вернуть кабель на место, отметьте кабель и разъём маркером.

Положите клавиатуру на чистую ровную поверхность.

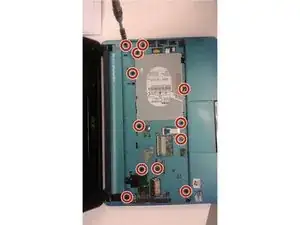

Чтобы снять нижнюю крышку, выкрутите все винты под клавиатурой с помощью отвертки Phillips J1. Всего 13 винтов.

Учтите, десять винтов имеют размер M2x8 и три винта — M2x4, запомните их расположение.

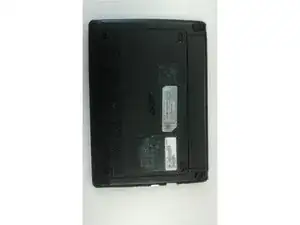

Переверните систему.

Нажмите на язычок с маркировкой door release, пока он не освободится. Язычок расположен в нижней правой части системы.

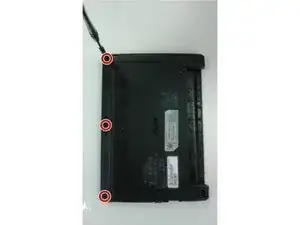

Снимите нижнюю крышку, открутив три винта с противоположной стороны от батареи.

Переверните устройство обратно и найдите жесткий диск. Это большая серебристая прямоугольная деталь с этикеткой.

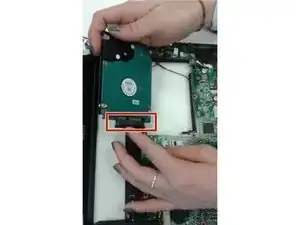

Поднимите жесткий диск с конца, противоположного кабелю FPC, и выдвиньте его вправо.

Отсоедините гибкий печатный кабель жесткого диска от материнской платы.

Поместите жесткий диск на чистую, сухую ровную поверхность.
