Разборка Acer Aspire One Happy
Используйте это руководство по разборке, чтобы узнать, как разобрать отдельные части вашего ноутбука Acer.
Шаг 1

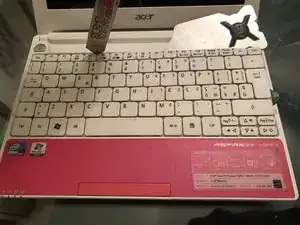

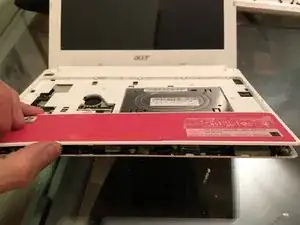

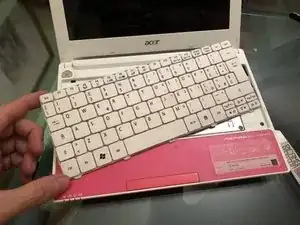

Снимите клавиатуру, используя рычажное движение тонким инструментом по защёлкам вдоль клавиатуры.

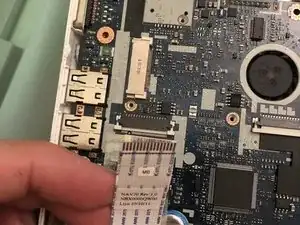

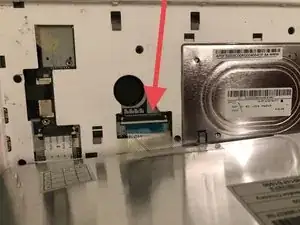

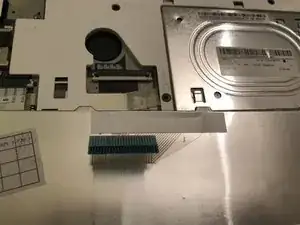

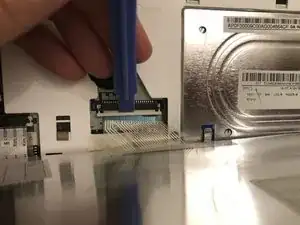

Осторожно приподнимите и отсоедините плоский шлейф от материнской платы
Шаг 2

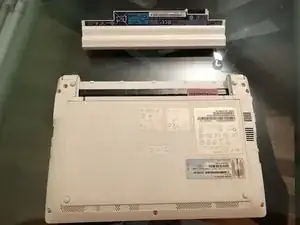

Отключите аккумулятор
Шаг 3

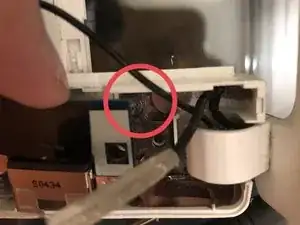

Отщёлкните и отсоедините разъём, чтобы снять клавиатуру
Шаг 4

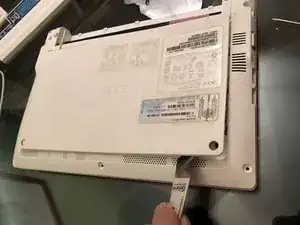

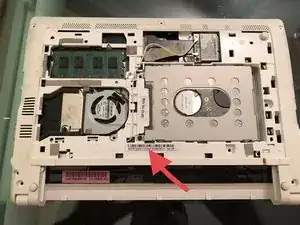

Удалите восемь винтов, крепящих нижнюю панель.
Рекомендуется использовать плоский инструмент для помощи.

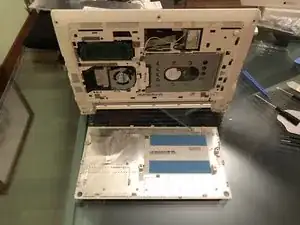

Теперь можно снять нижнюю панель
Шаг 5
Удалите винт, удерживающий жёсткий диск на месте
Отключите плоский шлейф

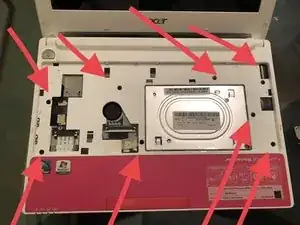

Используя тонкий инструмент, отщёлкните защёлки, удерживающие верхнюю панель к средней панели, разъединив их.
Шаг 6
Разделите верхнюю крышку корпуса

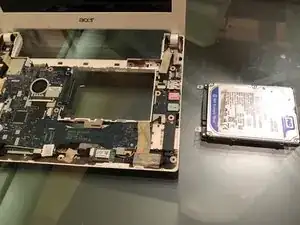

Снимите жёсткий диск
Шаг 7

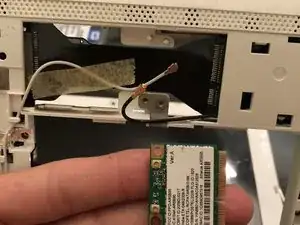

Отключите Wi‑Fi карту
Отключите кабель дисплея
Шаг 8

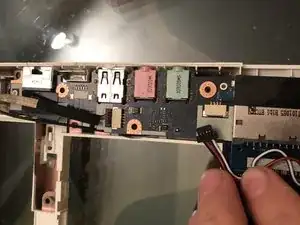

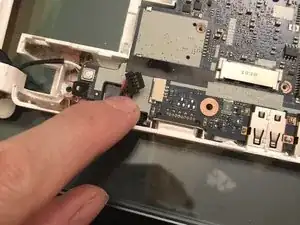

Отщёлкните разъёмы

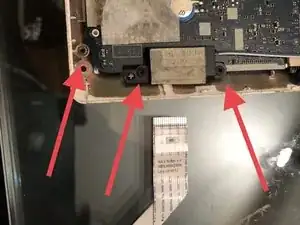

Удалите 3 винта, фиксирующие плату. Снимите плату, когда она освободится
Шаг 9

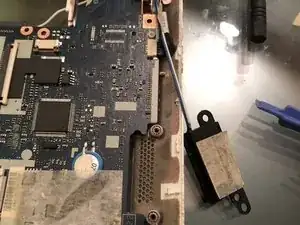

Снимите динамик
Освободите разъёмы

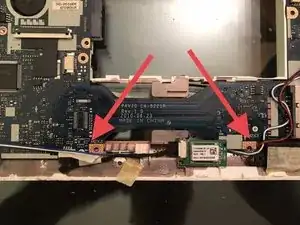

Удалите 2 винта, которые крепят материнскую плату к ноутбуку
Шаг 10

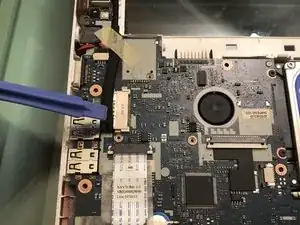

Освободите разъёмы

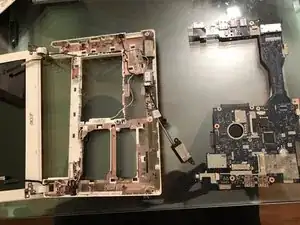

Осторожно извлеките материнскую плату из ноутбука
Шаг 11

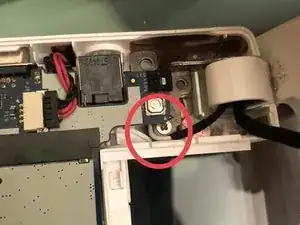

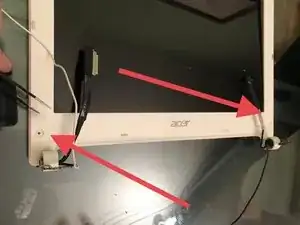

Удалите оба винта слева и справа, удерживающие узел дисплея на ноутбуке
Шаг 12
Удалите клейкую ленту, закрывающую 2 винта.

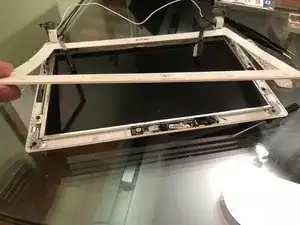

С помощью медиатора или лома отделите рамку от сборки ЖК‑экрана.

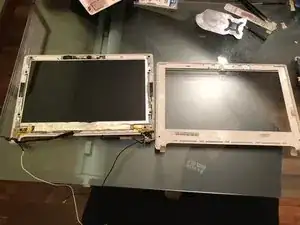

Снимите рамку
Шаг 13

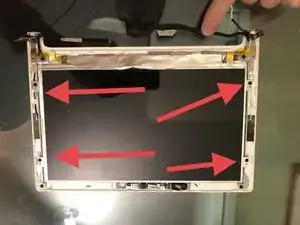

Удалите 4 винта на дисплее
Отключите кабель дисплея

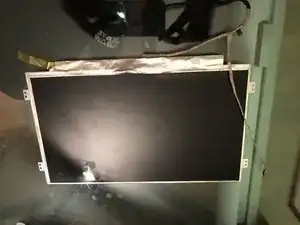

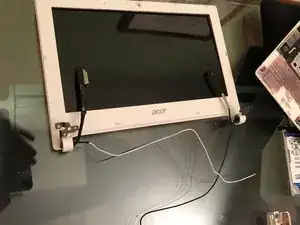

Снимите ЖК‑панель
Заключение
Для повторной сборки устройства выполните эти шаги в обратном порядке.
