Замена беспроводной карты Acer Aspire One ZG5

Вам потребуется снять несколько винтов и несколько кабелей на нижней стороне ZG5 для удаления или замены беспроводной карты.

Шаг 1

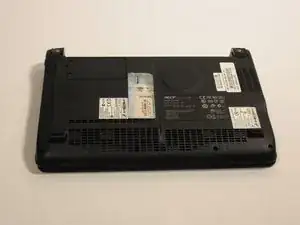

Переверните нетбук верхней стороной вниз, с батареей сверху, обращенной от вас.

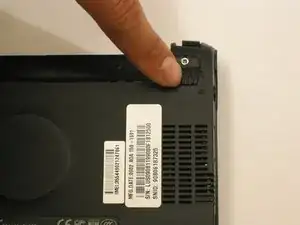

Разблокируйте батарею, сдвинув переключатель, расположенный рядом с левым шарниром, влево в положение "разблокировано".

Сдвиньте защелку, расположенную на противоположном шарнире от замка, одновременно поднимая батарею вверх.

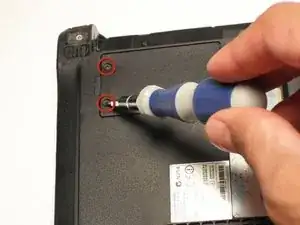

Осторожно ослабьте два винта Phillips #0 в небольшом панеле, закрывающем беспроводную карту.

Эти винты интегрированы в панель и не предназначены для полного удаления.

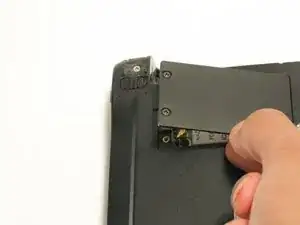

Поднимите панель и снимите её с корпуса.

Отключите два антенных кабеля с левой стороны беспроводной карты.

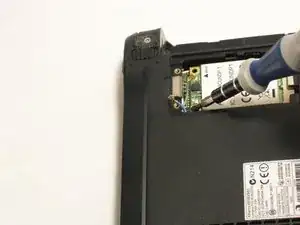

Удалите единственный винт Philips #1 длиной 3.9 мм из нижнего левого угла беспроводной карты.

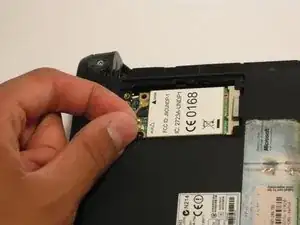

Осторожно поднимите левую сторону беспроводной карты и вытащите карту из разъема.

Для сборки устройства следуйте этим инструкциям в обратном порядке.
