Замена экрана Acer Aspire One D270-1865
В этом руководстве мы заменим разбитый экран, используя необходимые инструменты для разборки экрана. Затем мы пошагово покажем, как разобрать экран, утилизировать старый экран и установить новый ЖК-экран в ноутбук.
Шаг 1
Наденьте антистатический браслет, прикрепив конец к крупному металлическому предмету.
Убедитесь, что ноутбук отключён от зарядного кабеля.

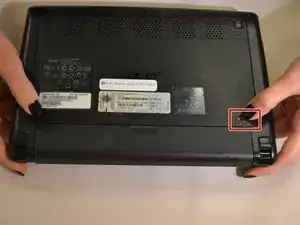

Переверните ноутбук, чтобы посмотреть на нижнюю сторону.

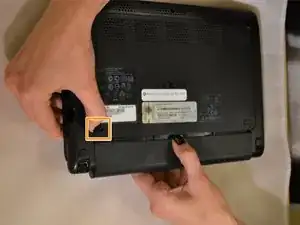

Сдвиньте правую защёлку батареи в положение «открыто», сдвинув защёлку наружу для разблокировки.

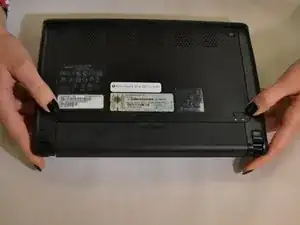

Одновременно сдвиньте левую защёлку наружу, надавив большим пальцем на выступы батареи, и вытащите батарею наружу, пока она не выйдет.
Шаг 2

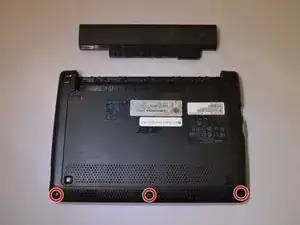

Используя отвертку Phillips #00, выкрутите три винта 2 мм на нижней части ноутбука.

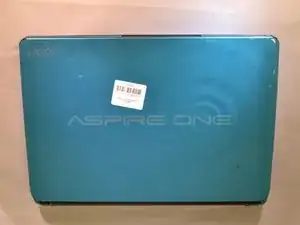

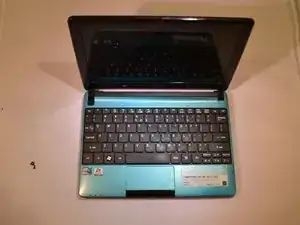

Переверните ноутбук в обычное положение и откройте крышку.
Шаг 3

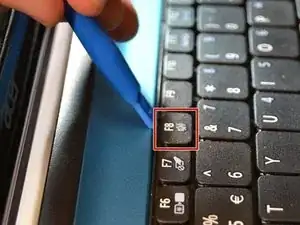

Осторожно вставьте пластиковый инструмент для вскрытия между клавишей F8 и синей пластиковой накладкой.
Старайтесь не повредить клавишу F8.

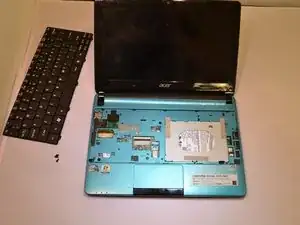

После вставки аккуратно проведите инструментом, чтобы поддеть и приподнять клавиатуру.
Клавиатура всё ещё прикреплена к синему корпусу лентовым кабелем.
На нижней стороне клавиатуры аккуратно вытяните лентовый кабель из держателя кабеля.
Шаг 4

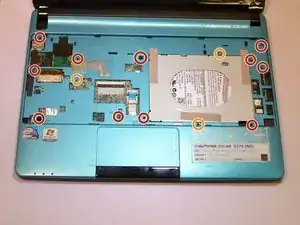

Используя отвертку Phillips #00, снимите следующие винты:
Одиннадцать винтов 2 мм Phillips #00
Три винта 2 мм Phillips #00

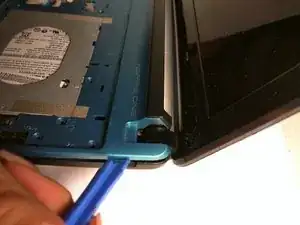

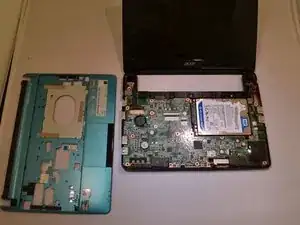

С помощью инструмента для вскрытия аккуратно вставьте его в щель между синей накладкой и нижней частью ноутбука.
Начните разделение двух частей, пока синяя накладка полностью не снимется.
Шаг 5
Используя отвертку Phillips #00, снимите винты на петлях, удерживающие экран и клавиатуру вместе:
Три винта 2 мм Phillips #00
Один винт 2 мм Phillips #00

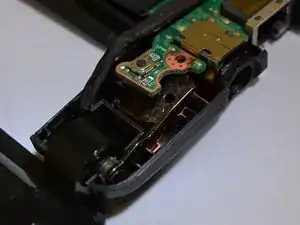

На левой петле аккуратно приподнимите плату и осторожно выньте петлю.
Шаг 6

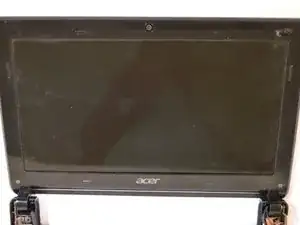

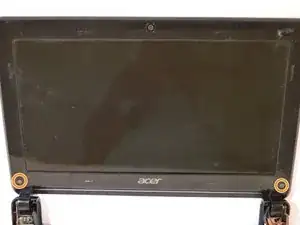

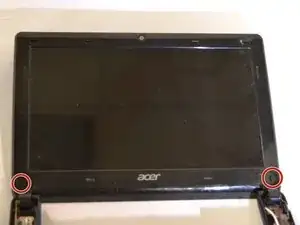

Используя плоскую отвертку #1.0, снимите две чёрные круглые заглушки в нижних углах экрана.
Положите заглушки клеевой стороной вверх, так как нижняя часть заглушек липкая.
Снимите два винта 2 мм Phillips #00, удерживающие рамку экрана.
Шаг 7

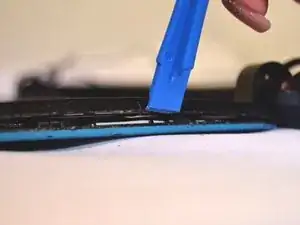

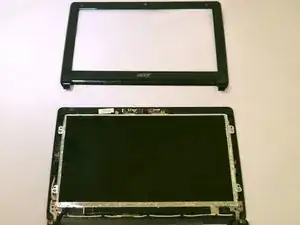

Вставьте инструмент для вскрытия между рамкой экрана и задней крышкой.
Начните разделение, пока рамка и задняя крышка полностью не разойдутся.
Шаг 8

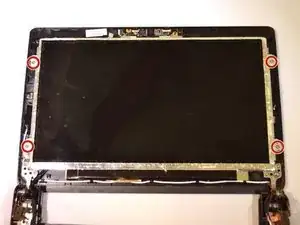

Снимите четыре винта 2 мм Phillips #00, удерживающие экран на месте.

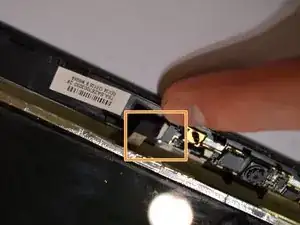

Аккуратно приподнимите экран, прижимая кабель в верхней части экрана.

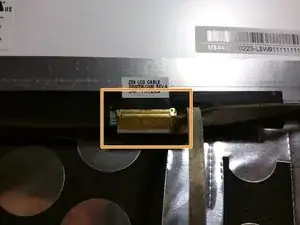

Осторожно отсоедините кабель от его разъёма.
Шаг 9

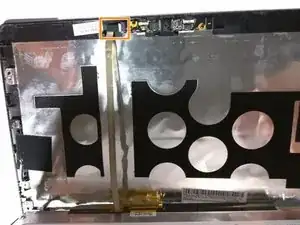

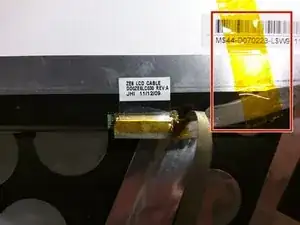

Удалите жёлтую липкую ленту в нижней части экрана.
Аккуратно потяните кабель в нижней части экрана, отсоединяя все провода и ленту от экрана.

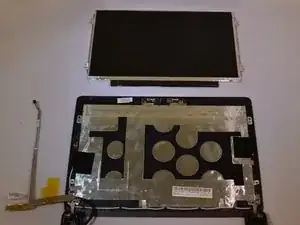

Снимите экран.
Заключение
Для повторной сборки устройства выполните указанные инструкции в обратном порядке.
Перевод руководства с ifixit.com
