Acer Aspire One D255E - Удаление задней панели доступа
Прежде чем пытаться снять нижнюю панель вашего нетбука D255E, учтите, что необходимо удалить эту панель снизу клавиатуры. Этот учебник даст инструкции по удалению данной панели.
Шаг 1
Первым шагом всегда должно быть удаление аккумулятора. Этот процесс самоочевиден на нижней части нетбука.
На фото вы можете увидеть, что задняя панель покрывает большую часть области на дне нетбука. Удалив её, вы получите доступ к отсеку для жесткого диска и модулю оперативной памяти.
Шаг 2

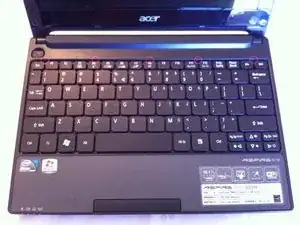

На этом этапе мы удалим клавиатуру. Существует 5 "защелок", удерживающих клавиатуру. Места каждой из них обведены красным. Используя маленькую крестовую отвертку или другое небольшое устройство, надавите на защелки. При этом аккуратно поднимайте клавиатуру, чтобы защитки не заблокировались обратно. Я использую очень маленькую отвертку с плоским лезвием 3/64 для подъема. Она достаточно мала, чтобы заехать под клавиатуру, не повредив её.

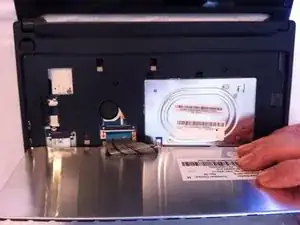

После того, как клавиатура будет освобождена, необходимо удалить шлейф, выдвинув переднюю сторону разъема, как указано красными стрелками на фото. Это освободит шлейф и отсоединит клавиатуру от нетбука.
Шаг 3

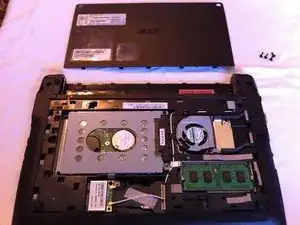

После удаления панели вы сможете четко видеть, что у вас теперь есть доступ к отсеку для жесткого диска, модулю оперативной памяти и модулю WLAN.
Установка задней панели осуществляется просто в обратном порядке. Надеюсь, этот учебник был полезен.
Заключение
Для сборки вашего устройства выполните эти инструкции в обратном порядке.
Перевод руководства с ifixit.com
