Замена жесткого диска в Acer Aspire One ZG5

Переверните нетбук верх ногами так, чтобы аккумулятор оказался сверху и был обращен от вас.

Разблокируйте аккумулятор, сдвинув переключатель возле левого шарнира влево, в положение «разблокировано».

Сдвиньте защелку, расположенную на шарнире напротив замка, одновременно приподнимая аккумулятор вверх.

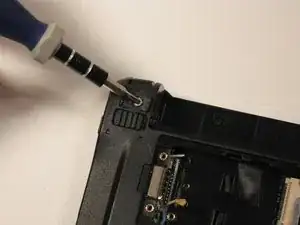

Аккуратно ослабьте два винта Phillips #0 на маленькой панели, закрывающей беспроводной модуль.

Эти винты встроены в панель и не предназначены для полного удаления.

Поднимите панель и снимите ее с корпуса.

Отсоедините два антенных кабеля от левой стороны беспроводного модуля.

Выкрутите один винт Phillips #1 длиной 3,9 мм из нижней левой части беспроводного модуля.

Аккуратно подденьте левую сторону беспроводного модуля и выдвиньте его из разъема.

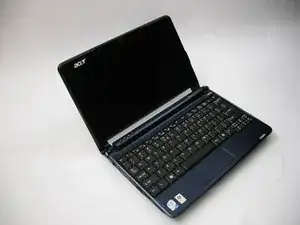

Переверните нетбук и откройте дисплей так, чтобы клавиатура была обращена к вам.

В верхней части клавиатуры расположены три защелки.

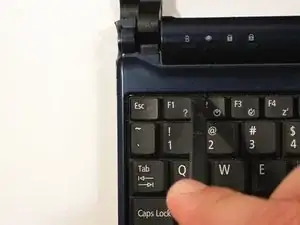

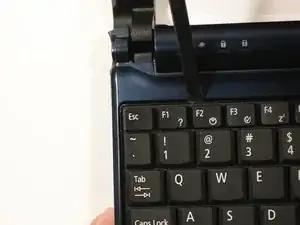

Начните с того, что направьте лопатку в сторону дисплея и подденьте каждую защелку, чтобы освободить ее от клавиатуры.

Переходя к следующей защелке, убедитесь, что предыдущая не защелкнулась обратно.

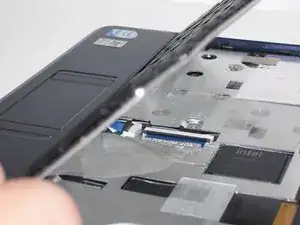

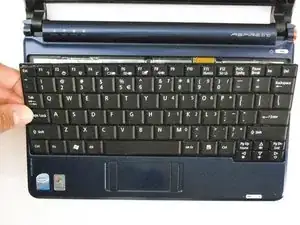

Поднимите верхнюю часть клавиатуры. Если она не поднимается легко, возможно, есть защелки по бокам — используйте инструмент, чтобы аккуратно их отодвинуть и/или покачайте клавиатуру из стороны в сторону.

Клавиатура подключена к нетбуку коротким шлейфом.

Отсоедините шлейф, подняв черный пластиковый фиксатор и вынув прозрачный синий кабель.

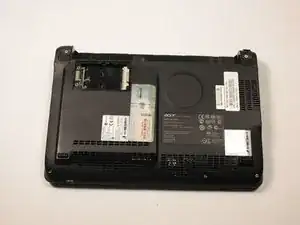

Закройте дисплей и переверните ZG5 так, чтобы отсек аккумулятора был обращен от вас.

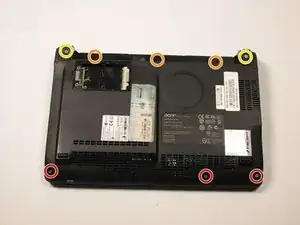

Выкрутите три винта Phillips #0 длиной 5,8 мм из нижней части корпуса.

Выкрутите три винта Phillips #1 длиной 3,9 мм из отсека аккумулятора.

Выкрутите два винта Phillips #0 длиной 5,8 мм из-под ножек возле шарниров.

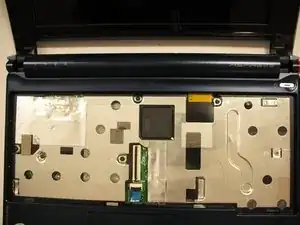

Снова переверните нетбук и откройте дисплей так, чтобы углубление от клавиатуры было обращено к вам.

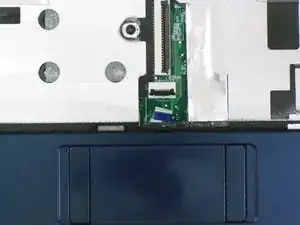

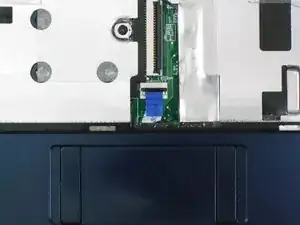

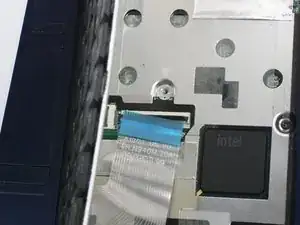

Отогните фиксирующую планку на ZIF-разъеме шлейфа тачпада.

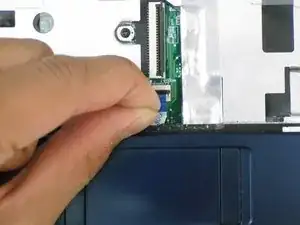

Потяните за синий край шлейфа тачпада, чтобы извлечь его из разъема на материнской плате.

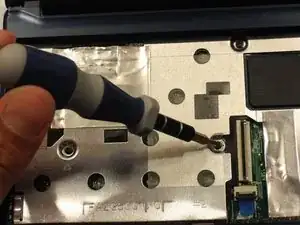

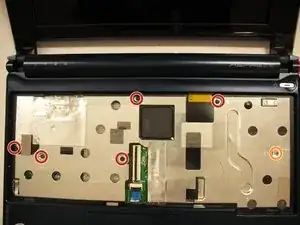

Выкрутите пять черных винтов Phillips #0 длиной 4,7 мм из металлического корпуса.

Выкрутите один серебристый винт Phillips #00 длиной 4,3 мм с правой стороны металлического корпуса.

Начиная от красных кружков вдоль шарнира, вставьте лопатку или пластиковый инструмент для вскрытия в щель между двумя половинками корпуса.

Проведите лопаткой к передней части устройства, освобождая маленькие защелки, удерживающие верхнюю часть корпуса.

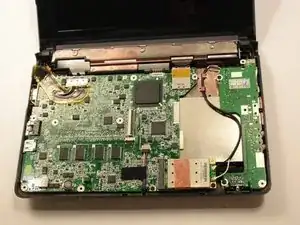

Аккуратно снимите верхнюю часть корпуса.

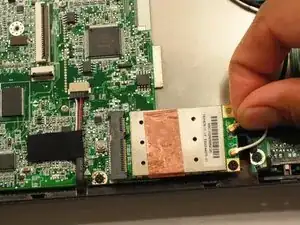

Отсоедините два антенных кабеля от правой стороны беспроводного модуля.

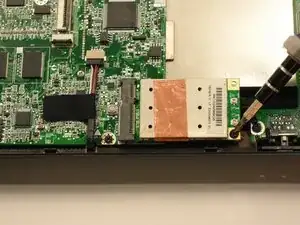

Выкрутите один винт Phillips #1 длиной 3,9 мм из беспроводного модуля.

Аккуратно потяните беспроводной модуль вправо и извлеките его из разъема.

Отсоедините кабель дисплея от верхнего левого края материнской платы.

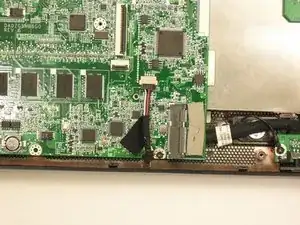

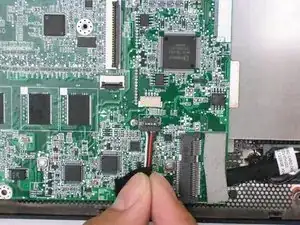

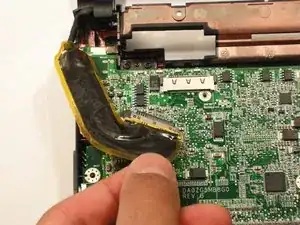

Отсоедините кабель динамиков от его разъема на материнской плате.

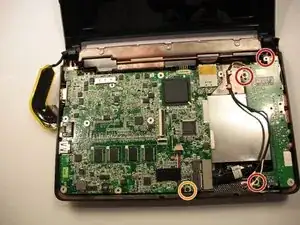

Выкрутите три винта Phillips #1 длиной 3,9 мм с маленькой платы ввода-вывода.

Выкрутите один винт Phillips #0 длиной 3,9 мм с передней части материнской платы.

В некоторых ноутбуках вместо него может быть один винт Phillips #0 длиной 4,7 мм.

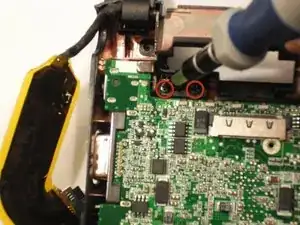

Открутите два винта Phillips №1 длиной 4,7 мм, которые крепят дисплей к материнской плате.

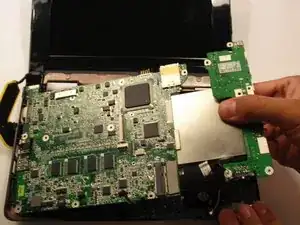

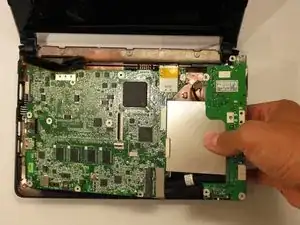

Аккуратно поднимите плату ввода-вывода с правой стороны корпуса.

Плата ввода-вывода соединена с материнской платой коротким кабелем.

Извлеките весь узел материнской платы из корпуса.

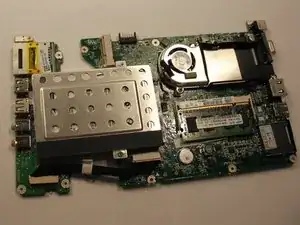

Переверните материнскую плату так, чтобы оперативная память была обращена вверх.

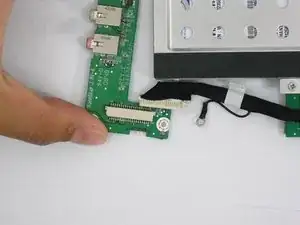

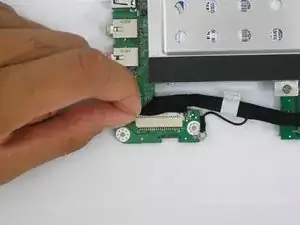

Отсоедините плату ввода-вывода от материнской платы.

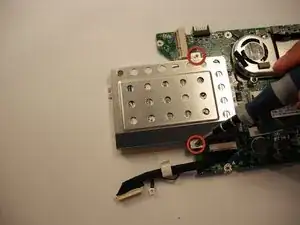

Открутите два винта Phillips №0 длиной 4,7 мм, которые фиксируют жесткий диск.

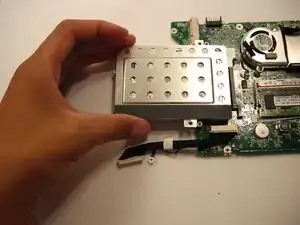

Потяните жесткий диск прямо от материнской платы.

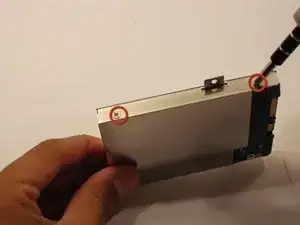

Открутите четыре винта Phillips №1 длиной 3,9 мм с корпуса жесткого диска.

С каждой стороны корпуса находится по два винта.

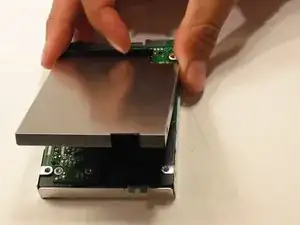

Снимите верхний и нижний корпус с жесткого диска.
