Замена ЖК-панели Lenovo Thinkpad X220

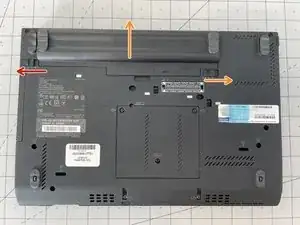

Разблокируйте аккумулятор, сдвинув левый ползунок влево.

Освободите аккумулятор, сдвинув правый ползунок вправо и сдвиньте аккумулятор назад, чтобы вынуть его.

Снимите аккумулятор и отложите в сторону.

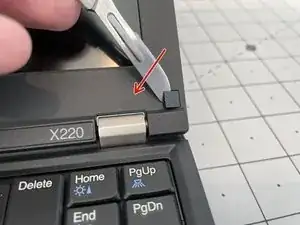

Если используете острый лезвие, подденьте им крышку и удаляйте, поворачивая так, чтобы использовалась тыльная сторона лезвия, чтобы не разрезать крышку.

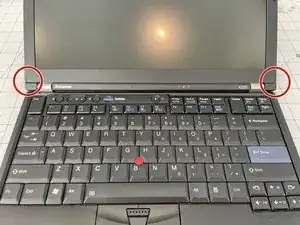

С помощью канцелярского ножа снимите пластиковые крышки винтов.

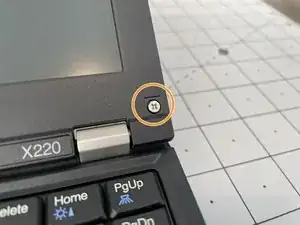

Отвинтите оба винта с помощью биты Philips #1.

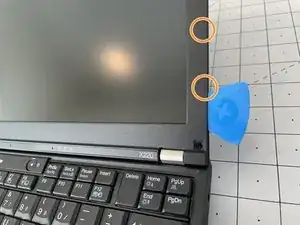

Используя лопатку, отделите рамку от сборки, осторожно освобождая защёлки по внешнему верхнему, левому и правому краям дисплея. Это можно сделать, аккуратно нажимая внутрь и прокручивая.

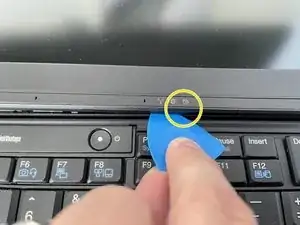

Когда левые и правые края освободятся, осторожно отогните дисплей полностью назад и освободите защёлки на нижней стороне тем же приёмом.

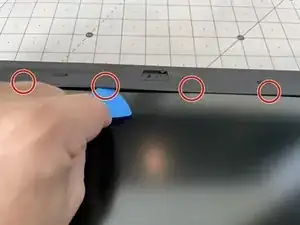

В завершение снимите четыре (4) защёлки с нижней стороны верхней части рамки.

Теперь вы можете снять рамку и отложить её в сторону.

После снятия защёлок сверху может оставаться лента. Снимайте её осторожно.

Удалите четыре (4) винта Philips, показанных на рисунке, используя биту #1.

Плата инвертора дисплея подключена внизу. На следующем шаге будьте осторожны, чтобы не повредить ленточный кабель.

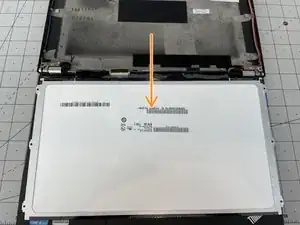

Выньте ЖК-панель из корпуса и наклоните её к себе, положив панель на клавиатуру.

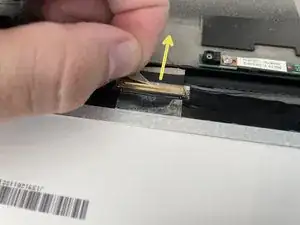

Отключите кабель дисплея от панели, аккуратно потянув назад по направлению к сборке (гнездовая часть находится на дисплее).

Кабель может быть закреплён лентой. С помощью канцелярского ножа аккуратно разрежьте ленту, стараясь не повредить панель или разъём. Попытки снять эту ленту целиком почти невозможны.

Теперь вы можете заменить дисплей и собрать устройство в обратном порядке.
